FID ノズルの点検・交換

使用部品¶

作業手順¶

手順1¶

カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。

手順2¶

FIDに接続されているカラムを取り外します。

手順3¶

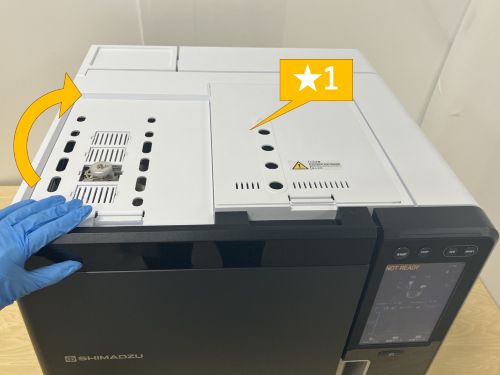

INJ/DETカバー（★1）を開けます。

手順4¶

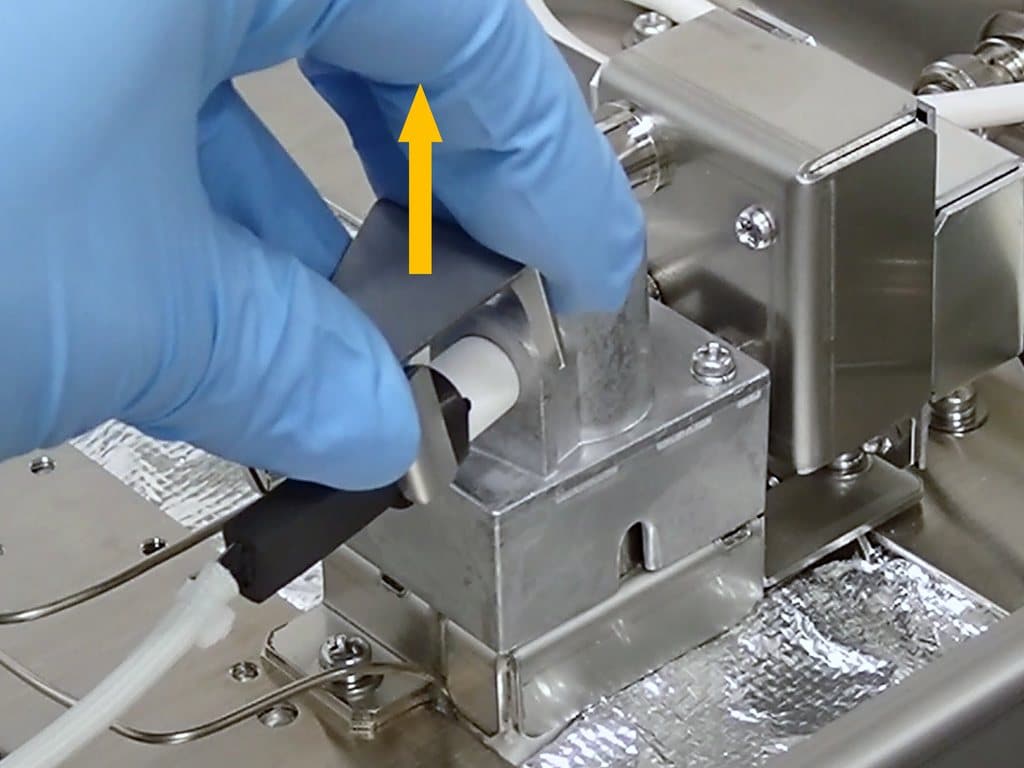

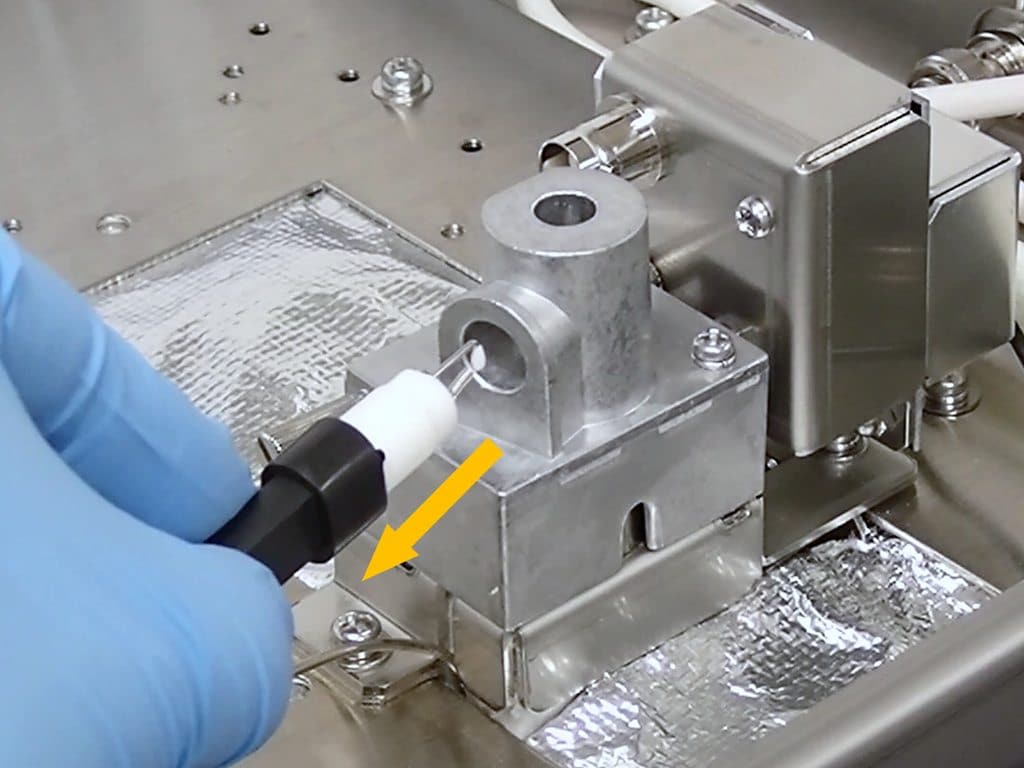

イグナイタ押さえ金具を取り外し、イグナイタを取り外します。

手順5¶

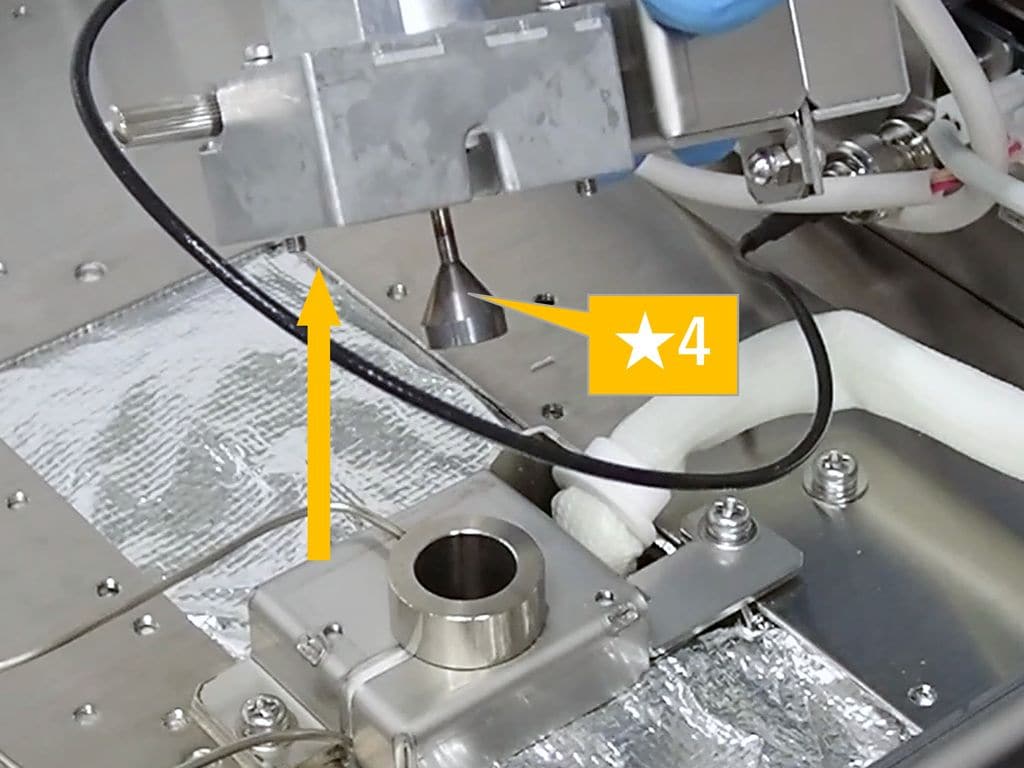

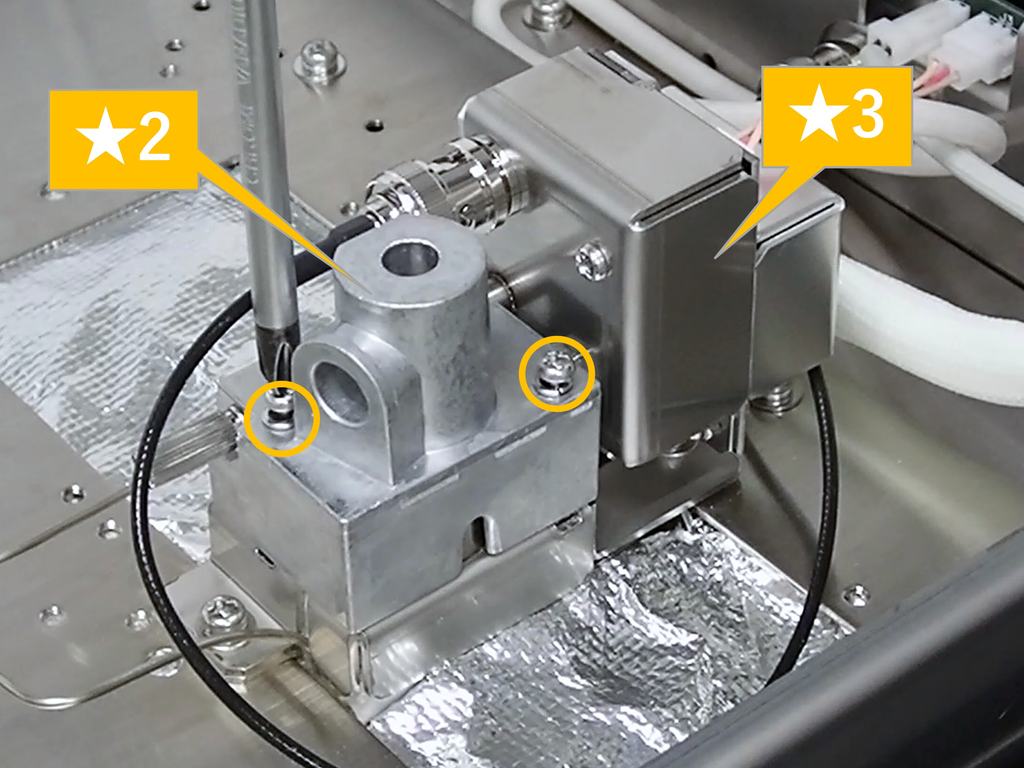

ネジ2箇所を緩め、上部カバー（★2）、高圧ユニット（★3）、コレクタ（★4）をまとめて取り外します。

手順6¶

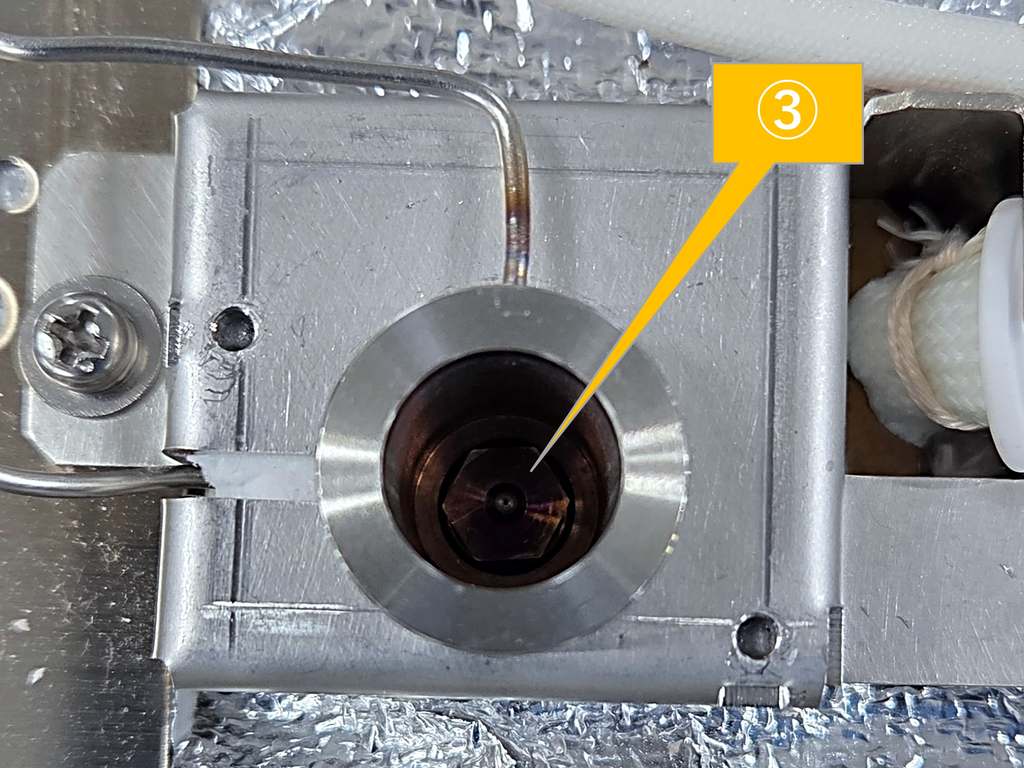

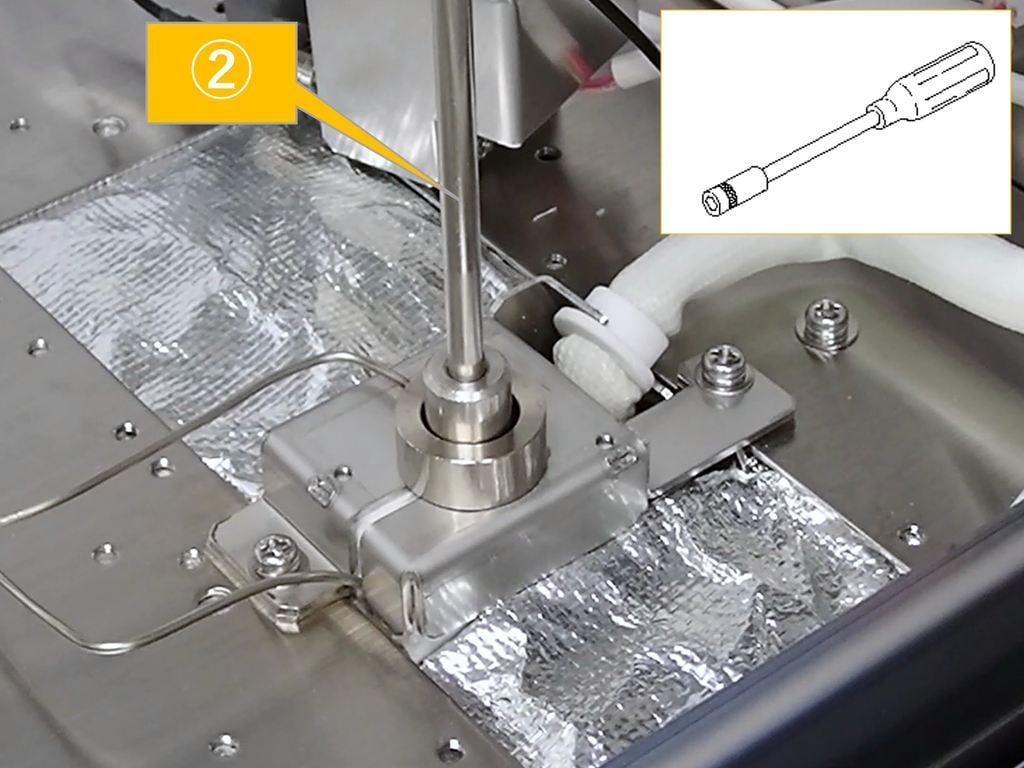

FIDノズル（③）をボックスドライバー（②）で緩めます。

手順7¶

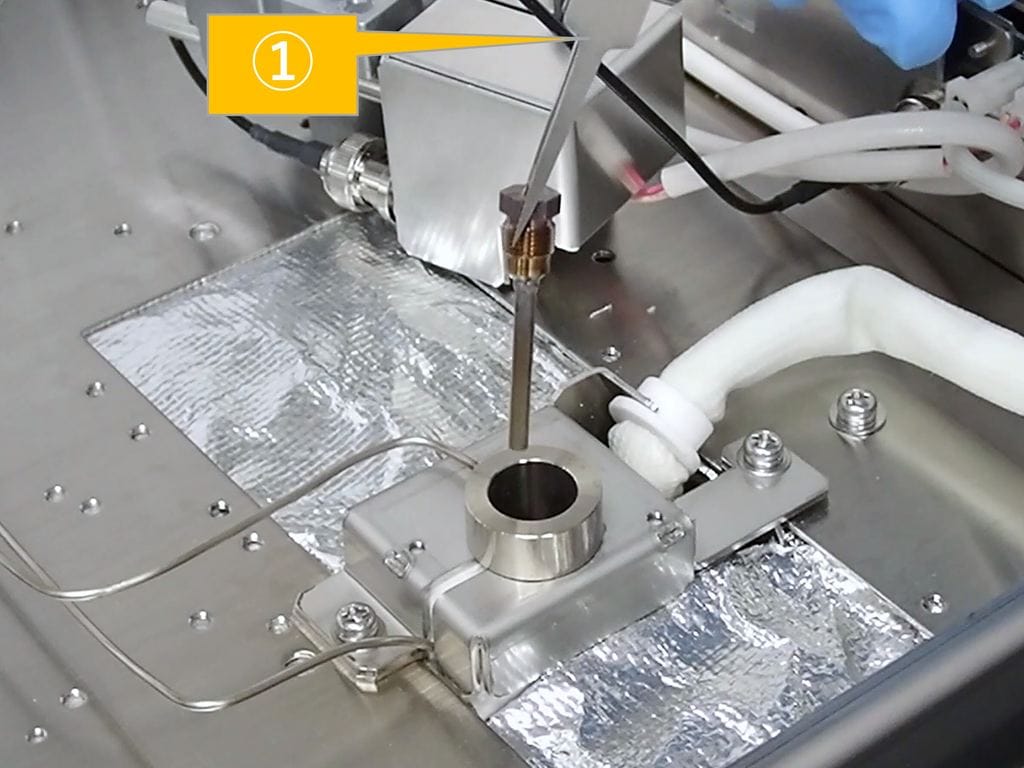

ピンセット（①）でFIDノズルを取り外します。

手順8¶

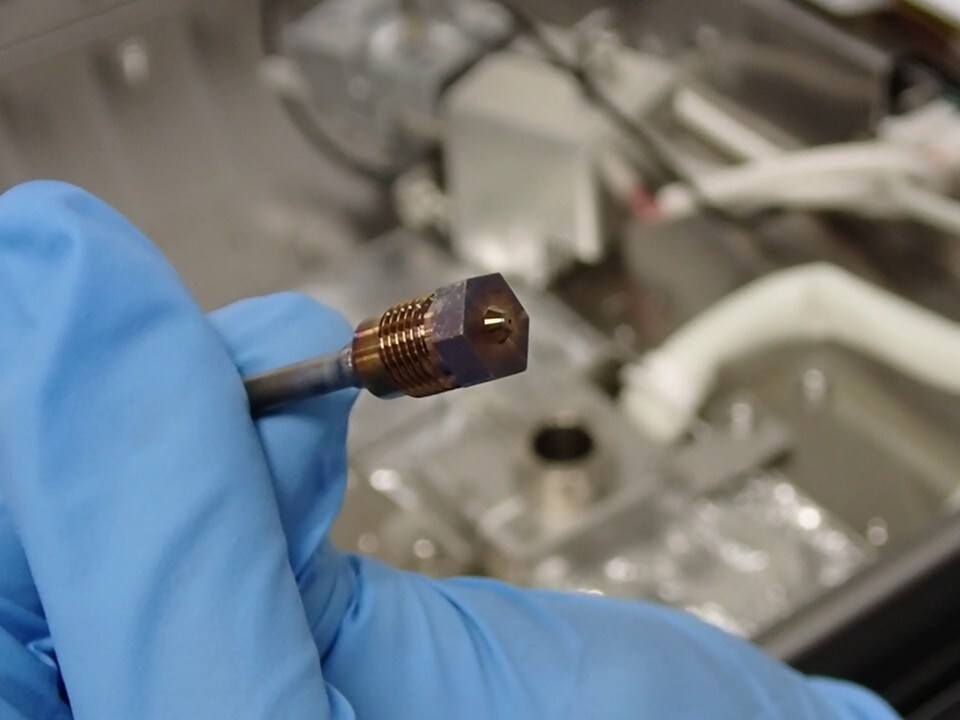

FIDノズルの先端周辺を確認します。

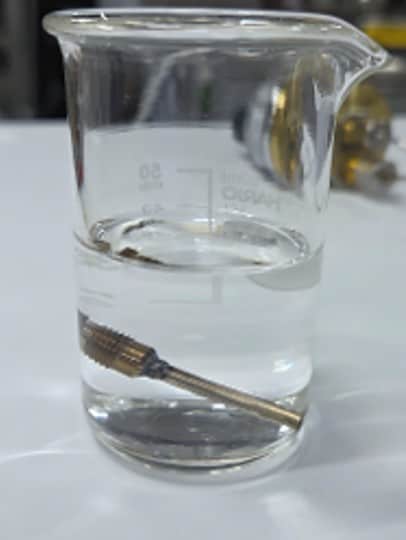

• ノズルが汚れているときは清掃してください。清掃には、有機溶剤（アセトン、ヘキサンなど）を染み込ませた綿棒や柔らかいブラシを使用してください。

• ノズルの出口穴が詰まっているときは、スタイレットワイヤ（⑦）を使用して、詰まりを取り除いてください。

• サンプルによる汚染がひどいときやノズル先端の詰まりがとれないときは、ノズルを交換してください。

手順9¶

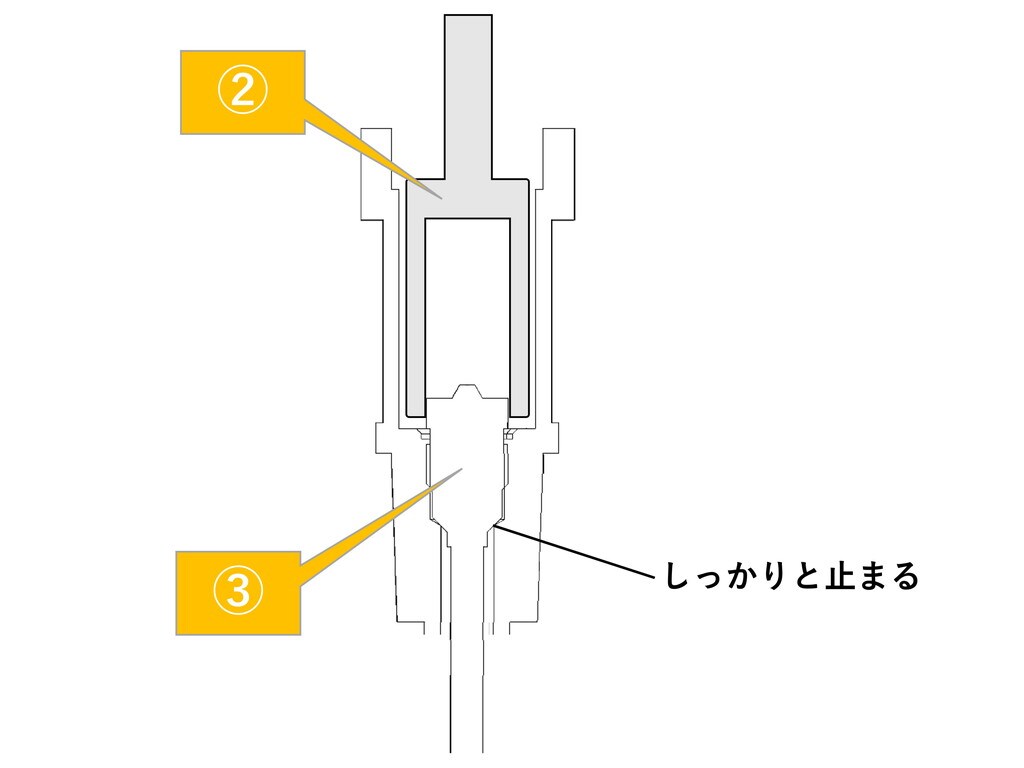

FIDノズル（③）をボックスドライバ―（②）でしっかりと止まるまで締め付け、FIDボディ内部に取り付けます。

手順10¶

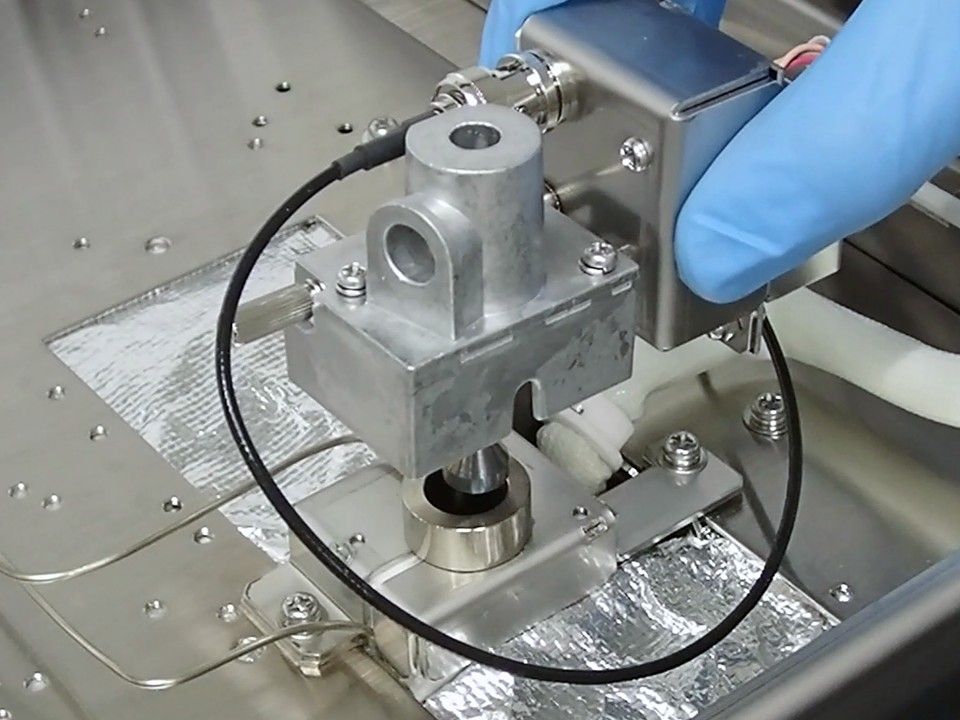

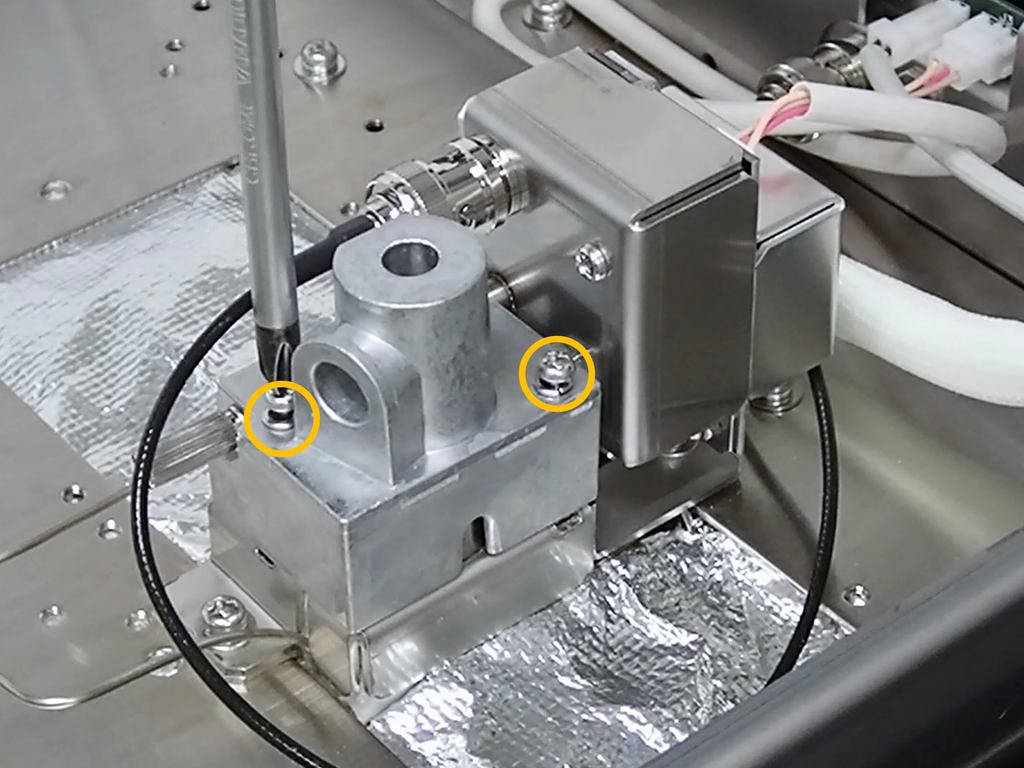

一体になっているコレクタ、上部カバー、高圧ユニットをFIDボディに取り付け、ネジ2箇所を締めて固定します。

手順11¶

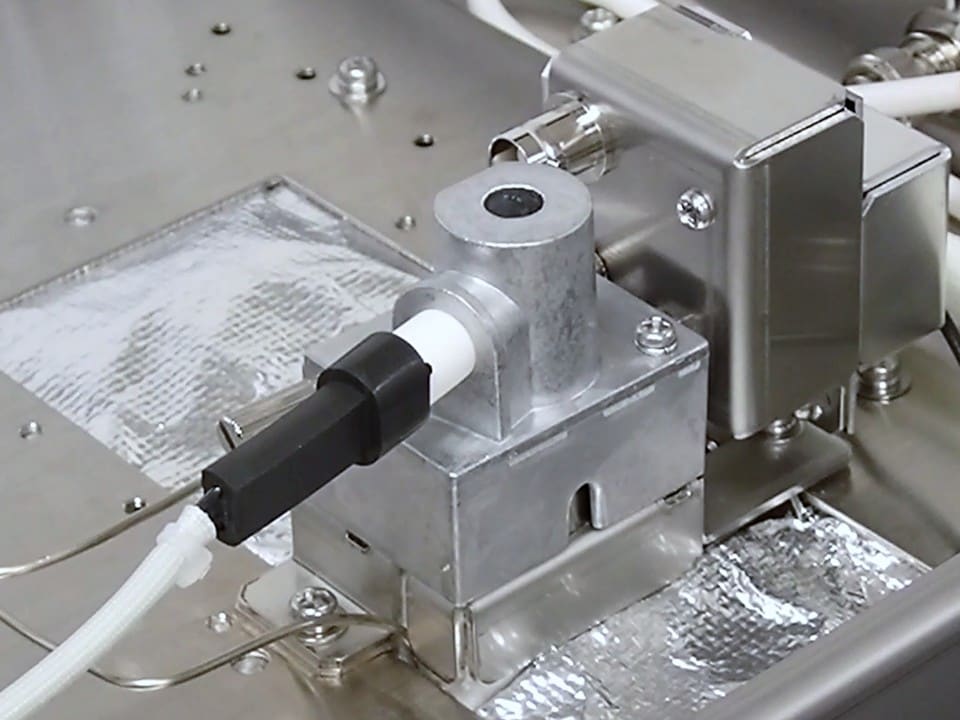

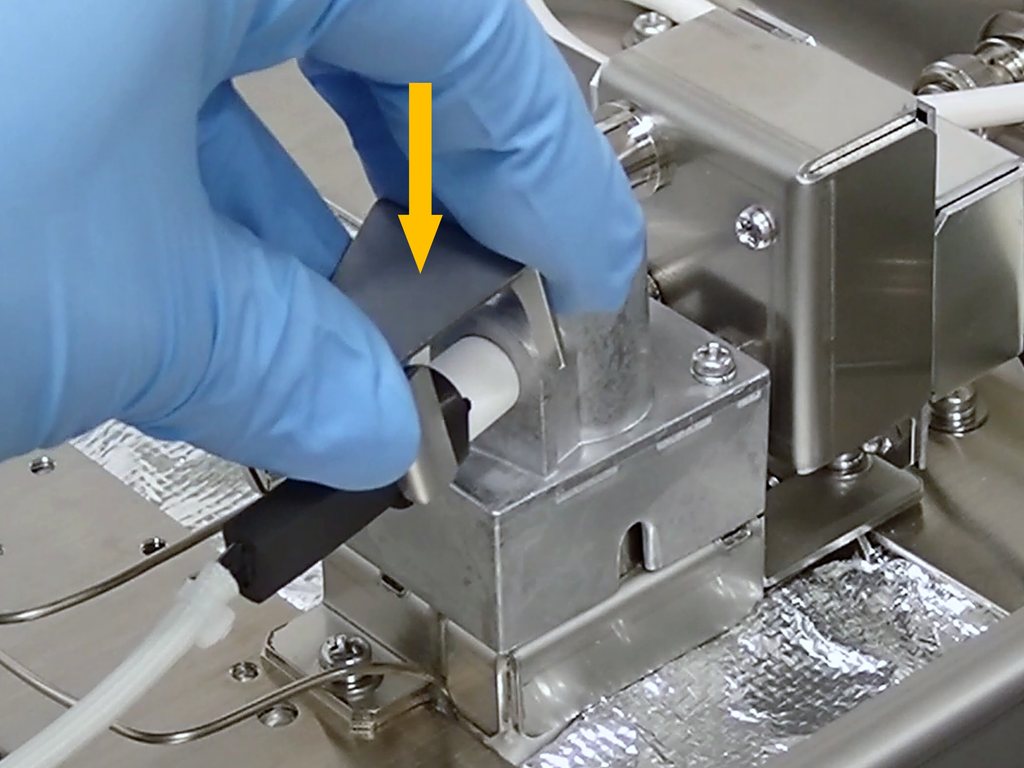

イグナイタを取り付け、イグナイタ押さえ金具で固定します。

手順12¶

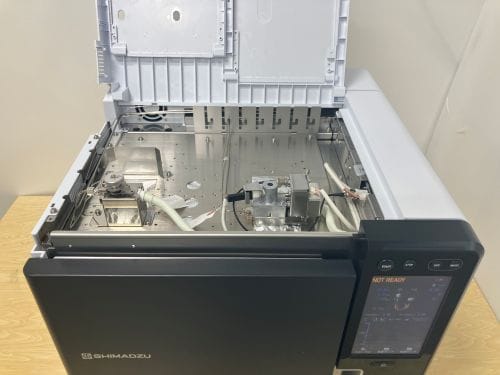

INJ/DET カバーを閉めます。
