バルブローターの交換手順
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
プライヤ |
1 |
||
② |
ピンセット |
1 |
||
③ |
プラスドライバー |
1 |
||
④ |
バルブローター |
1 |
作業手順¶
手順1¶
メンテナンスカバーの着脱 に従ってカバーを取り外します。
手順2-1¶

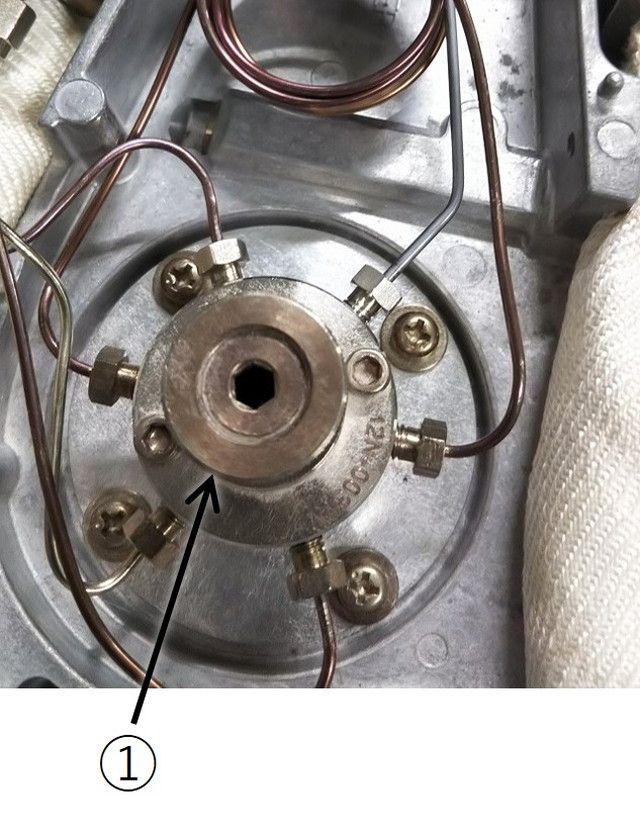

HS-20、HS-20 L.Tの場合、①バルブローター固定ネジを外します。
固い場合はプライヤを使用します。
手順2-2¶

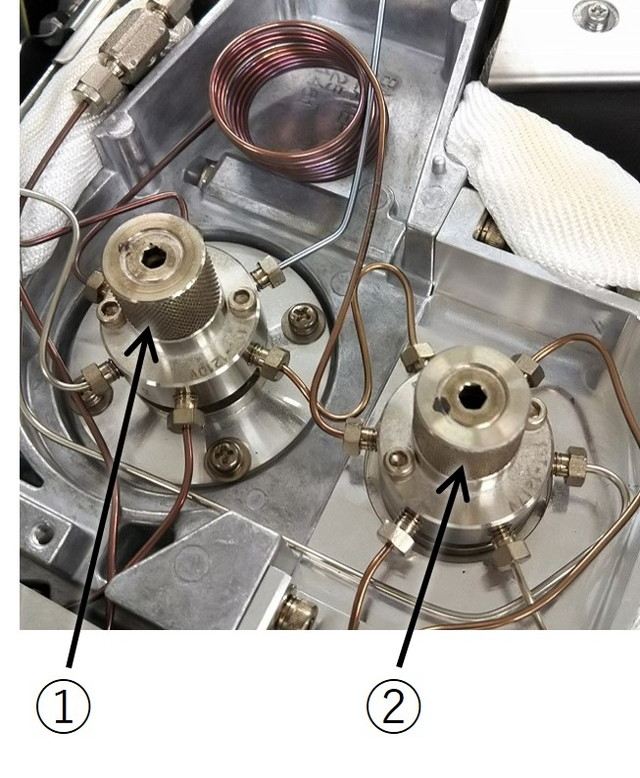

HS-20 Trapの場合、バルブローター固定ネジを外します。
両方交換する場合は、両方(①:バルブ(左)、②:バルブ(右))のバルブローター固定ネジを外します。
固い場合はプライヤを使用します。
手順3¶

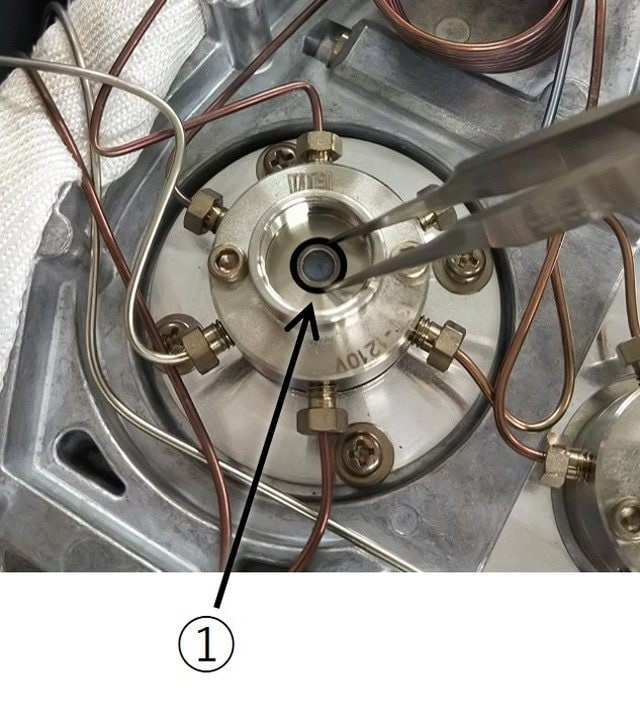

ピンセットで①バルブローターを外します。
HS-20 Trapの場合でバルブ(右)のバルブローターを交換する場合も同様です。
手順4¶

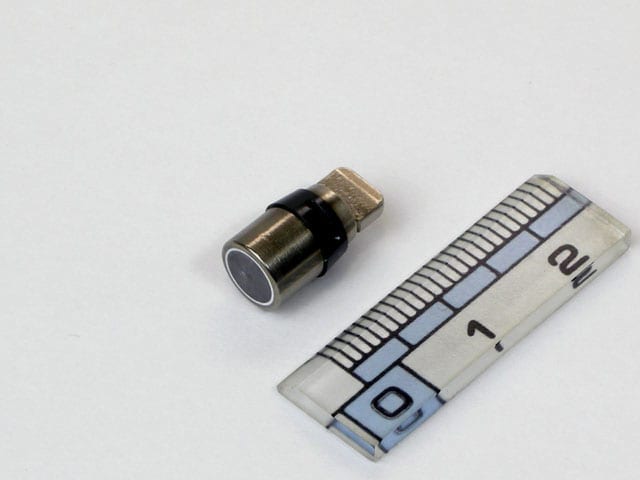

新しいバルブローターを準備します。
注記
HS-20のタイプによって、使用するバルブローターが異なりますので注意してください。
手順5¶
ピンセットで、新しいバルブローターを取り付けます。

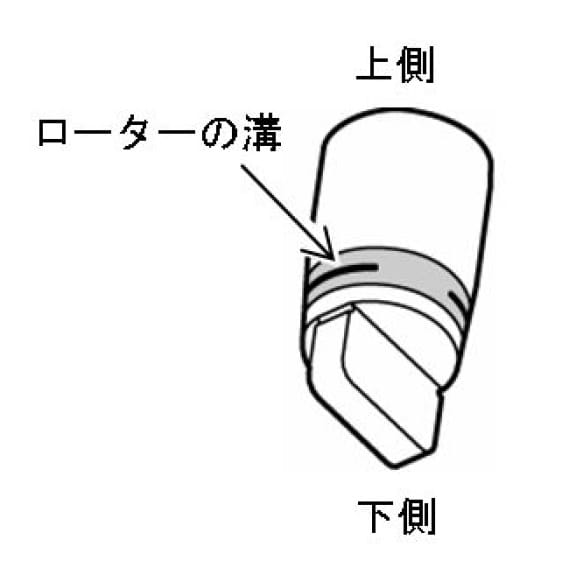

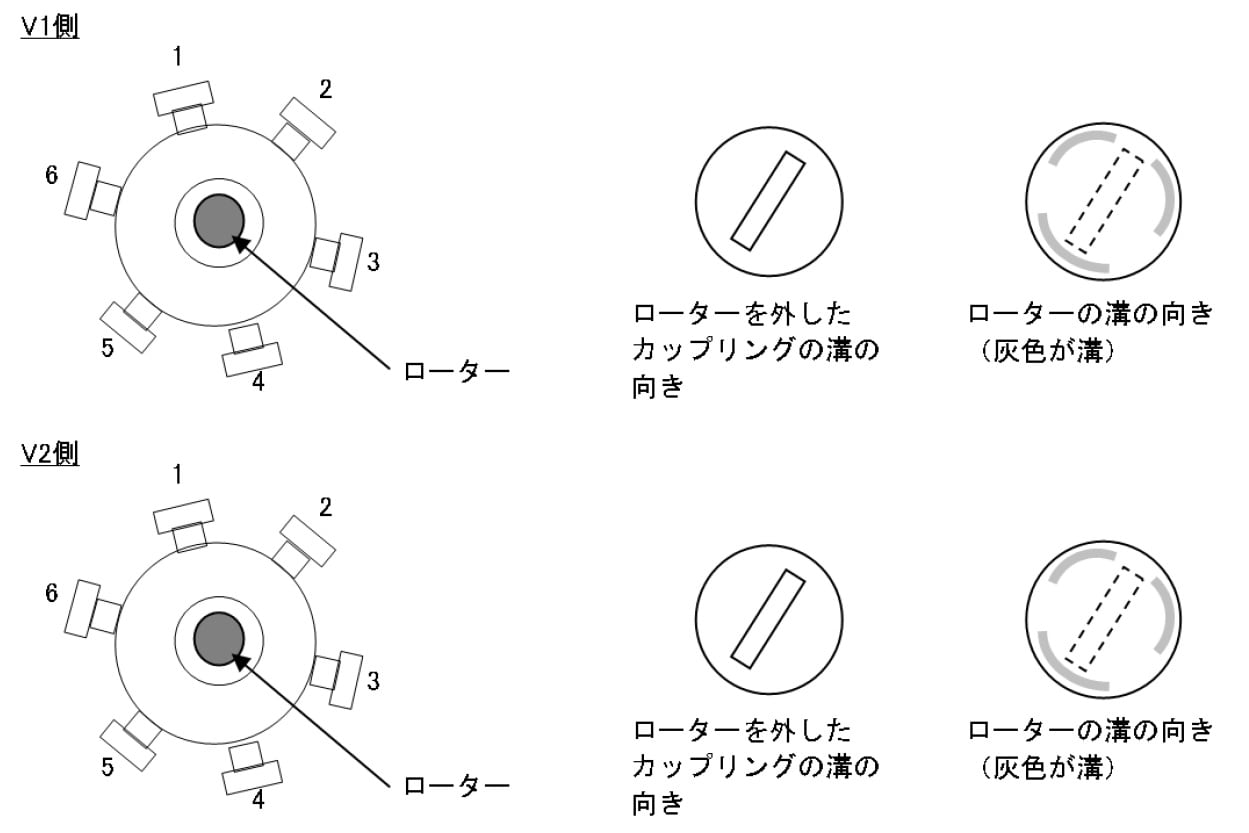

注記
取り付け方向に注意してください(180°逆向きに付けると分析できません)。
手順6¶
バルブローター固定ネジを手で締めます。
手順7¶
メンテナンスカバーの着脱 に従ってカバーを取り付けます。
