トラップチューブの交換手順(HS-20 Trap)
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
スパナ(1/4inch×5/16inch) |
1 |
||
② |
両口スパナ(6mm×8mm) |
1 |
||
③ |
プラスドライバー |
1 |
||
④ |
フェルールGV1/8 |
2 |
||
⑤ |
トラップチューブ |
1 |
作業手順¶
手順1¶
メンテナンスカバーの着脱 に従ってカバーを取り外します。
手順2¶
トラップチューブを取り外します。

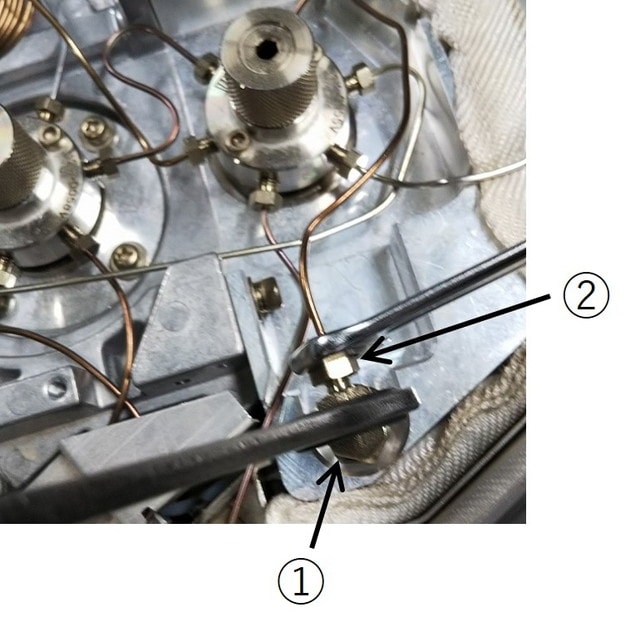

- スパナがかかるように、①上側ジョイントを持ち上げ、両口スパナ(6mm×8mm)で押さえながら、スパナ(1/4inch×5/16inch)で②ナットを左に回して外します。

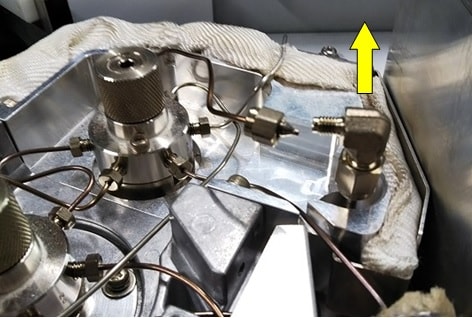

- 上側ジョイントを引き上げて外します。
手順3¶

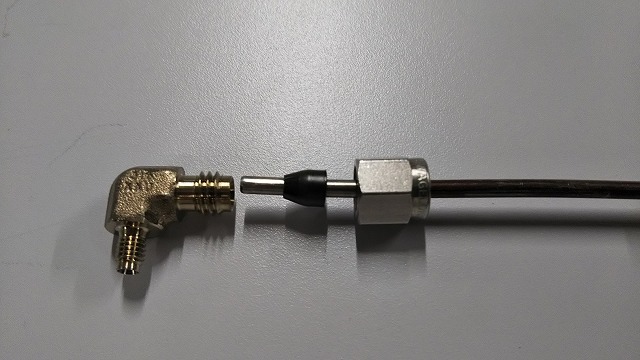

新しいトラップチューブに上側ジョイントを取り付けます。
注記
フェルールの向きに注意してください。
手順4¶
新しいトラップチューブを取り付けます。
- 新しいトラップの上側ジョイントを持って、バルブブロックのトラップ用の穴に差し込みます。
-
両口スパナ(6mm×8mm)で押さえながら 、スパナ(1/4inch×5/16inch)でナット右に回して締めます。
-

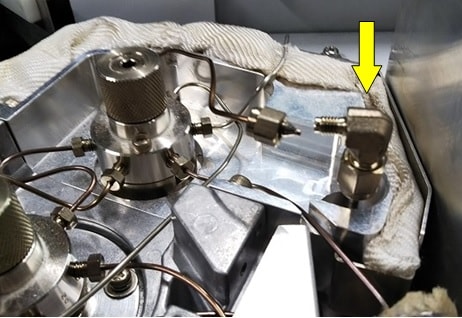

新しいトラップの上側ジョイントを押し下げます。
手順5¶
メンテナンスカバーの着脱 に従ってカバーを取り付けます。
