SUSカラムの取り付け
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
10×12スパナ |
1 |
||
② |
6×8スパナ |
2 |
||
③ |
ピンセット |
1 |
||
④ |
SINJ用インサート |
1 |
||
⑤ |
SUSカラムアダプタ,INJ用 |
1 |
||
⑥ |
SUSカラムアダプタ,DET用(FID,PTCD) |
1 |
||
⑦ |
カラムガスケット,シリコーン |
2 |
分析温度が250 ℃以下のとき |
|
⑧ |
カラムガスケット,アルミ |
6 |
分析温度が250 ℃以上のとき |
作業手順¶
手順1¶
装置を停止し、カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていること及びガス供給が停止され残圧がないことを装置画面もしくはワークステーションから確認します。
手順2¶

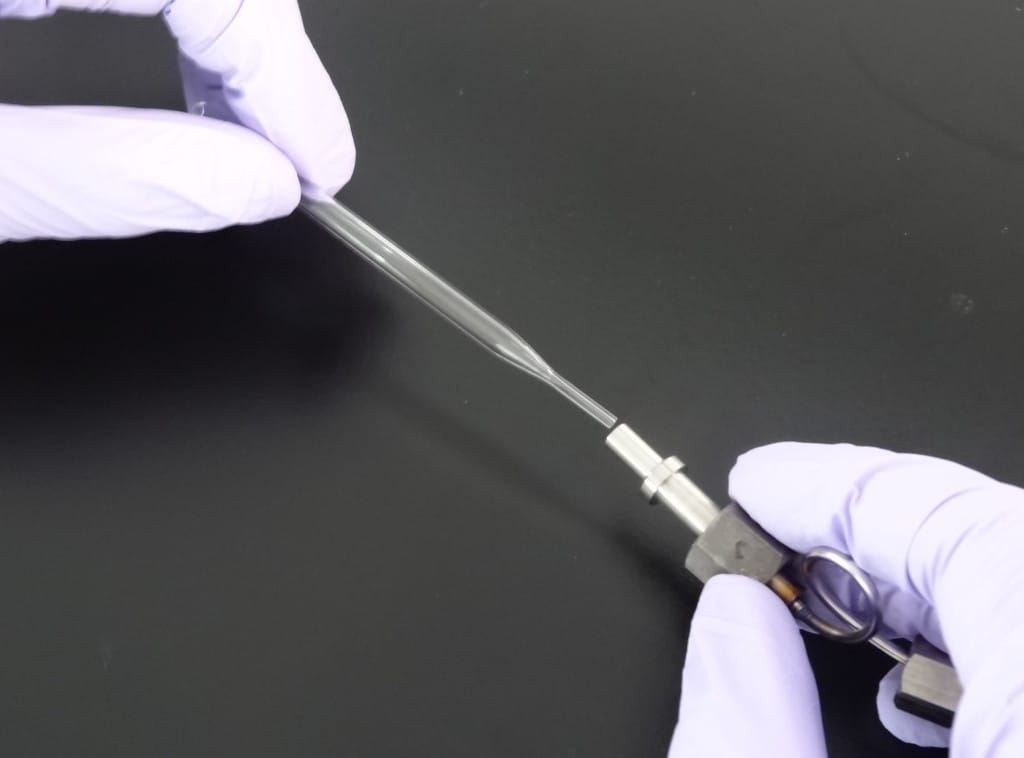

SINJ用インサート(④)にSUSカラムアダプタ,INJ用(⑤)を取り付けます。
手順3¶
オーブンドア開閉口に手を入れて手前に引き、カラムオーブンのドアを開けます。
手順4¶

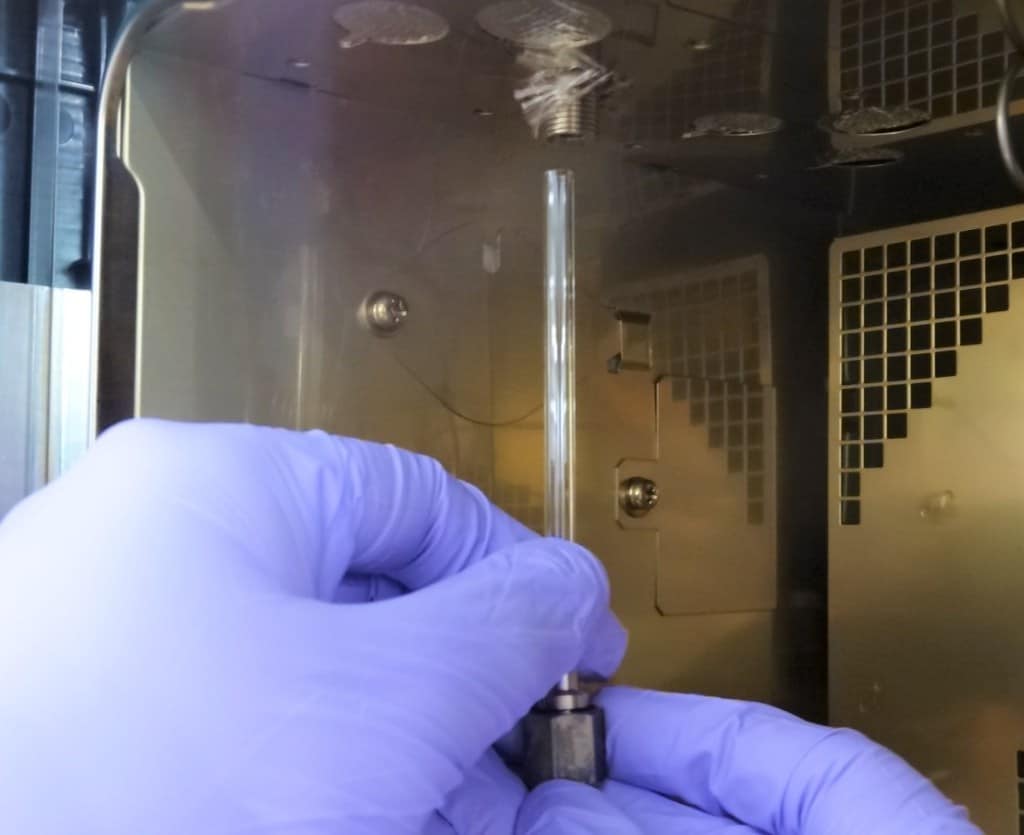

SUSカラムアダプタ,INJ用(⑤)を試料注入口に取り付けます。
- SUSカラムアダプタ,INJ用(⑤)をガラスインサートと一緒に試料注入口に差し込みます。
- ナットを手で時計回りに回して締めます。
- 6×8スパナ(②)で1/2回転程度締めて固定します。
注記
SUSカラムアダプタを取り外すときは、ガラスインサートがSUSカラムアダプタと同時に降りてきます。ガラスインサートが落下しないように注意して取り外してください。
手順5¶

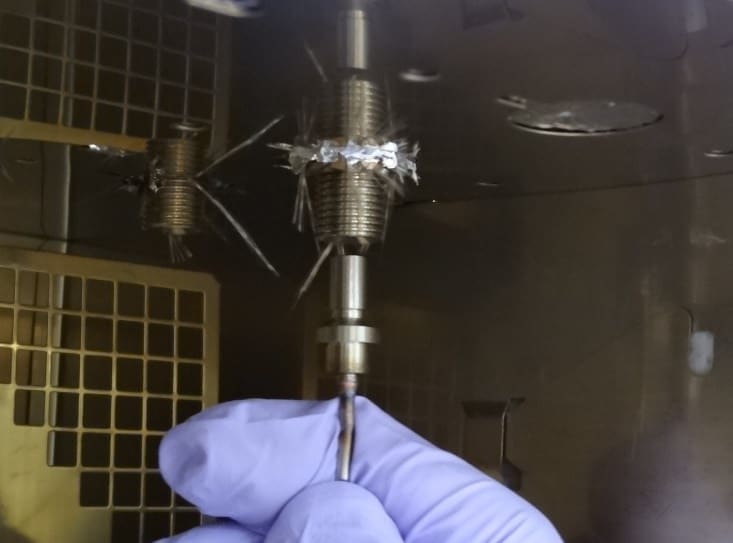

SUSカラムアダプタ,DET用(⑥)を検出器側に取り付けます。
- SUSカラムアダプタ,DET用(⑥)を検出器側に差し込みます。

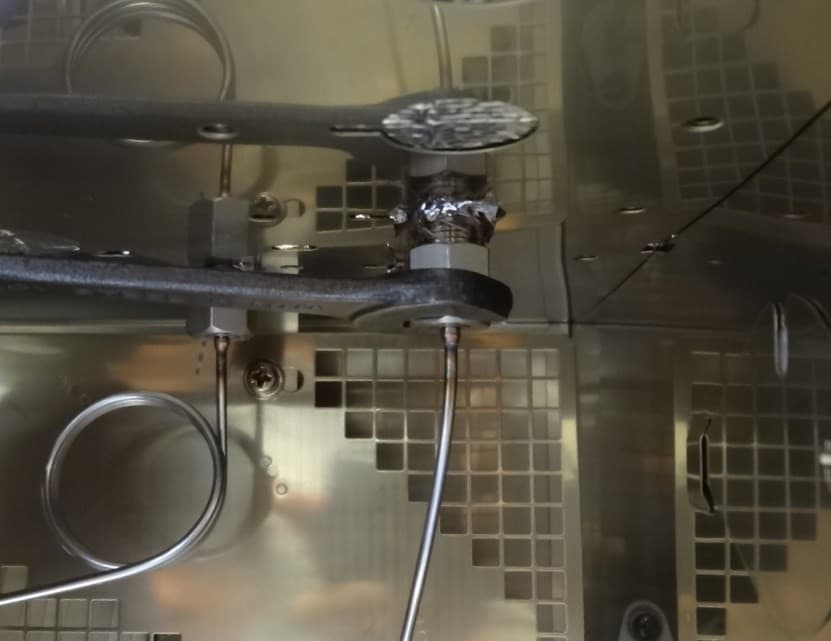

- ナットを手で締めた後、10×12スパナ(①)で1/2回転程度締めて固定します。
手順6¶

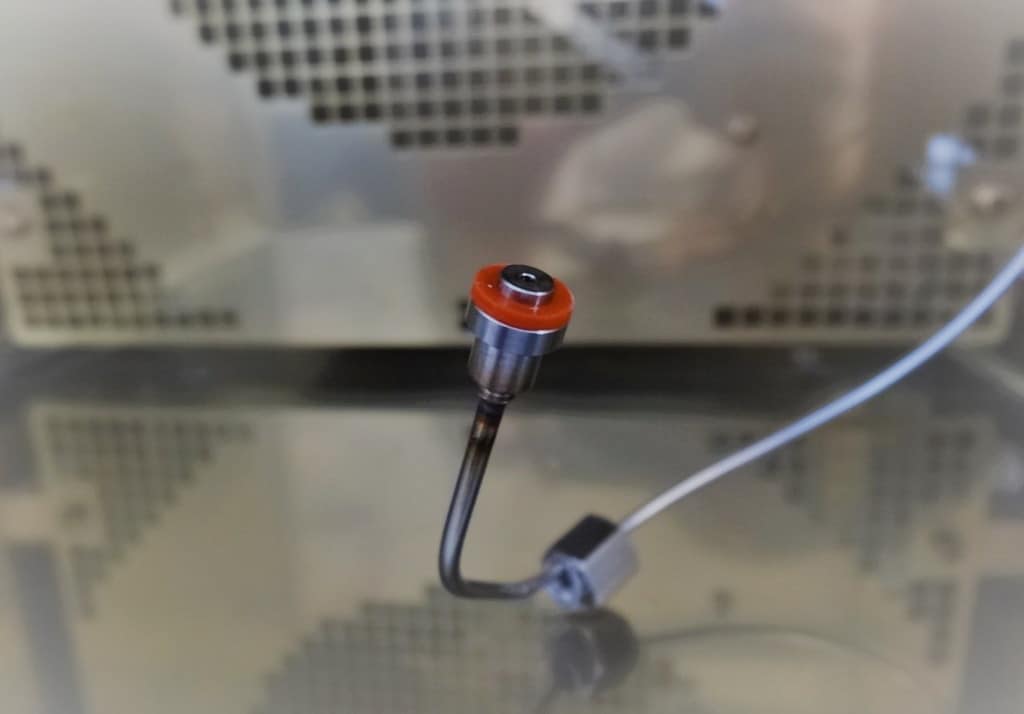

SUSカラムとSUSカラムアダプタ(⑤、⑥)の接続部(2か所)にガスケット(⑦または⑧)を入れ、SUSカラムをアダプタに取り付けます。
- 分析温度が250 ℃以下のとき
カラムガスケット,シリコーン(⑦)を使用します。
1枚を挟み込み、GM型ナットを手で締めます。

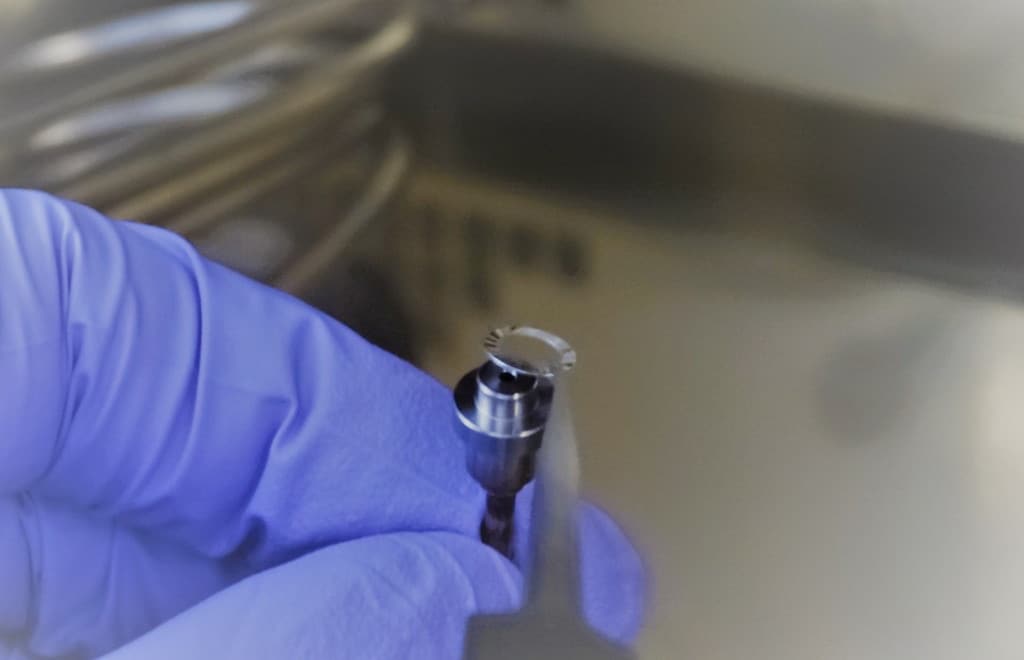

- 分析温度が250 ℃以上のとき
カラムガスケット,アルミ(⑧)を使用します。
ピンセットで2、3枚を挟み込み、GM型ナットを手で締めます。
手順7¶

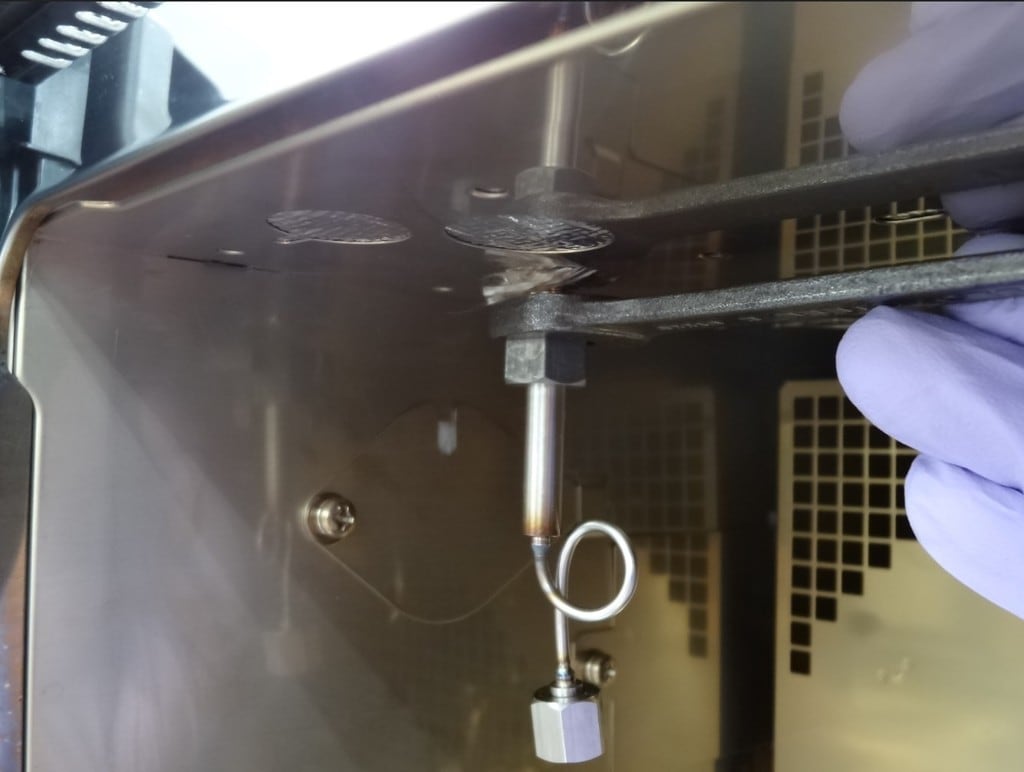

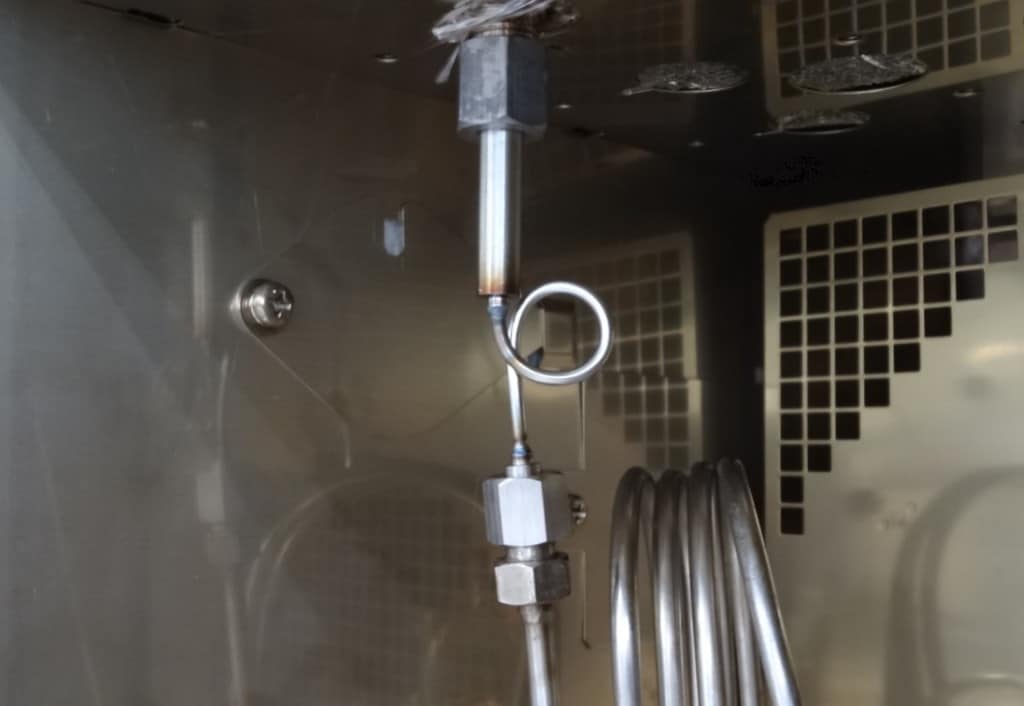

SUSカラムとSUSカラムアダプタ(⑤、⑥)の接続部(2か所)をスパナ(①または②)で締めて固定します。
手順8¶
カラムオーブンのドアを閉めます。
手順9¶
GCを起動します。
