FID コレクタの点検、ノズルの交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
ピンセット |
1 |
||
② |
ドライバー、ボックスFIDノズル用 |
1 |
オプション |
|
③ |
FIDコレクタASSY |
1 |
||
④ |
高圧電極 |
1 |
||
⑤ |
FIDノズルASSYSTD |
1 |
φ0.3標準 (キャピラリカラム用) |
|
⑥ |
FIDノズルASSY0.8 |
1 |
φ0.8水分析用 (キャピラリカラム用) |
|
⑦ |
FIDノズルASSYパックド用 |
1 |
φ0.5パックドカラム用 |
|
⑧ |
プラスドライバー |
1 |
||
⑨ |
スパナ |
1 |
||
⑩ |
スタイレットワイヤ(0.1mm×150mm) |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶
FIDに接続されているカラムを取り外します。
手順3¶
INJ/DETカバーを開けます。
手順4¶
高圧コード用クランプを止めているネジを取り外し、クランプを取り外します。
手順5¶
コレクタ押さえ金具の手前にあるネジを緩めます。
ネジの取り外しは不要です。
手順6¶
コレクタ押さえ金具の奥にあるネジを取り外します。
手順7¶
コレクタ押さえ金具を時計回りにスライドします。
手順8¶
コレクタ(③)を持ち上げ取り外します。
手順9¶

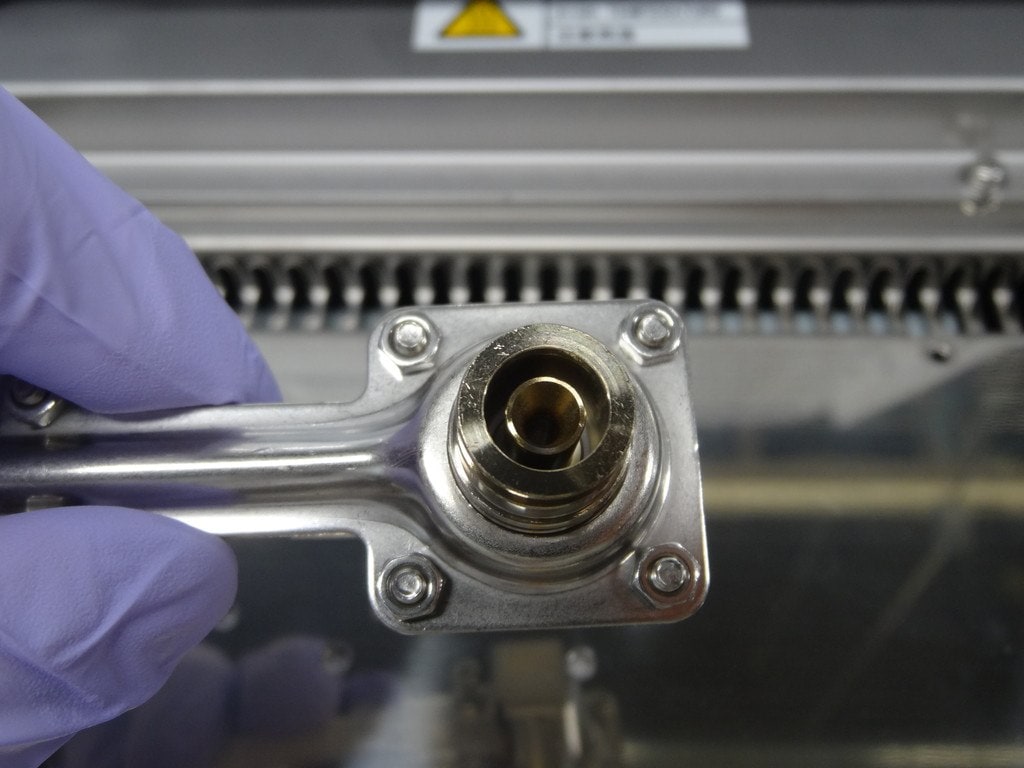

コレクタを裏返して、内部を確認します。
コレクタ内部が汚れているときは清掃してください。清掃には、有機溶剤(アセトン、ヘキサンなど)を染み込ませた綿棒や柔らかいブラシを使用してください。コレクタ内部に傷を付けると、ノイズの原因になります。
ひどい汚れやサビがあるときは、コレクタを交換してください。
次に、ノズルの点検・交換に進みます。
手順10¶
シグナルコードのコネクタを取り外します。
手順11¶
高圧電極を固定している板金を持ち上げ取り外します。
手順12¶
高圧電極(④)を引き抜きます。
高圧電極が汚れているときは清掃してください。清掃には、有機溶剤(アセトン、ヘキサンなど)を染み込ませた綿棒や柔らかいブラシを使用してください。
ひどい汚れやサビがあるときは、高圧電極を交換してください。
高圧電極を交換するときは、高圧コード(白色)のコネクタ(装置前面側)を取り外してください。
手順13¶
ボックスドライバー(②)でFIDノズルを緩めます。
手順14¶
ピンセットでFIDノズルを取り外します。
![]() |
|
---|---|
![]() |
ノズルに衝撃を与えないでください。 |
手順15¶
FIDノズル先端のノズルジェット部を確認します。
-
ノズルジェットが汚れているときは清掃してください。清掃には、有機溶剤(アセトン、ヘキサンなど)を染み込ませた綿棒や柔らかいブラシを使用してください。
-

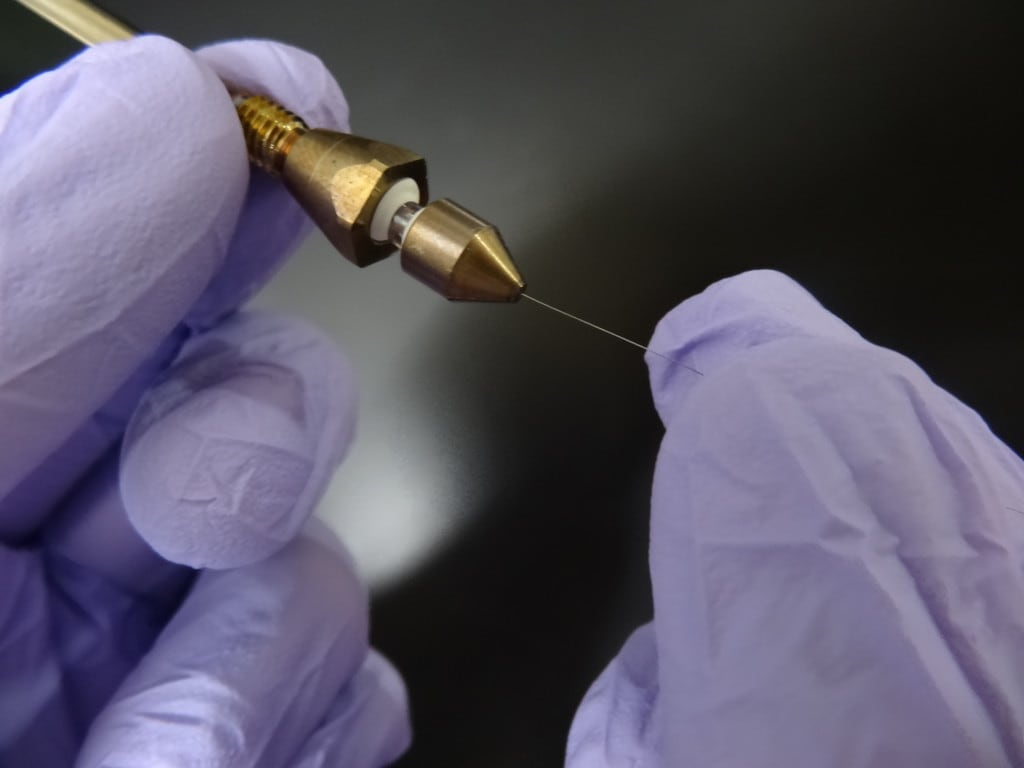

ノズルジェットがつまっているときは、スタイレットワイヤ(⑩)を使用して、ノズル先端のつまりを取り除いてください。
-
サンプルによる汚染がひどいときやノズル先端のつまりがとれないときは、ノズルを交換してください。
以下のときは、内径の大きいノズルを使用してください。
-
内径0.53mmのキャピラリカラムを使用する時(内径0.5mm)
-
広域濃度測定時(内径0.5mm)
-
水溶液などの分析で水素炎が消えやすい場合(内径0.8mm)
-
高沸点成分の分析時などノズルが閉塞してしまうとき(内径0.8mm)
手順16¶
FIDノズルを取り付けます。
手順17¶
ボックスドライバー(②)でしっかりと止まるまで固定します。
手順18¶
高圧電極(④)を取り付けます。
手順19¶
高圧電極を固定する板金を取り付けます。
板金をバネの端に引っ掛けてから、押し付けて取り付けます。
手順20¶
シグナルコードのコネクタを取り付けます。
手順21¶
コレクタ(③)を取り付けます。
手順22¶
コレクタ押さえ金具を元の位置に戻し、ネジを2か所取り付けます。
手順23¶
高圧コード用クランプを取り付け、高圧コードを固定します。
手順24¶
INJ/DET カバーを閉めます。
