GC-2050 ガラスカラムの取り付け

動画(GC-2050 ガラスカラムの取り付け)¶

使用部品¶

作業手順¶

手順1¶

装置を停止し、カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていること及びガス供給が停止され残圧がないことをワークステーションから確認します。

手順2¶

オーブンドア開閉口に手を入れて手前に引き、カラムオーブンのドアを開けます。

手順3¶

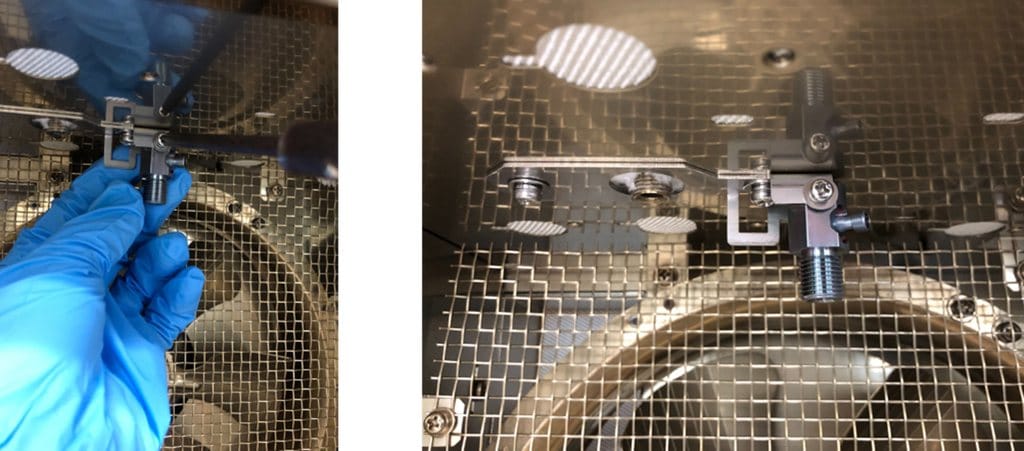

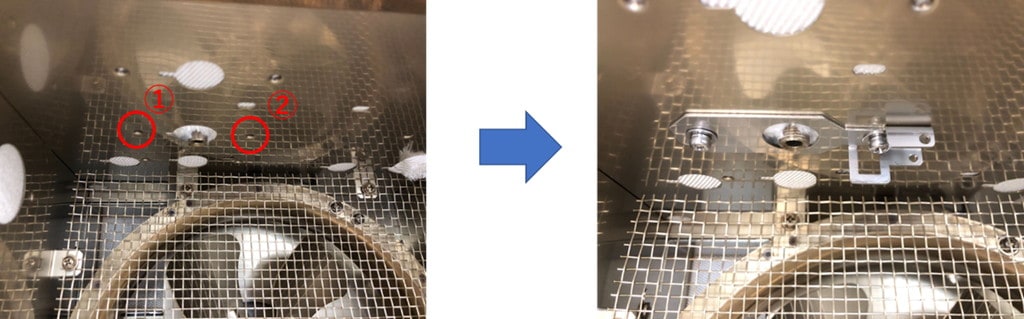

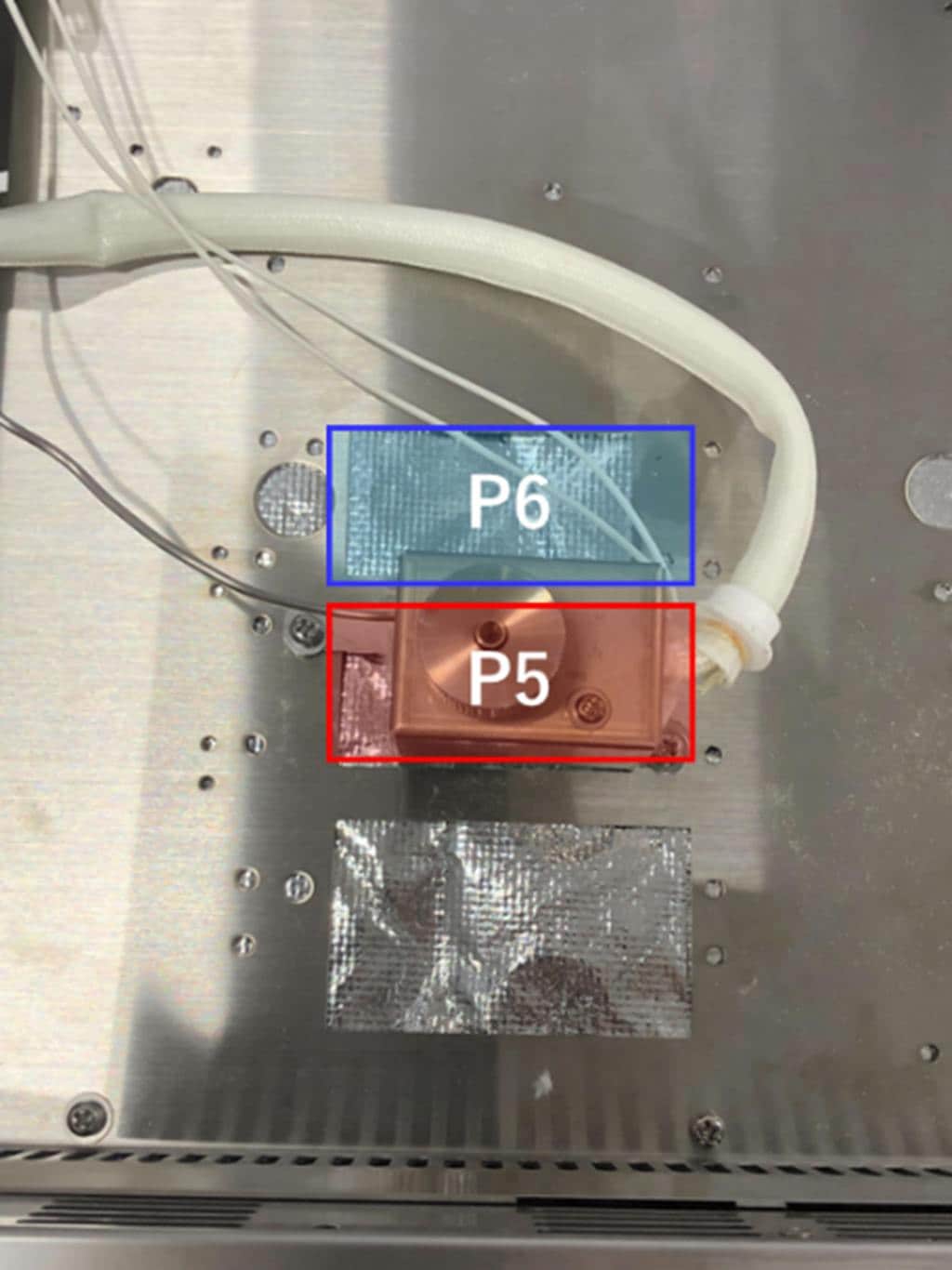

カラムオーブン内の天井にあるネジ穴①②にネジ 2PC(P3 M4×8)でカラムアダプタホルダ（⑦）を取り付けます。

手順4¶

天井につけたカラムアダプタホルダにネジ 1PC(P3 M3×20)で各種アダプタを取り付けます。

• 検出器がFID/TCDの場合

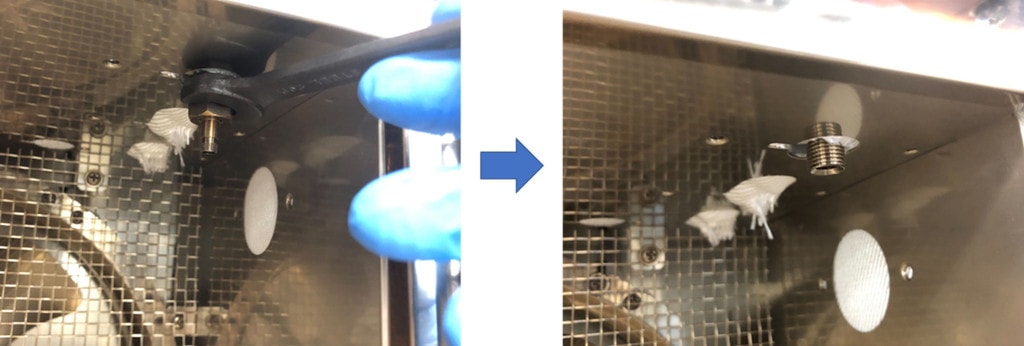

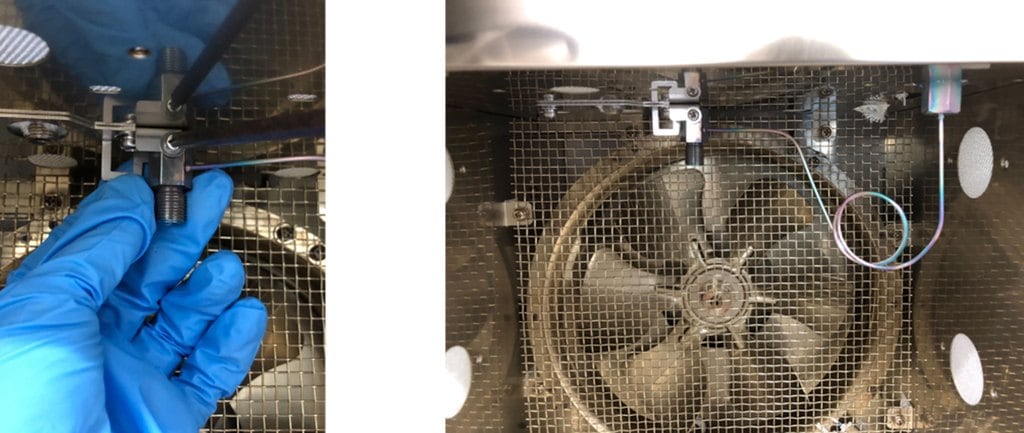

  1. 10×12スパナ（①）で検出器のグラファイトフェルール用アダプタを取り外します。

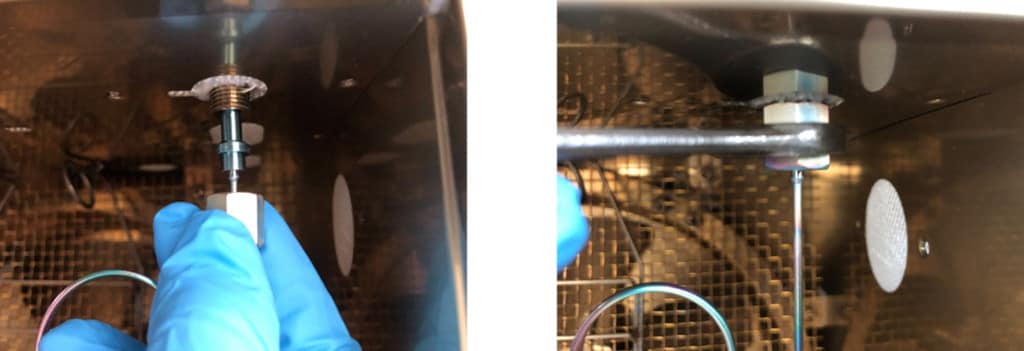

  2. アダプタの検出器側を検出器に差し込みナットを手で締めた後、10×12スパナで締めて固定します






  3. アダプタが天井と垂直になるようにカラムアダプタホルダへ取り付けます。






• 検出器がECD/FPDの場合

  1. アダプタが天井と垂直になるようにカラムアダプタホルダへ取り付けます。





手順5¶

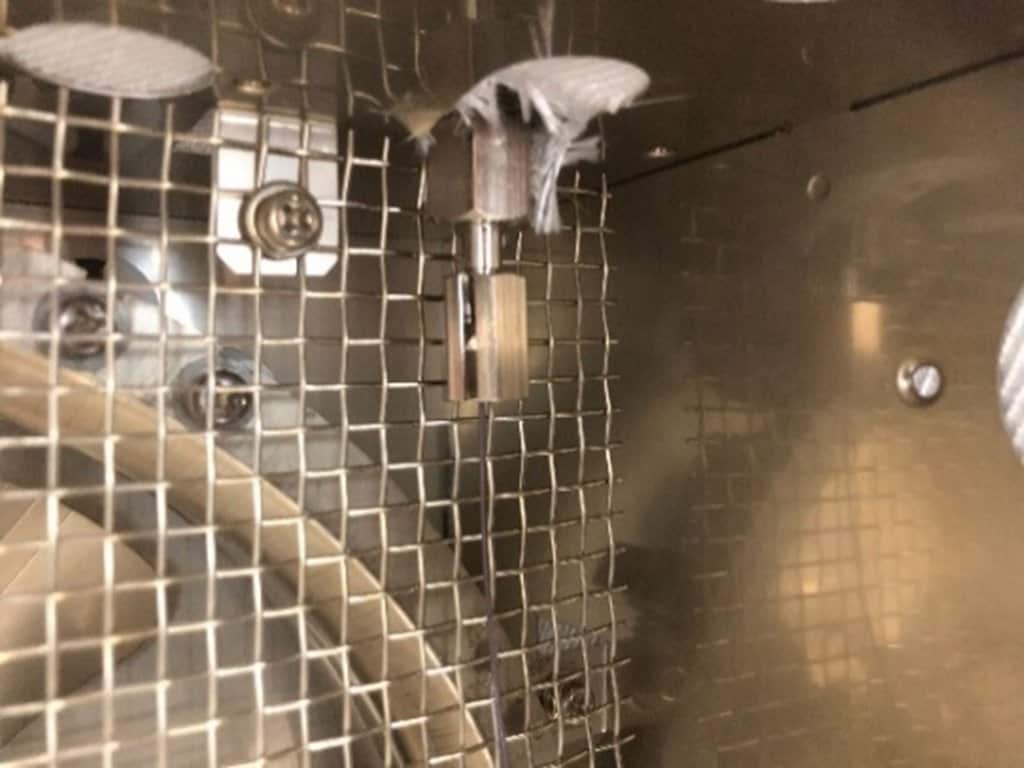

検出器がECD/FPD場合、検出器とアダプタを金属キャピラリカラム（⑨）で接続します。

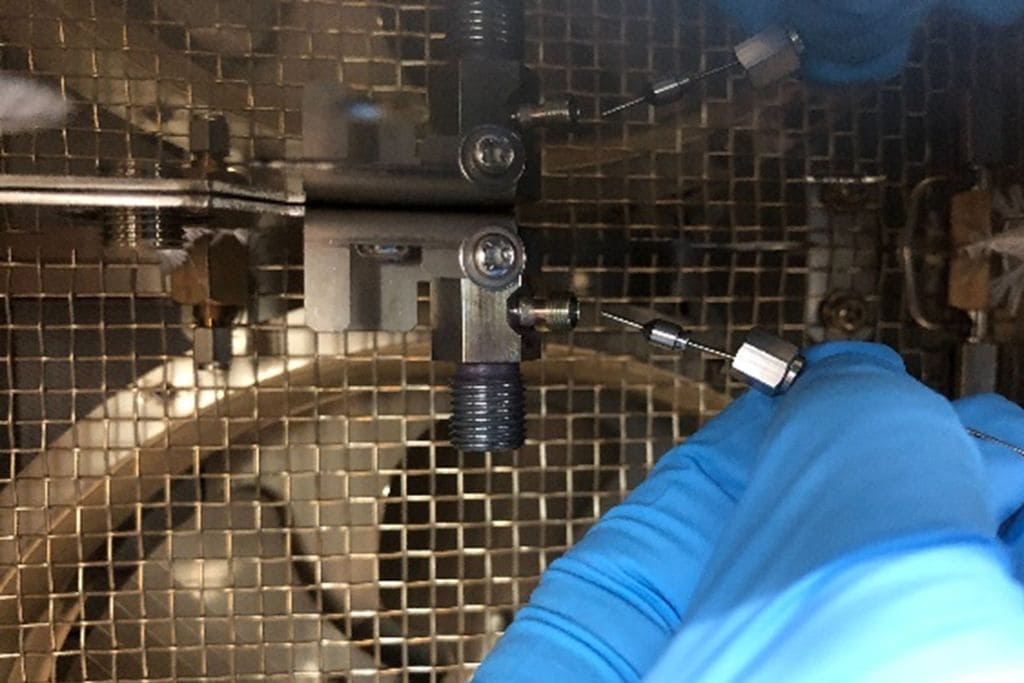

1. グラファイトフェルール（⑫）を取り付けた金属キャピラリカラムの先端を検出器に差し込み、ワリナット（⑪）で締めます。グラファイトフェルールを取り付ける位置は、下記表に従ってください。







   差し込み先	固定位置
   アダプタ側	5mm
   FPD	82mm
   ECD	32mm

2. アダプタ（⑧）に袋ナット(小)（⑩）とグラファイトフェルール（⑫）を用いて金属キャピラリカラム(⑨)を取り付けます。グラファイトフェルールはカラム先端から5mmの位置に固定してください。





手順6¶

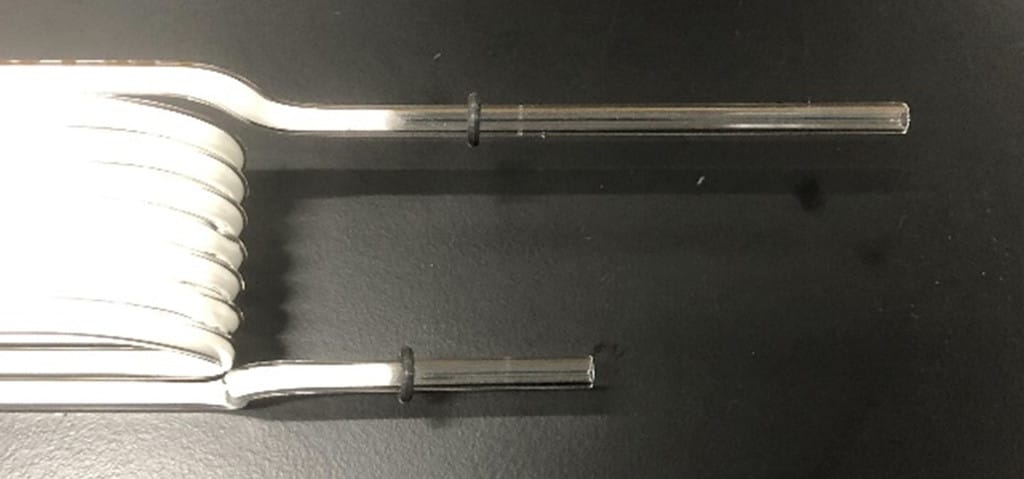

ガラスカラムに接続部品を取り付けます。

• 分析温度が250 ℃以下のとき

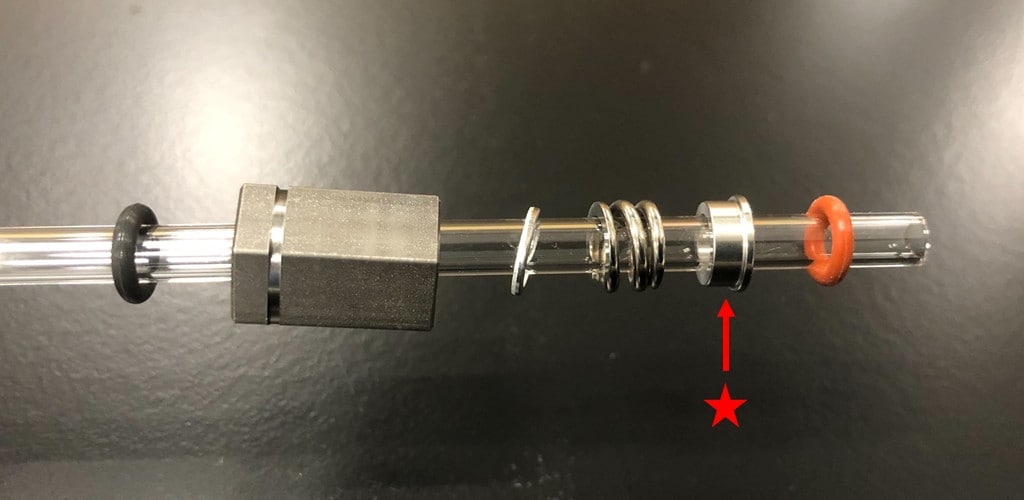

O-リング 4C P4 シリコーンゴム（⑤）を使用し、ガラスカラムの両端に、以下の順に挿入します。

O-リング（ガラスインサート用）（推奨）、 袋ナット、ワッシャ、スプリング、バックリング、シリコーンO-リング

• 分析温度が250 ℃以上のとき

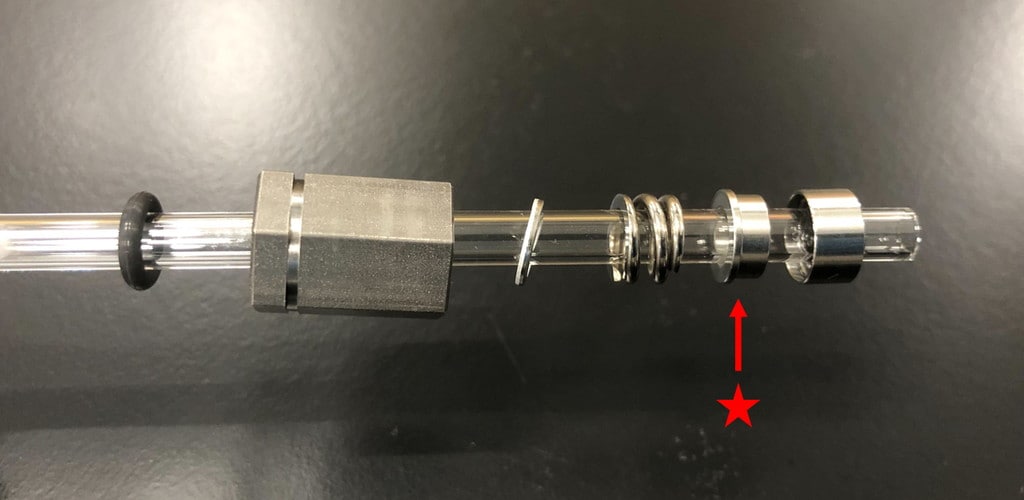

グラファイトフェルール（⑥）を使用し、ガラスカラムの両端に、以下の順に挿入します。

O-リング（ガラスインサート用）（推奨）、袋ナット、ワッシャ、スプリング、バックリング、グラファイトフェルール

手順7¶

グラファイトフェルールを使用する場合はグラファイト固定治具（⑬）を使用し手締めで締めた後、10×12スパナ（①）でグラファイトが動きにくくなる程度に固定します。固定ができたらグラファイト固定治具を外してください。

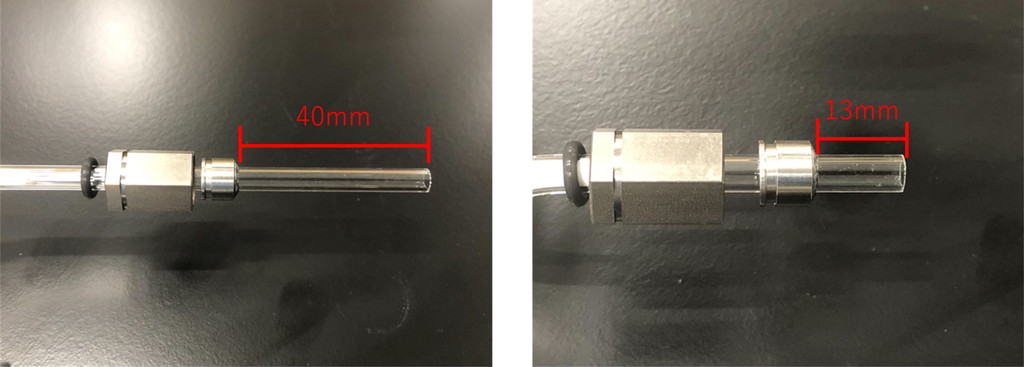

固定位置の目安は、ガラスカラム先端からグラファイトフェルール先端までINJ側が40mm、アダプタ側が13mmです。
シリコーンO-リングを使用する場合も同じ位置に固定します。

手順8¶

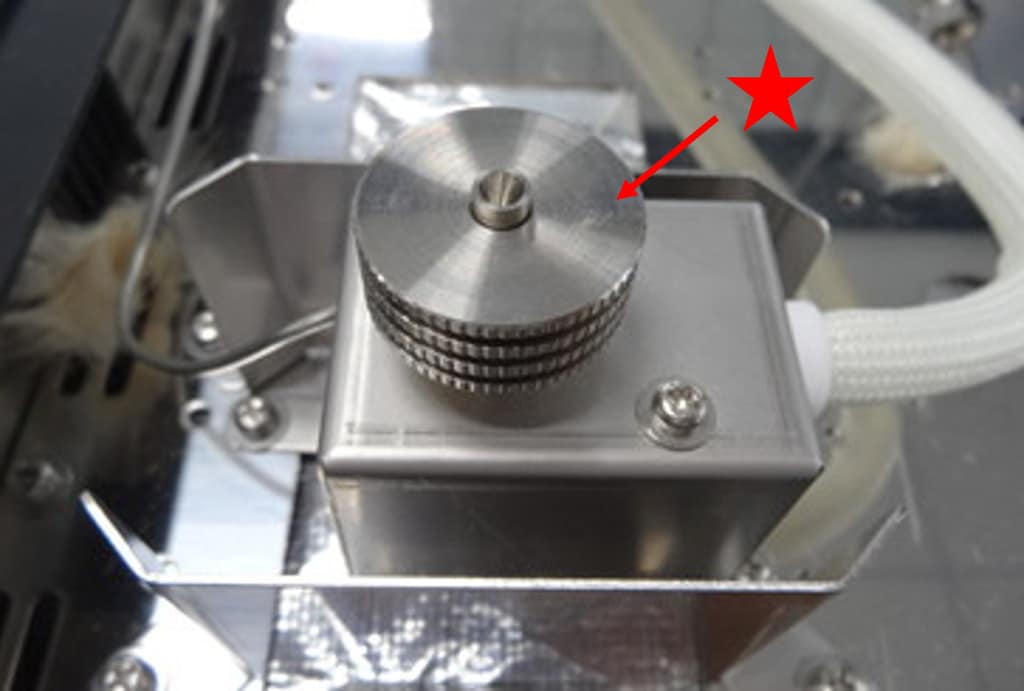

試料注入口にSINJ用インサート（③）を途中まで挿入します。

手順9¶

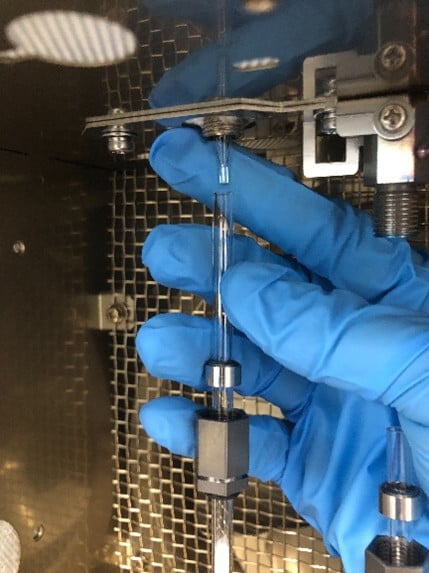

ガラスカラムにSINJ用インサート（③）を差し込みます。

手順10¶

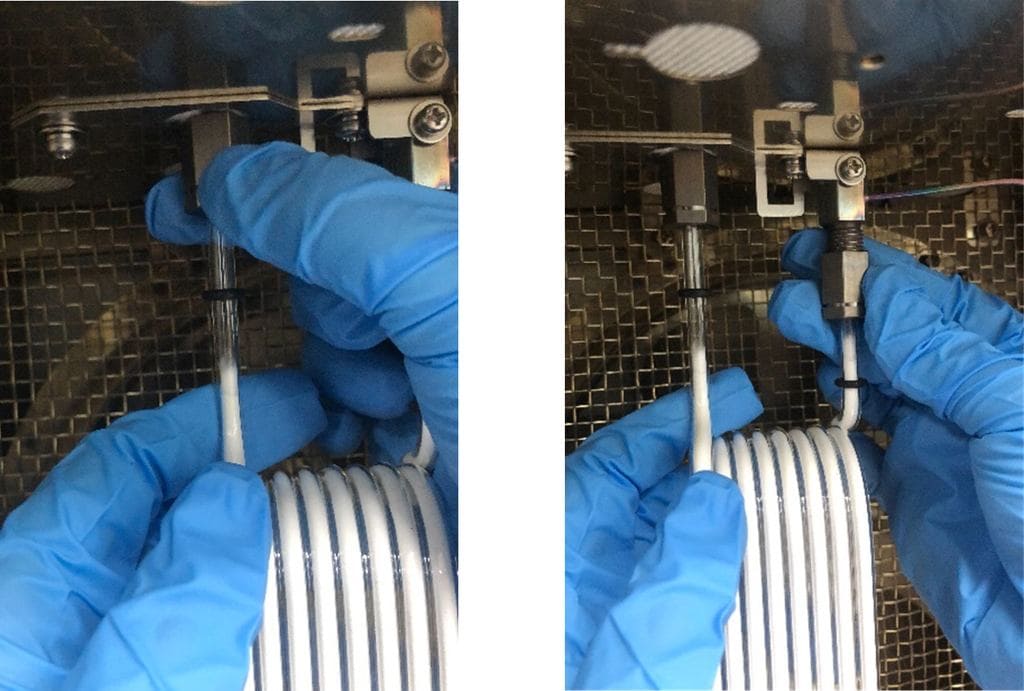

ガラスカラムを注入口側、アダプタ（⑧）にそれぞれ挿入した後、袋ナットを手で締めます。

手順11¶

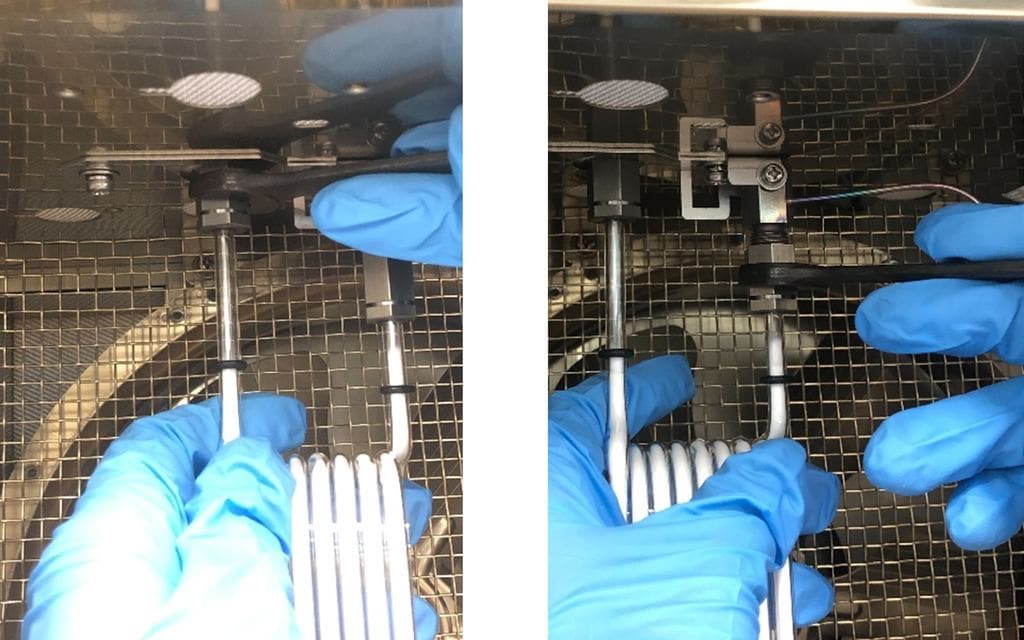

ガラスカラムを軽く押さえながら、スパナ（①）で注入口側とアダプタ側の袋ナットを締めて固定します。

手順12¶

カラムオーブンのドアを閉めます。

手順13¶

GCを起動します。

【参考】 使用カラム：OV-1 2% Chromosorb W AW-DMCS, 80/100, 2.1m×3.2mmI.D¶

SINJ200℃, OVEN200℃, DET250℃ キャリアガス種:窒素 のSINJ入口圧(kPa)
