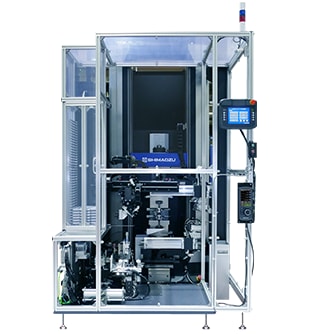

プラスチック自動引張試験システム
全自動でプラスチック引張試験を行えるシステムです。搬送アームが試験片を運び、JIS/ISOに従った、試験片の厚さや幅といった寸法の測定と引張試験を高精度に連続で240本行えます。
プラスチックの全自動引張試験機および全自動曲げ試験機です。サンプルの寸法測定、給送およびデータ処理まで連続運転が可能です。
●JIS/ISOのプラスチック試験規格準拠
●弾性率測定から破断伸びまでの測定が可能 高精度引張用伸び計
●精度±5μm以下の自動測寸器
●10msec毎の高速高精度データ取り込み
●JIS準拠の専用データ処理ソフト
引張試験機 | 曲げ試験機 | |
適用試験片 | JIS K7162 1A、1B ISO 527 1A、1B |
JISK7171 標準試験片 ISO 178 標準試験片 |
負荷容量 | 10kN | 5kN |
試験速度 | 0.0005~1000mm/min | |
つかみ具 曲げ治具 |
10kN空気式平面つかみ具 | 曲げスパン30~150mm |
標線間伸び計 | MFN伸び計(GL50mm) | レーザー伸び計 (オプション) |
試験片測寸装置 | マグネスケール式 | |
試験片収納装置 | パレット式またはマガジン式 | |
データ処理装置 | JIS K7161 ISO527準拠 | JIS K7171 ISO178準拠 |
各種プラスチック
※外観および仕様は、改良のため予告なく変更することがあります。
