FTIR 付属品
全反射(ATR)測定
試料室一体型1回反射型全反射測定装置
QATR 10/QATR-S
1回反射の水平型ATRです。直径1.8 mmのプリズムが水平に配置され、プリズムに試料を押し付けて測定します。プリズムはダイヤモンドのみでできていますので、400 cm-1までのスペクトルを測定できます(広帯域仕様)。
プラスチック、繊維、フィルム、紛体のような固体試料や液体試料が測定可能です。
オプションとして、ダイヤモンド(ハイスループット仕様)、Ge、ZnSeのプリズムが用意されています。黒色ゴムのような屈折率の高い試料を測定する場合はGeプリズムを使用します。試料とプリズムを密着させるためのクランプ部にはトルクリミッタが内蔵されているため、圧力をかけすぎてプリズムを破損してしまう心配がありません。

QATR 10

QATR-S

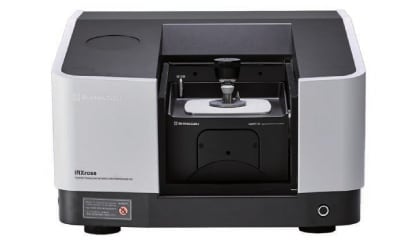

IRXross + QATR 10

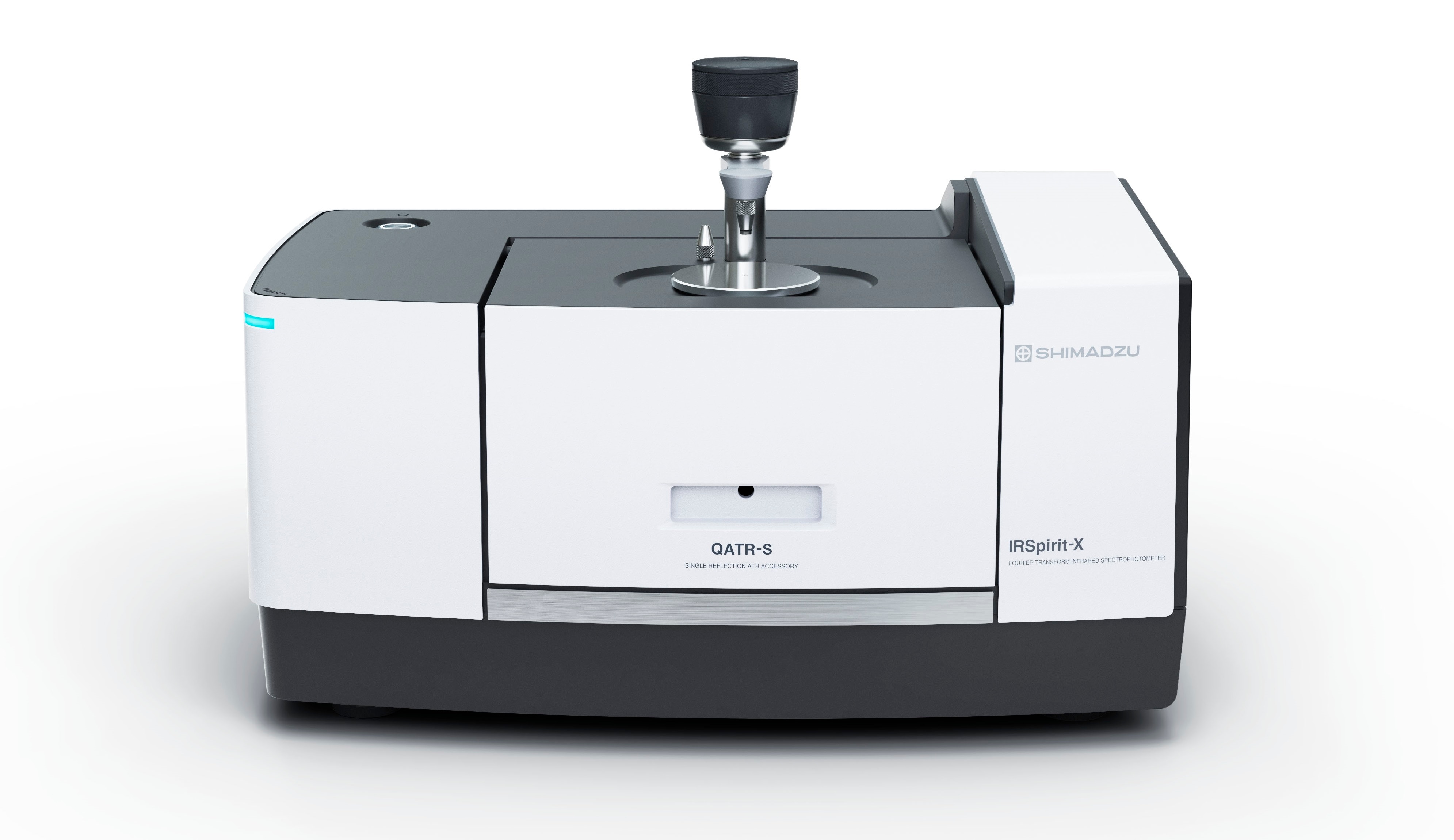

IRSpirit-X シリーズ + QATR-S
測定可能波数範囲:ダイヤモンド(広帯域仕様) ~ 40 cm-1 ※
:ダイヤモンド(ハイスループット仕様)~400 cm-1
:ZnSe ~500 cm-1
:Ge ~480 cm-1
付属品認識機能付きで、QATR 10はIRTracer-100/IRXross/IRAffinity-1シリーズ専用、QATR-SはIRSpirit-X シリーズ専用の付属品です。
(IRAffinity-1シリーズにオプションで青色のASCコネクタが取り付けられている場合は、使用できません。)
※測定可能な波数範囲はFTIR本体の仕様で決まります。IRXross、IRAffinity-1シリーズやIRTracer-100(中赤外仕様)、IRSpirit-X シリーズでは ~ 400 cm-1になります。
測定できる試料
・フィルム ・紙 ・ゴム ・成型プラスチック
・表面コーティング ・液体、ゲル状試料 ・粉体
対応機種
QATR 10: IRTracer-100,IRXross,IRAffinity-1シリーズ
QATR-S: IRSpirit-X シリーズ
全反射測定装置
ATR-8000A,ATR-8000

ATR-8000シリーズは試料への入射角度を30°,45°,60°の3段階に変えて深さ方向の情報が取り出せるように工夫されています。
試料はプリズムの両サイドを挟み込むようにセットします。プリズム両面に試料が取り付けられるので,感度がよくなります。KRS-5プリズムが標準装備です。屈折率の高い試料を測定する場合は,Geプリズムを使用します。
ATR-8000Aは付属品認識機構付です。

特長
- 試料交換毎のプリズム位置の調整は不要。
- 試料ホルダが一点支持でプリズムに不要な力がかからない。
- 25回反射(45°入射)で高感度(両面)。
- 最大試料寸法は40 × 15 mm 厚さ10 mm。
- KRS-5プリズムの測定波数下限は400 cm-1。
- Geプリズムの測定波数下限は700 cm-1。屈折率の高い試料や強酸性・強アルカリ性の試料が測定できます。ただし,pH3を超える強酸性試料を測定すると,プリズムやプリズムホルダが腐食する場合があります。別途ご相談ください。

測定できる試料
・フィルム ・紙 ・ゴム ・平らなプラスチック ・平らな金属の表面コーティング
対応機種
ATR-8000A: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRPrestige-21
ATR-8000 : IRTracer-100,IRXross,IRAffinity-1シリーズ,IRPrestige-21,FTIR-8000シリーズ
水平型全反射測定装置
ATR-8200HA,ATR-8200H

水平型ATRと呼ばれる付属品です。
測定原理は通常のATRと同じですがプリズムが水平に配置されているのでATR-8000/8000Aではできない液体やゲル状試料も測定できます。ZnSeプリズムが標準装備です。屈折率の高い試料や強酸性・強アルカリ性の試料を測定する場合は,Geプリズムを使用します。
ATR-8200HAは付属品認識機構付です。

特長
- 液体用,固体用2種類のプリズムを標準装備。
- プリズムはワンタッチで取り外しができ,試料の交換やプリズムの洗浄が簡単。
- ZnSeプリズムの測定波数下限は700 cm-1。pH5~9の試料が測定できます。
- Geプリズムの測定波数下限は700 cm-1。屈折率の高い試料や強酸性・強アルカリ性の試料が測定できます。ただし,pH3を超える強酸性試料を測定すると,プリズムやプリズムプレートが腐食する場合があります。別途ご相談ください。
- 反射回数は10回。
- プリズムの大きさは80 mm × 10 mm。
- KRS-5プリズムの測定波数下限は400 cm-1。
測定できる試料
・フィルム ・紙 ・ゴム ・平らなプラスチック ・平らな金属の表面コーティング ・液体,ゲル状試料
対応機種
ATR-8200HA: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-Xシリーズ,IRPrestige-21
ATR-8200H: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-Xシリーズ,IRPrestige-21,FTIR-8000シリーズ
試料室一体型1回反射型全反射測定装置
MIRacle 10

1回反射の水平型ATRです。
直径約1.5 mmのプリズムが水平に配置され,プリズムに試料を押し付けて測定します。プリズムの材質として,ダイヤモンド(サポートエレメントZnSe),ZnSe,Geが用意されています。プラスチック,繊維,フィルム,粉体のような固体試料や液体試料が測定可能です。
酸性・アルカリ性の試料を測定する場合は,ダイヤモンドプリズムまたはGeプリズム,黒色ゴムのような屈折率の高い試料を測定する場合はGeプリズムを使用します。
測定波数下限は,ダイヤモンドとZnSeが600 cm-1,Geが700 cm-1です。
MIRacle10は付属品認識機構付で,IRTracer-100,IRXross,IRAffinity-1シリーズ専用の付属品です。IRPrestige-21,IRSpirit-X シリーズおよびFTIR-8000シリーズには使用できません。
測定できる試料
・フィルム ・紙 ・ゴム ・成型プラスチック
・表面コーティング ・液体,ゲル状試料 ・粉体
対応機種
IRTracer-100,IRXross,IRAffinity-1シリーズ
試料室一体型1回反射型全反射測定装置
GladiATR 10

1回反射の水平型ATRです。
2.2 × 3 mmのダイヤモンドプリズムが水平に配置され,プリズムに試料を押し付けて測定します。オプションとしてGeプリズムが用意されています。プラスチック,繊維,フィルム,粉体のような固体試料や液体試料が測定可能です。黒色ゴムのような屈折率の高い試料を測定する場合は,オプションのGeプリズムを使用します。
プリズムはダイヤモンドのみで作られているために,測定波数下限は400 cm-1です。オプションのGeプリズムは700 cm-1です。GladiATR10は付属品認識機構付で,IRTracer-100,IRXross,IRAffinity-1シリーズ専用の付属品です。IRPrestige-21,IRSpirit-X シリーズおよびFTIR-8000シリーズには使用できません。
測定できる試料
・フィルム ・紙 ・ゴム ・成型プラスチック ・表面コーティング ・液体,ゲル状試料 ・粉体
対応機種
IRTracer-100,IRXross,IRAffinity-1シリーズ
試料室一体型水平型全反射測定装置
HATR 10

プリズムが水平に配置され,試料をプリズムに押し付けて測定します。プリズムの材質はZnSeで,オプションとしてGeプリズムが用意されています。フィルム,ゴム,平らなプラスチックのような平坦な固体試料や液体試料が測定可能です。粉体試料や微小試料の測定には適していません。
黒色ゴムのような屈折率の高い試料を測定する場合は,オプションのGeプリズムを使用します。
HATR 10は付属品認識機構付で,IRTracer-100,IRXross,IRAffinity-1シリーズ専用の付属品です。IRPrestige-21,IRSpirit-X シリーズおよびFTIR-8000シリーズには使用できません。
特長
- 固体用と液体用の2種類のプリズムを標準装備
- プリズムは簡単に取り外しができ,プリズムの洗浄や交換が簡単
- ZnSeプリズムの測定波数下限は700 cm-1。pH5~9の液体試料が測定できます。
- Geプリズムの測定波数下限は700 cm-1。屈折率の高い試料や酸性・アルカリ性の試料が測定できます。ただし,pH3を超える強酸性試料を測定すると,プリズムやプリズムプレートが腐食する場合があります。別途ご相談ください。
- 反射回数は10回
- プリズムの大きさは80 × 10 mm
測定できる試料
・フィルム ・紙 ・ゴム ・成型プラスチック ・表面コーティング ・液体,ゲル状試料 ・粉体
対応機種
IRTracer-100,IRXross,IRAffinity-1シリーズ
反射測定
正反射測定装置
SRM-8000A,SRM-8000

正反射法は試料の反射スペクトルを測定するため古くから利用されてきました。SRM-8000シリーズは単に反射スペクトル測定だけでなく,クラマース・クローニッヒ解析(Kramers-Kronig=K-K解析)と組み合わせ試料の吸収スペクトルが測定できます。ATR法で必要なプリズムを使わずに,高分子などの吸収スペクトルが得られます。
SRM-8000Aは付属品自動認識機能付です。

特長
- 試料の測定面を下にしておくだけで測定可能
- K-K変換を用いて,正反射スペクトルから吸収スペクトルを簡単に計算
- 入射角は平均10°
測定できる試料
・平らな金属のμmオーダーの表面コーティング ・平らなプラスチック
対応機種
SRM-8000A: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21
SRM-8000 : IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21,FTIR-8000シリーズ
高感度反射測定装置
RAS-8000A,RAS-8000

高感度反射法はFTIR特有の分析手法です。左図のように金属基板に対し垂直偏光,水平偏光が入射すると,それぞれ位相の変化が生じます。
垂直偏光の場合には,入射角にかかわらず位相の変化は,ほぼπとなり入射光,反射光の電場ベクトルは互いに打ち消しあい形成される定常波の振幅はほとんどゼロとなり試料による吸収は反射されません。平行偏光の場合には,位相の変化は入射角によって変化し入射角が0°のときのゼロの値から入射角が90°のときのπまで連続的に変わります。このときに形成される定常波の振幅も入射角に応じて変化し,入射角が大きい場合には大きな振幅の定常波となり,試料との相互作用も大きくなり感度の増加がみられます。このため金属などの高反射率物質の表面に付着している薄膜を感度良く測定することができます。グリッド偏光子と組み合わせるとさらに高い感度が得られます。
RAS-8000Aは付属品自動認識機能付です。


特長
- 試料の測定面を下にしておくだけで測定可能
- 入射角は70゜と75゜から選択可能
測定できる試料
・平らな金属のnmオーダーの表面コーティング ・平らなプラスチック
対応機種
RAS-8000A: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21
RAS-8000 : IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21,FTIR-8000シリーズ
拡散反射測定
拡散反射測定装置
DRS-8000A,DRS-8000

拡散反射法はFTIRの応用のうち最も広く利用されているもののひとつです。DRS-8000シリーズは高いスループット(光利用率)と簡単な操作法を実現しています。
拡散反射法では希釈するKBrなどの粉体による赤外光の散乱の影響を補正する必要があります。
FTIRを制御するソフトウェア LabSolutions IRおよびIRsolutionには、クベルカ・ムンク変換(K-M変換)が標準装備されています。
DRS-8000Aは付属品自動認識機能付です。

特長
- 試料上の光束が小さく(1.8 × 1.8 mm)少ない試料で十分
- スライド式で試料交換も容易
- K-M変換標準装備(データ処理)
測定できる試料
・粉体試料
対応機種
DRS-8000A: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21
DRS-8000 : IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21,FTIR-8000シリーズ
SiCサンプラ

拡散反射法は粉末状の試料をKBr粉末などの希釈剤とよく混ぜて測定します。 このため固体状態の試料は刃物などで削って粉末にする必要がありましたが,このSiCサンプラを用いると手軽な測定が可能です。

特長
- KBrなどの希釈剤が不要
- SiC(シリコンカーバイド)の紙ヤスリで試料をこすって直接サンプリング(SiCは硬度9.0と硬く化学的にも安定)
- 紙ヤスリに付着した試料をホルダごとDRS-8000シリーズにつけてそのまま測定
- リファレンススペクトルは紙ヤスリそのままで測定
測定できる試料
・プラスチック成形品
対応機種
IRTracer-100,IRXross,IRAffinity-1シリーズ,IRSpirit-X シリーズ,IRPrestige-21,FTIR-8000シリーズ
短光路ガスセル
5 cmガスセル,10 cmガスセル
濃度の高い気体試料を測定する際に使用します。
容積を小さくするためにセル筒は円錐台形になっており,内容積は42 mL(5 cmガスセル),98 mL(10 cmガスセル)となっています。
ガスセル筒はガラス製です。
対応機種
5 cmガスセル : IIRTracer-100,IRXross,IRAffinity-1シリーズ,IRPrestige-21,FTIR-8000シリーズ
10 cmガスセル: IRTracer-100,IRXross,IRAffinity-1シリーズ,IRPrestige-21,FTIR-8000シリーズ
長光路ガスセル

希薄な気体試料を測定する場合は光路の長いガスセルを使用します。長光路ガスセルはセル内部で何度も折り返して,光路長を長くします。
長光路ガスセルには試料室取り付け型と第2試料室型があります。検出器は通常MCT検出器を使用します。
測定対象のガス成分,濃度,温度,容量などにより長光路ガスセルの光路長,ガスセル本体の材質,窓板の材質,検出器を選択しなければなりません。適切な長光路ガスセルを使用していただくために,選択する際には弊社の担当者までご連絡ください。

対応機種
IRTracer-100,IRXross,IRAffinity-1シリーズ,IRPrestige-21,FTIR-8000シリーズ

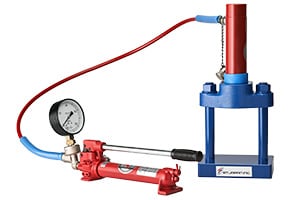

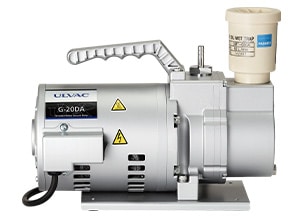

10トン油圧プレス器

KBr錠剤を成形するための加圧装置です。油圧式で最高10トンまで加圧でき,圧力ゲージがついています。
仕様
最大加圧能力 10トン(700 kg/cm2のとき)
総重量 21.1 kg
微小試料測定
赤外顕微鏡 AIMsight

(IRTracer-100+AIMsight)
明るい理想的な光学系と高感度T2SL検出器を採用し,微小試料の測定を高感度に行えるだけでなく,赤外顕微鏡分析の一連の作業をより簡単に素早く行えるよう自動化しました。
特長
- 明るい理想的な光学系と高感度MCT検出器を採用し,高感度測定を実現。
- 最大40 mm厚までの試料の反射/ATR測定が可能。
- 広視野カメラと顕微カメラにより最大330倍ズーム機能を搭載。測定位置を素早く決定することが可能。
- 測定位置を自動決定する異物自動認識システムを標準搭載。
- 測定位置を最大60点まで記録可能。
- 不良原因を特定するための異物解析プログラムを標準搭載。
対応機種
IRTracer-100,IRXross、IRAffinity-1シリーズ
