STCD VENT配管の交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
|---|---|---|---|---|
① |
STCD VENT配管(MF-MF) |
1 |
||
② |
10×12スパナ |
2 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶

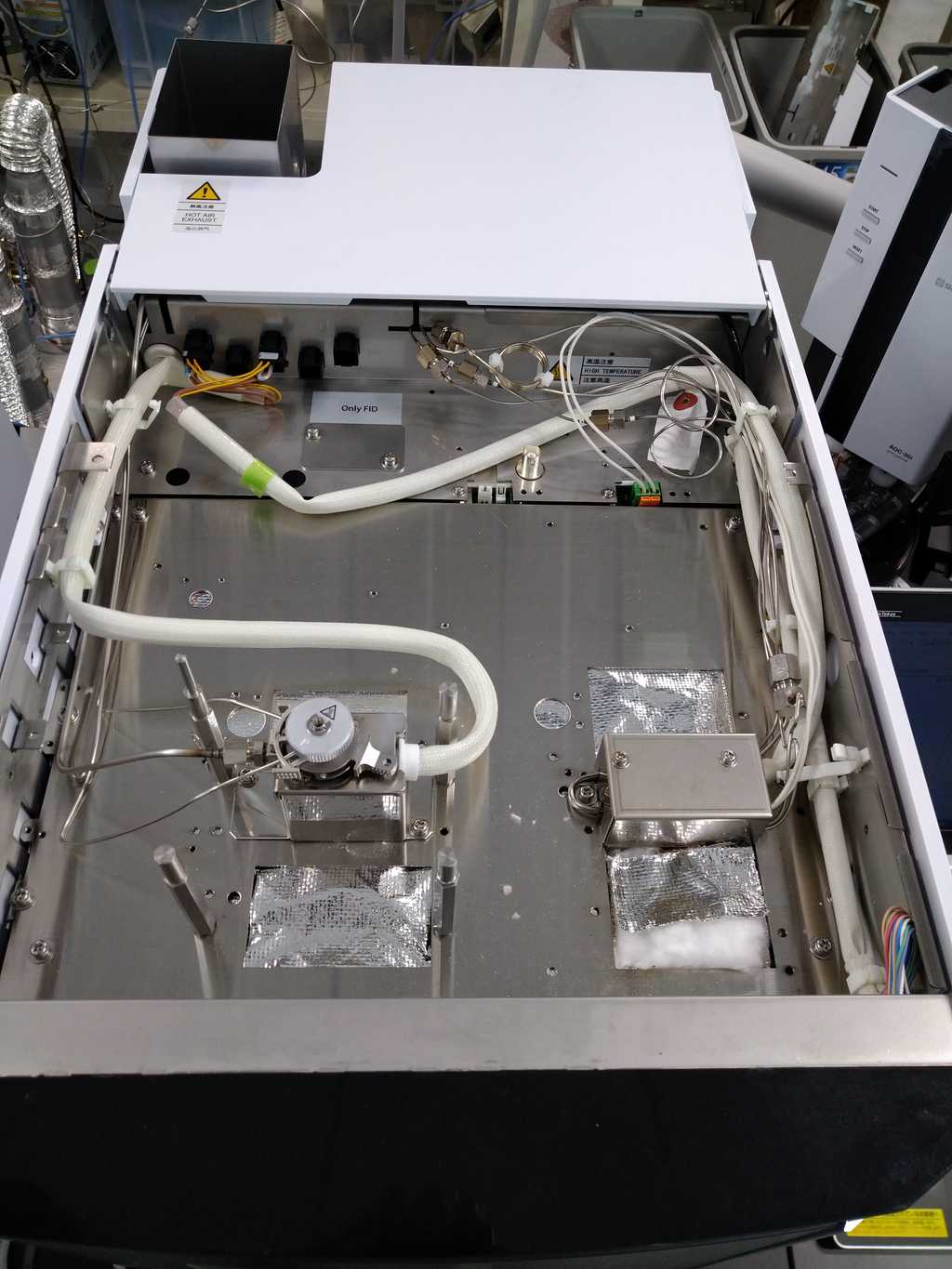

INJ/DETカバーを開け、取り外します。
手順3¶

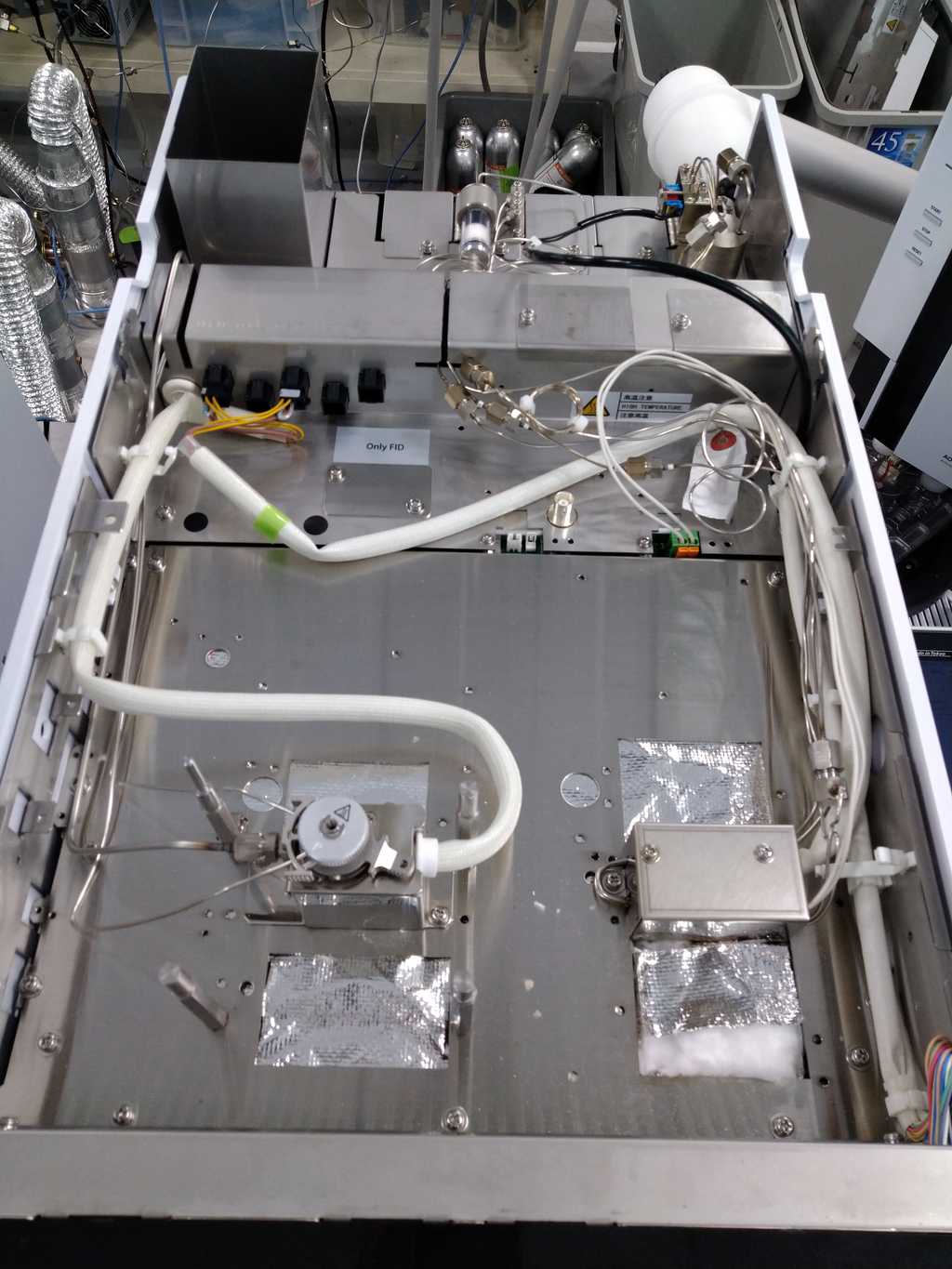

AFC/APCカバーを開け、取り外します。
手順4¶

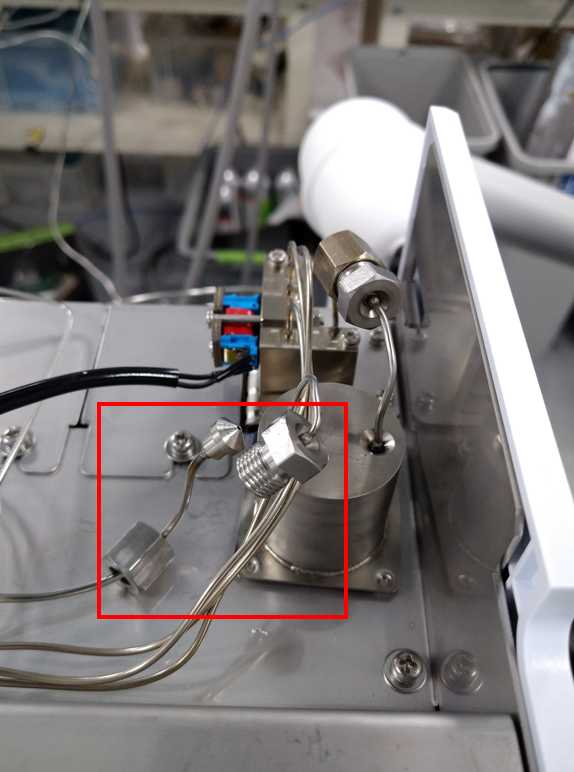

10×12スパナを2本使用して、STCDユニット部のVENT配管を外します。
手順5¶

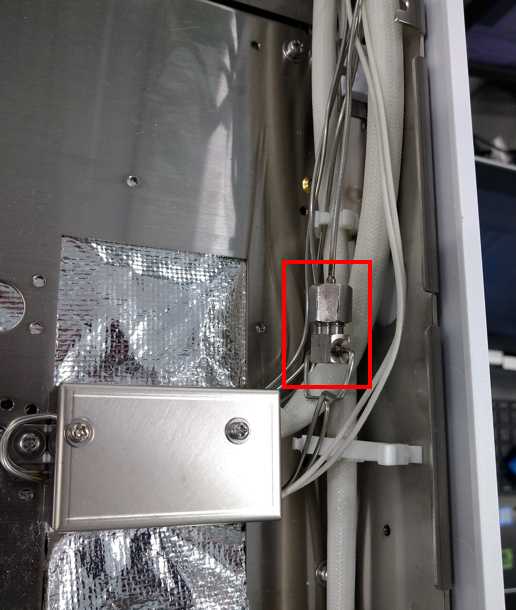

10×12スパナを2本使用して、 VENTバッファ部のVENT配管を外します。
手順6¶
VENTバッファ部に新しいVENT配管を取付け、 10×12スパナを2本使用してナットを締めます。
手順7¶

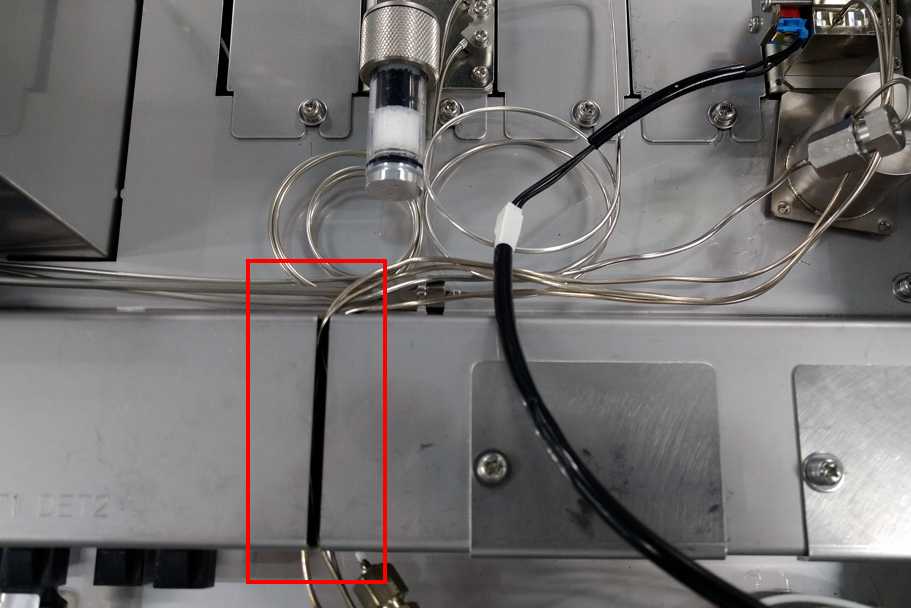

VENT配管を曲げて配管をスリットに通します。
手順8¶

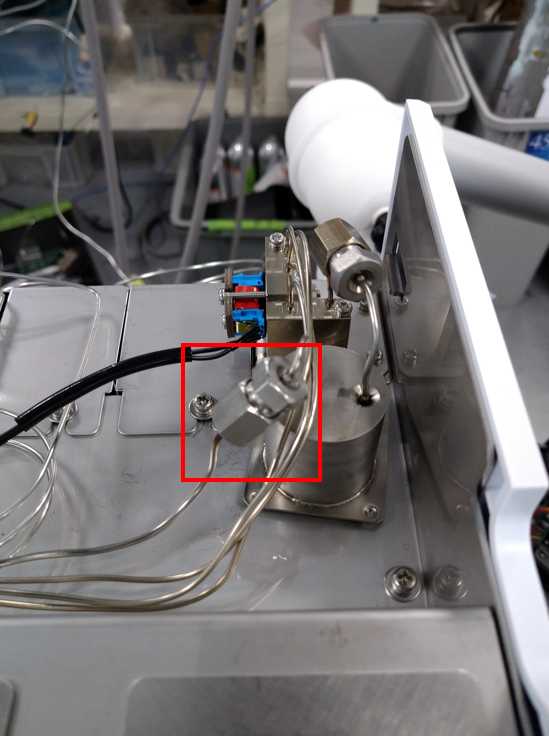

STCDユニット部に新しいVENT配管を取付け、 10×12スパナを2本使用してナットを締めます。
手順9¶
INJ/DET カバーを閉めます。
