Pre-fixツールの組み立て
Pre-fixツールをカスタマイズするときは、以下を参照してください。
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
プラスドライバー |
1 |
||
② |
Pre-fixツール |
1 |
||
③ |
カラム調整棒(Pre-fixツール用) |
1 |
||
④ |
アクリル棒 |
1 |
作業手順¶
手順1¶

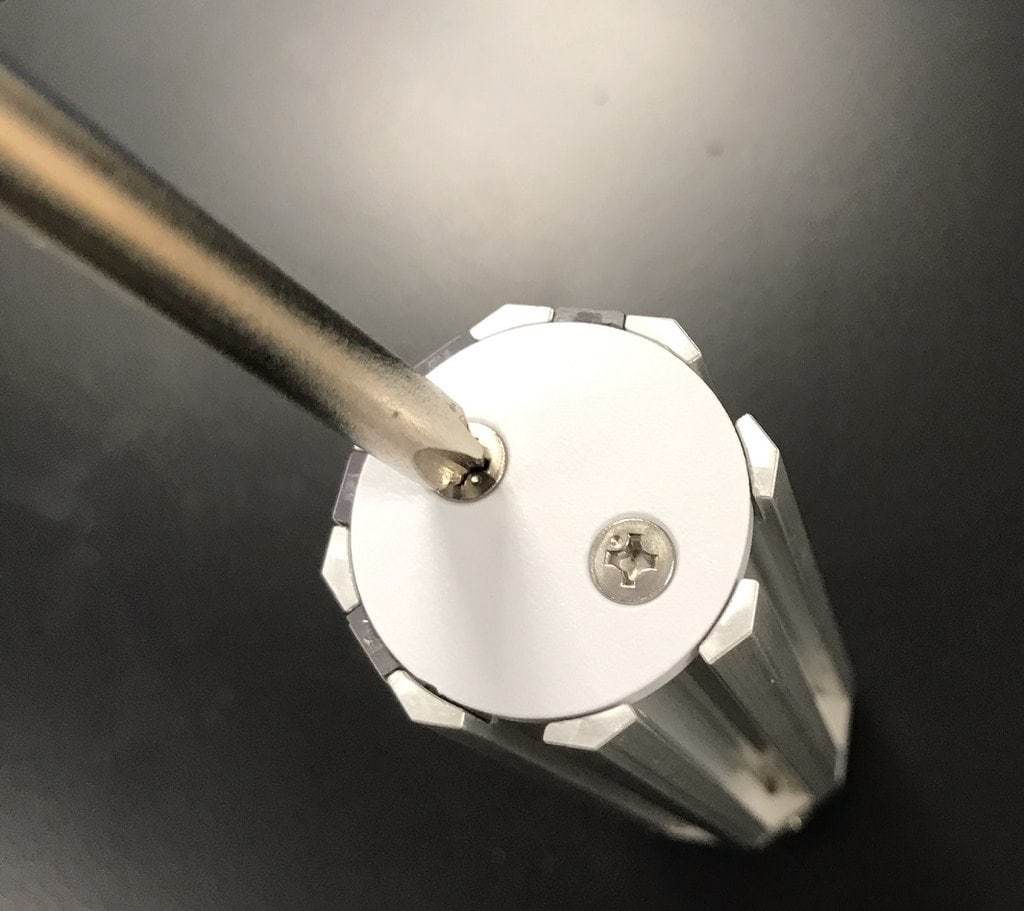

プラスドライバー(①)でPre-fixツール(②)の底のネジを2か所取り外します。
手順2¶

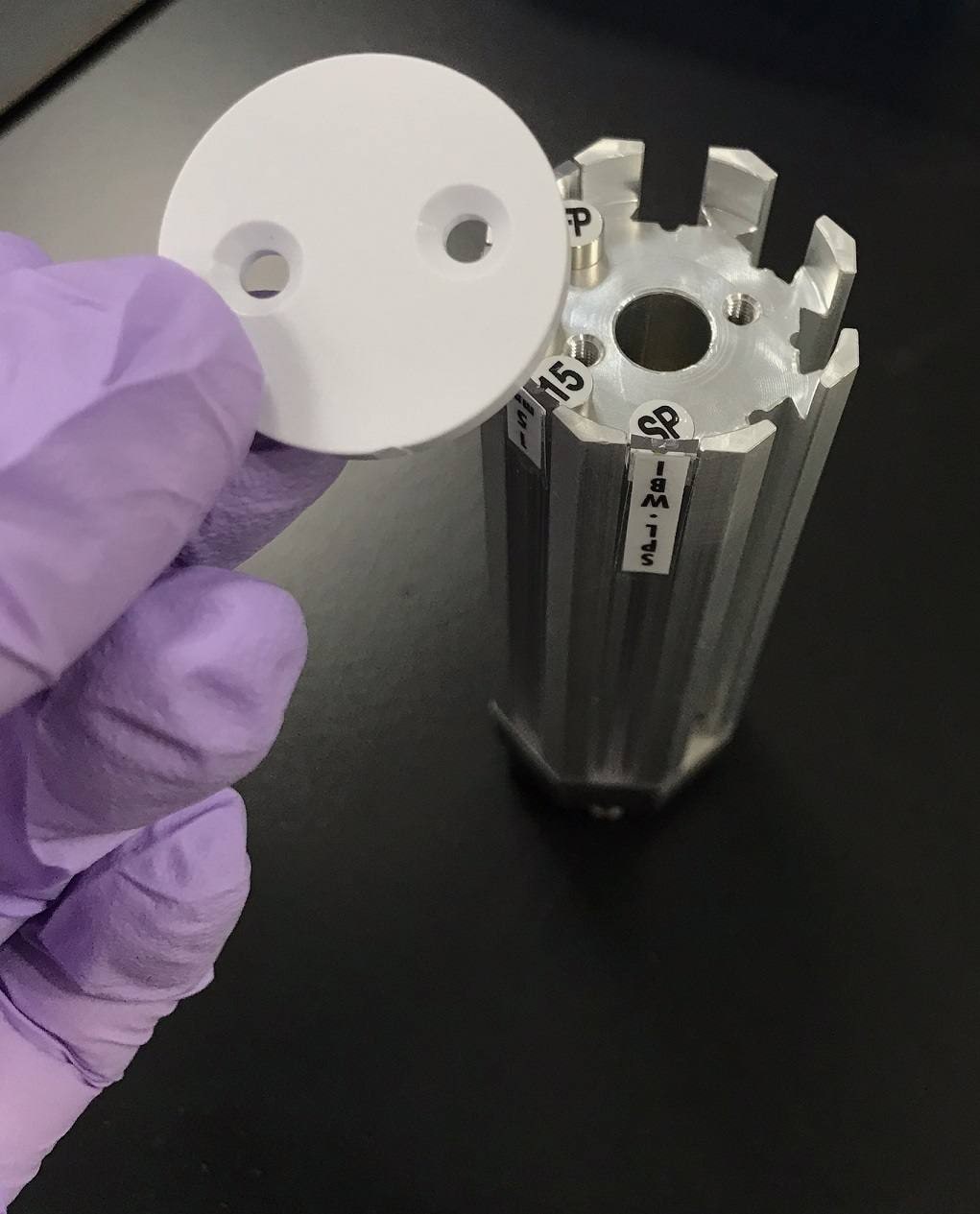

Pre-fixツール(②)の底の樹脂板を取り外します。
手順3¶

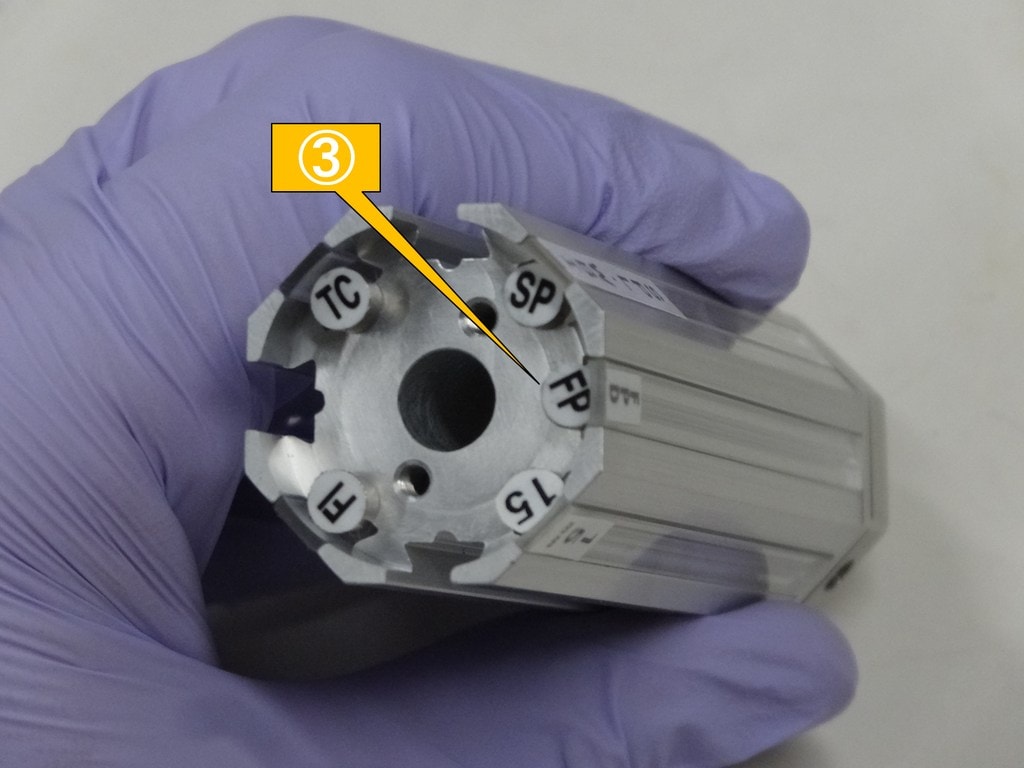

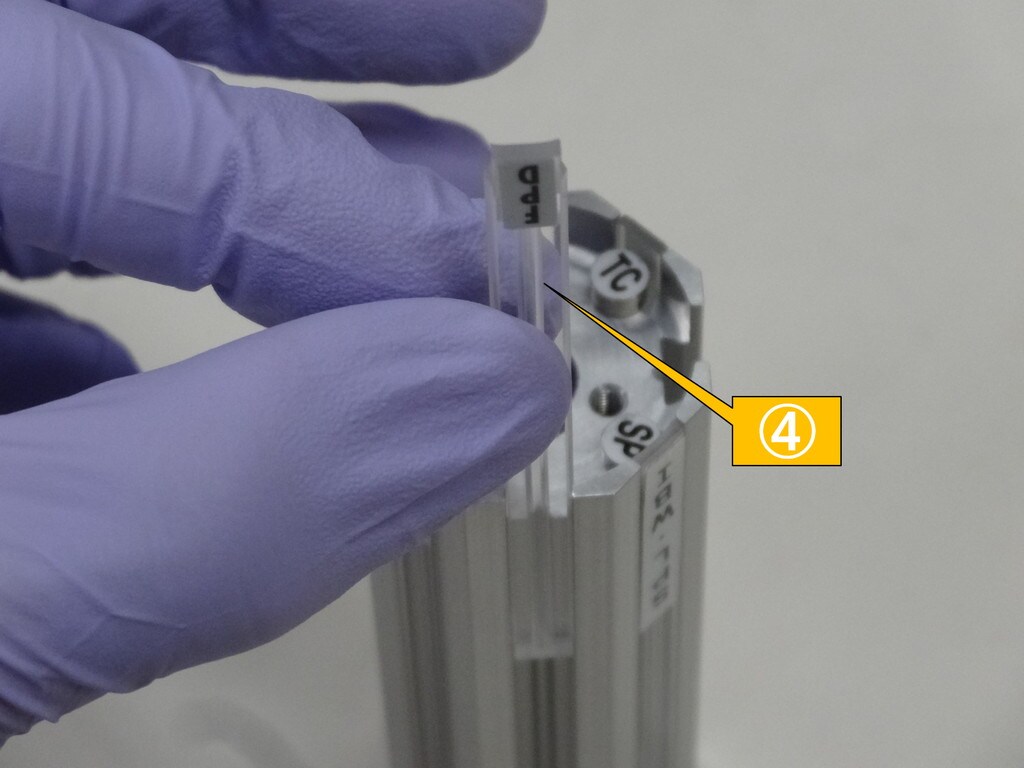

カラム調整棒(Pre-fixツール用)(③)とアクリル棒(④)をPre-fixツールに取り付けます。
不要なときは、カラム調整棒(Pre-fixツール用)(③)とアクリル棒(④)を取り外してください。
手順4¶
Pre-fixツール(②)の底に樹脂板を取り付け、ネジを2か所取り付けます。
