Jetanizerの交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
ピンセット |
1 |
||
② |
ドライバー、ボックスFIDノズル用 |
1 |
オプション |
|
③ |
FIDコレクタASSY |
1 |
||
④ |
高圧電極 |
1 |
||
⑤ |
FIDノズルASSYSTD |
1 |
φ0.3標準 (キャピラリカラム用) |
|
⑥ |
FIDノズルASSY0.8 |
1 |
φ0.8水分析用 (キャピラリカラム用) |
|
⑦ |
FIDノズルASSYパックド用 |
1 |
φ0.5パックドカラム用 |
|
⑧ |
プラスドライバー |
1 |
||
⑨ |
スパナ |
1 |
||
⑩ |
スタイレットワイヤ(0.1mm×150mm) |
1 |
||
⑪ |
Jetanizer |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶
FIDに接続されているカラムを取り外します。
手順3¶
INJ/DETカバーを開けます。
手順4¶

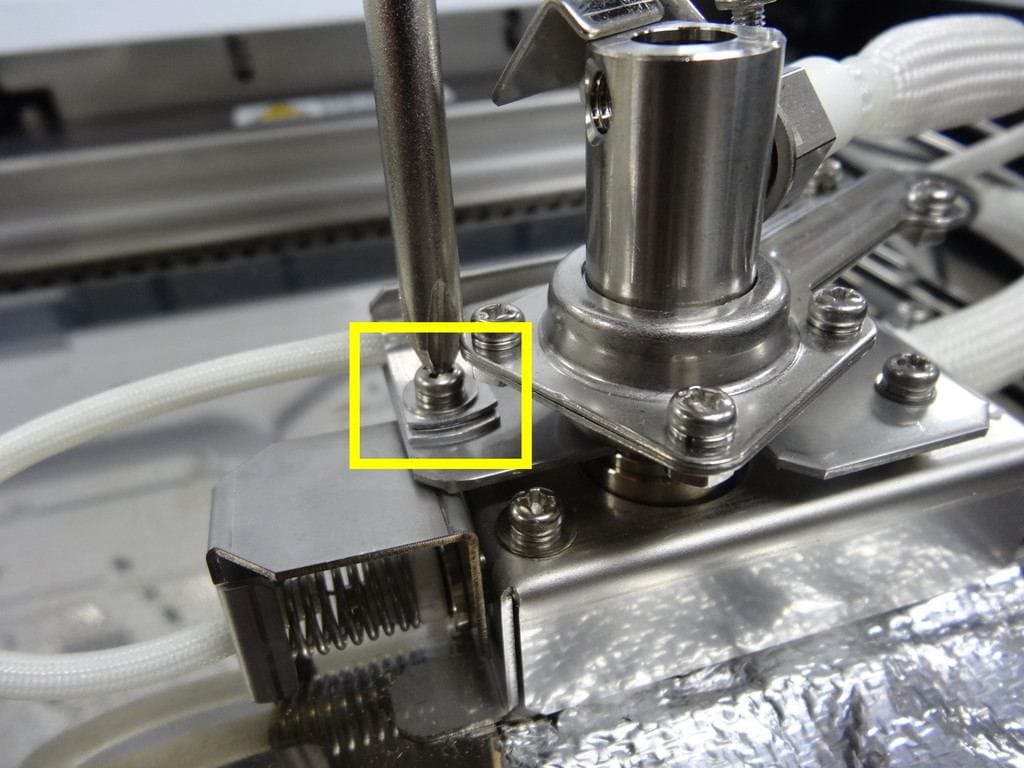

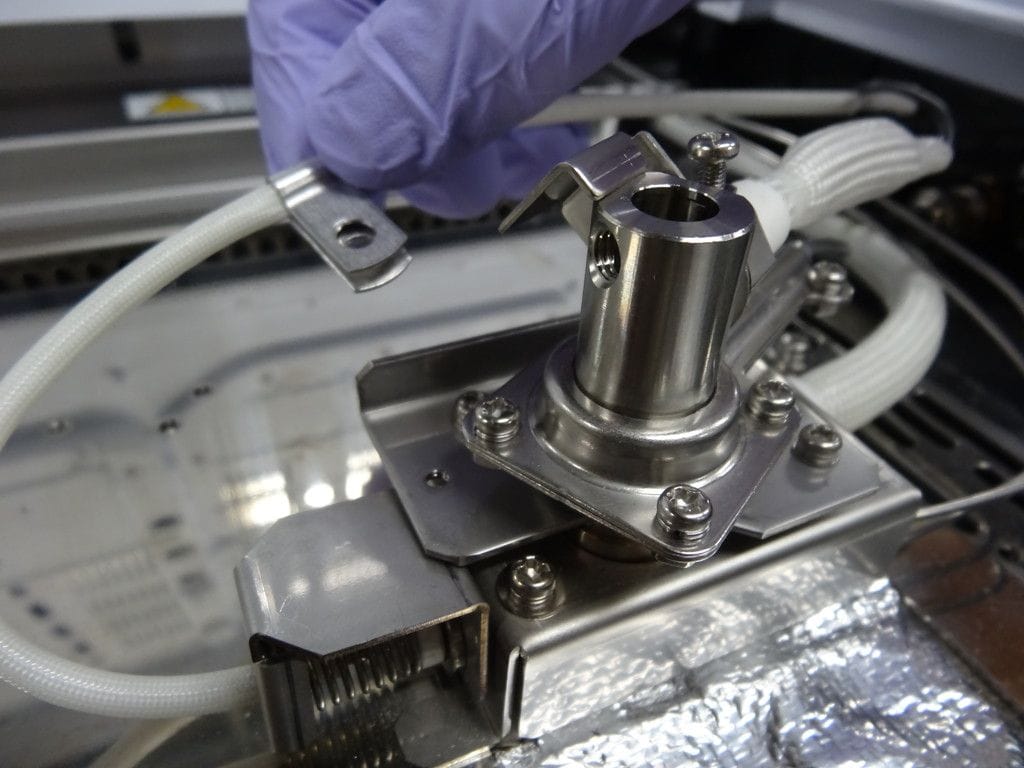

高圧コード用クランプを止めているネジを取り外し、クランプを取り外します。
手順5¶

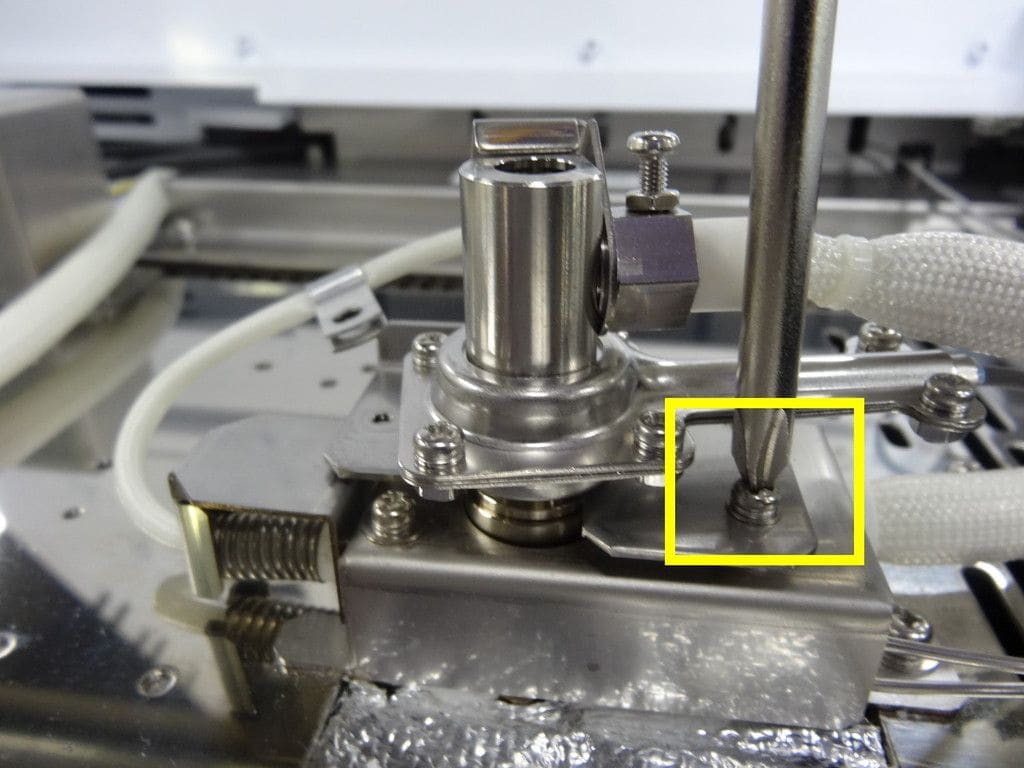

コレクタ押さえ金具の手前にあるネジを緩めます。
ネジの取り外しは不要です。
手順6¶

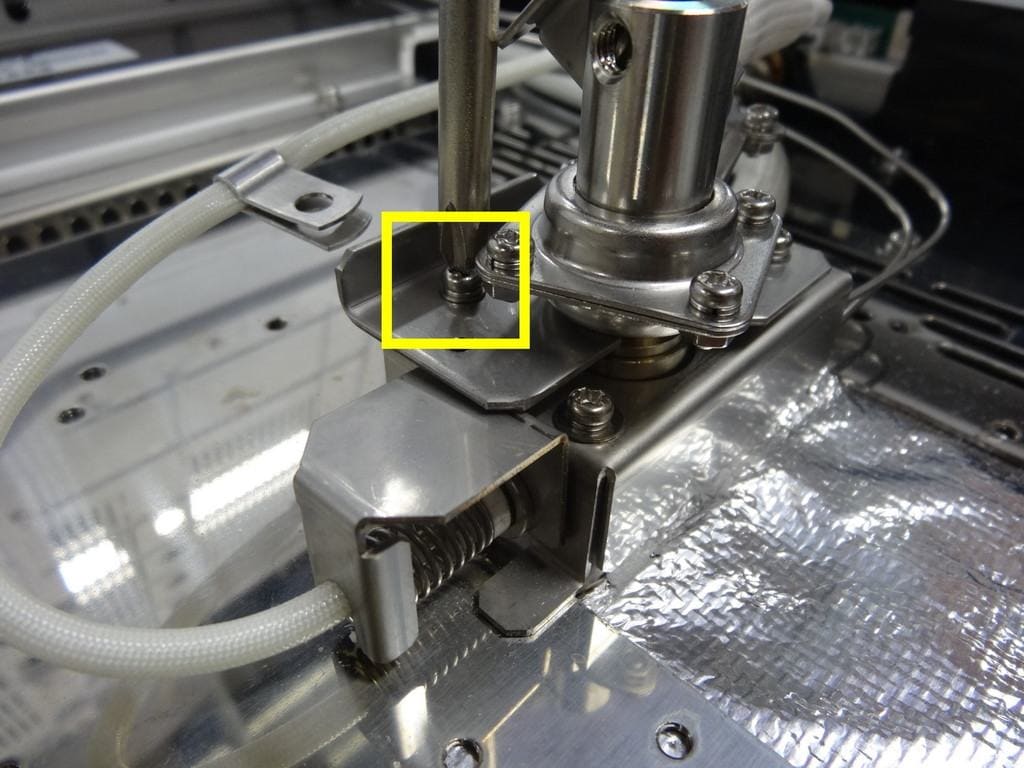

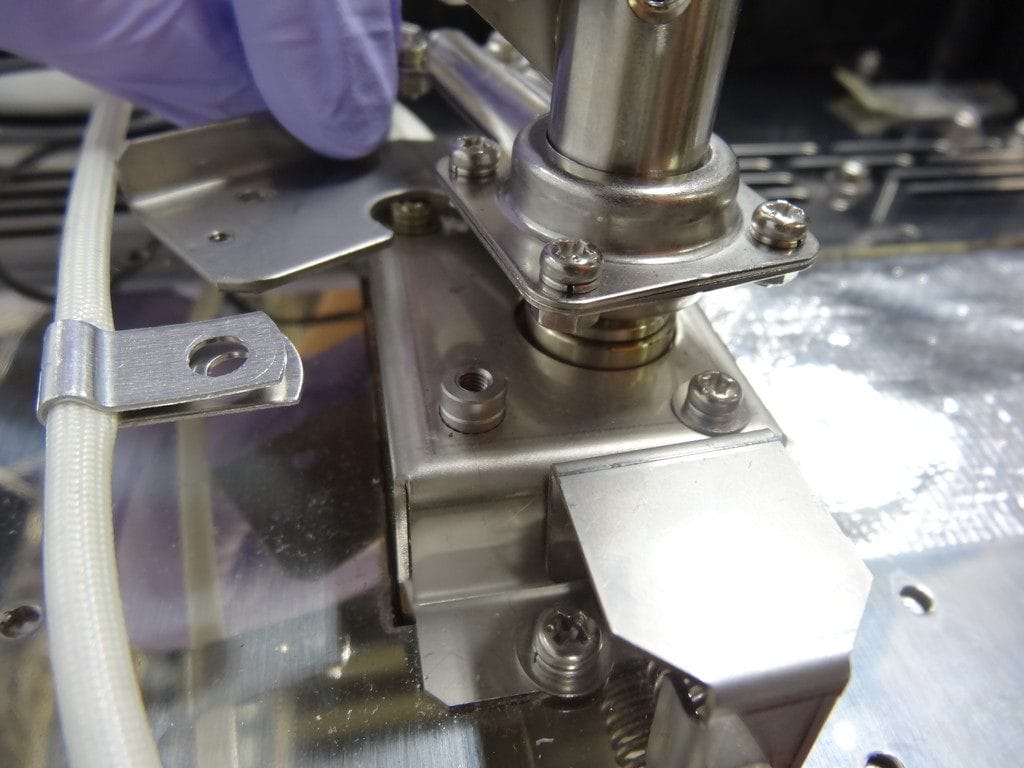

コレクタ押さえ金具の奥にあるネジを取り外します。
手順7¶

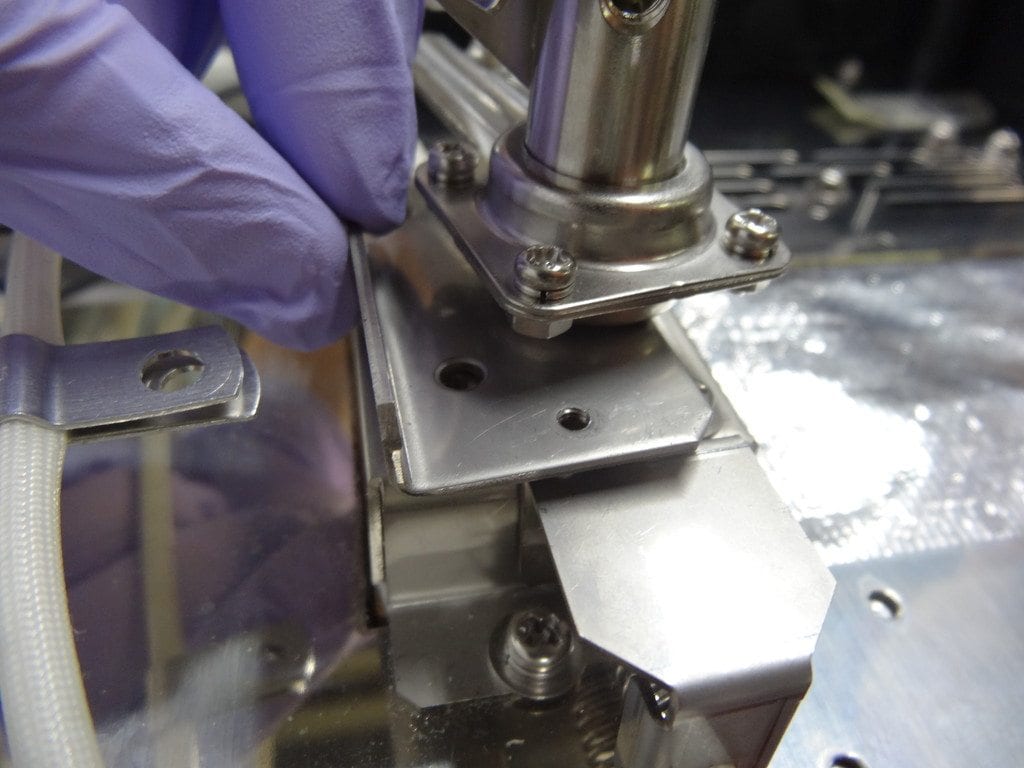

コレクタ押さえ金具を時計回りにスライドします。
手順8¶

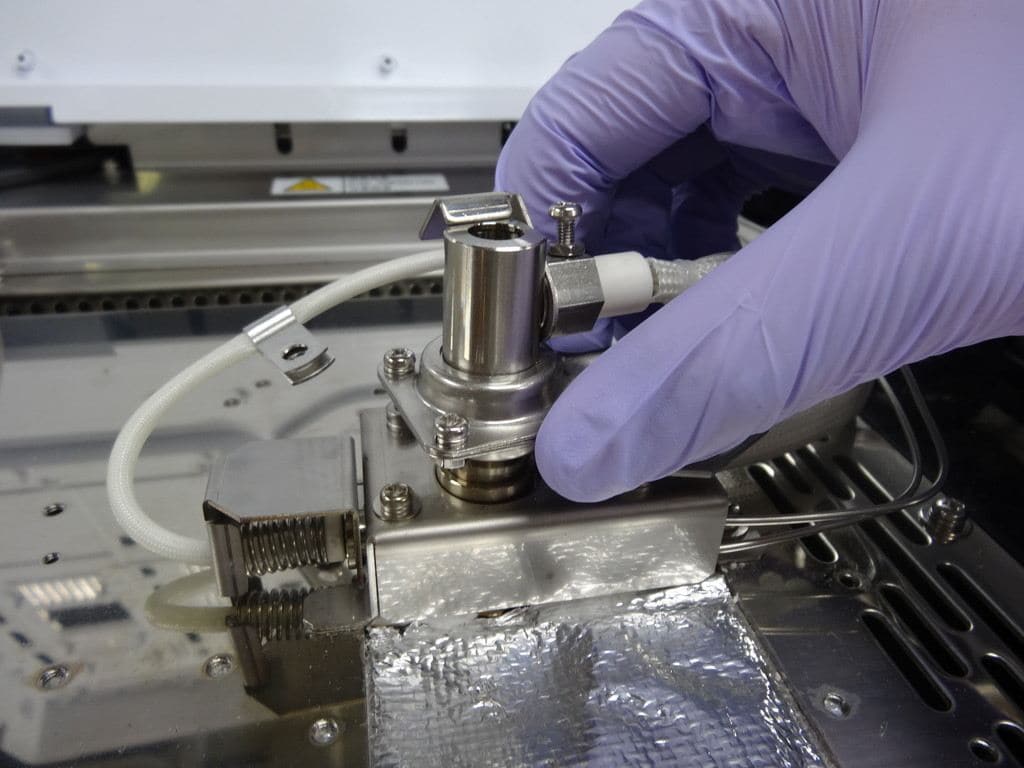

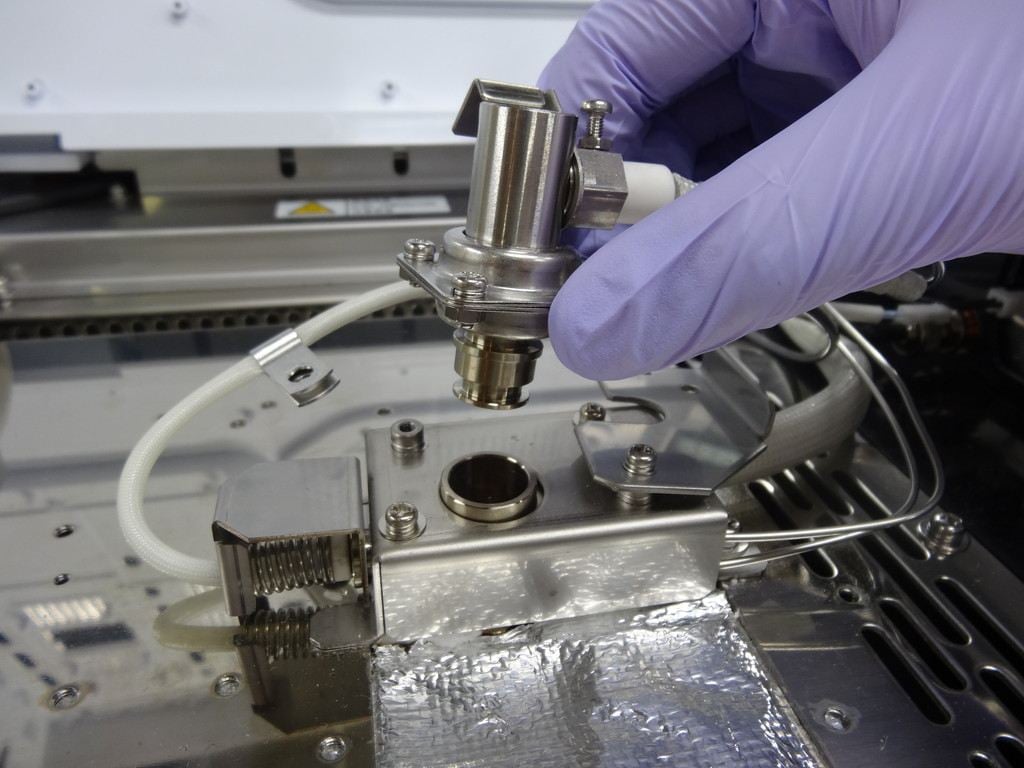

コレクタ(③)を持ち上げ取り外します。
手順9¶

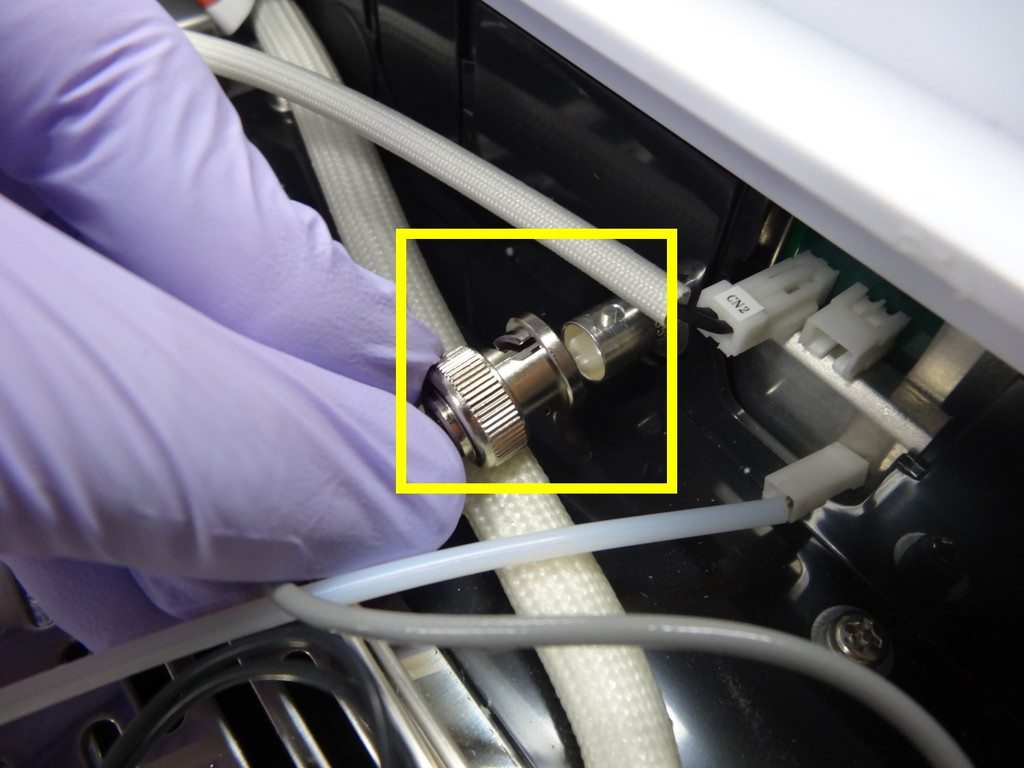

シグナルコードのコネクタを取り外します。
手順10¶

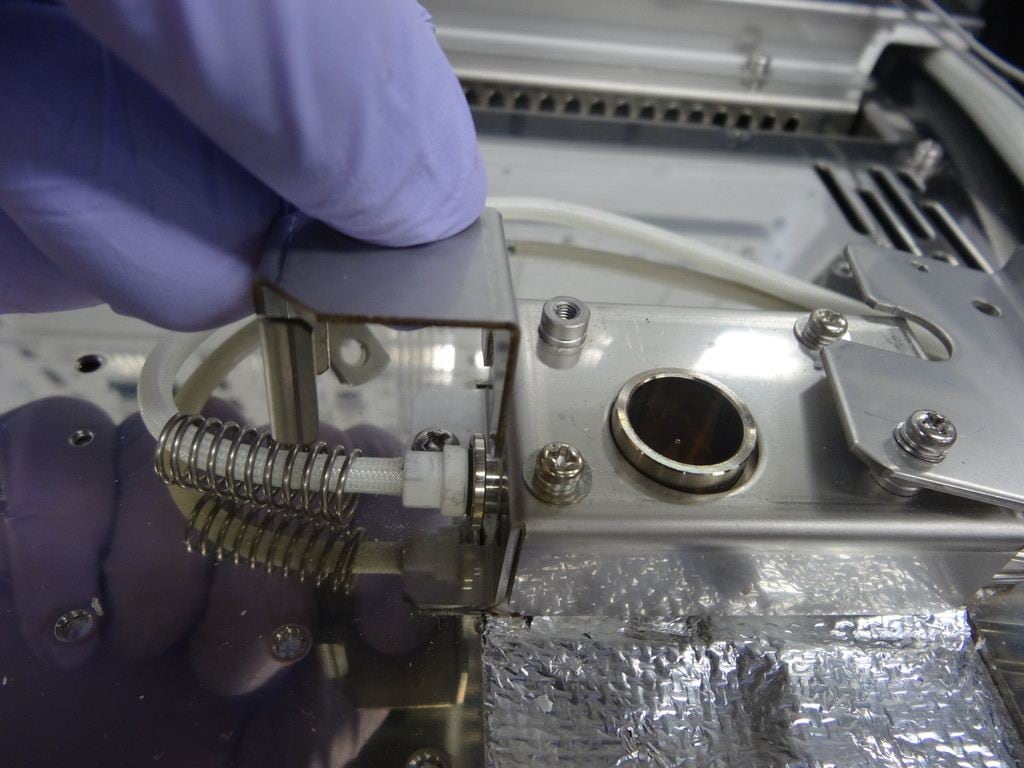

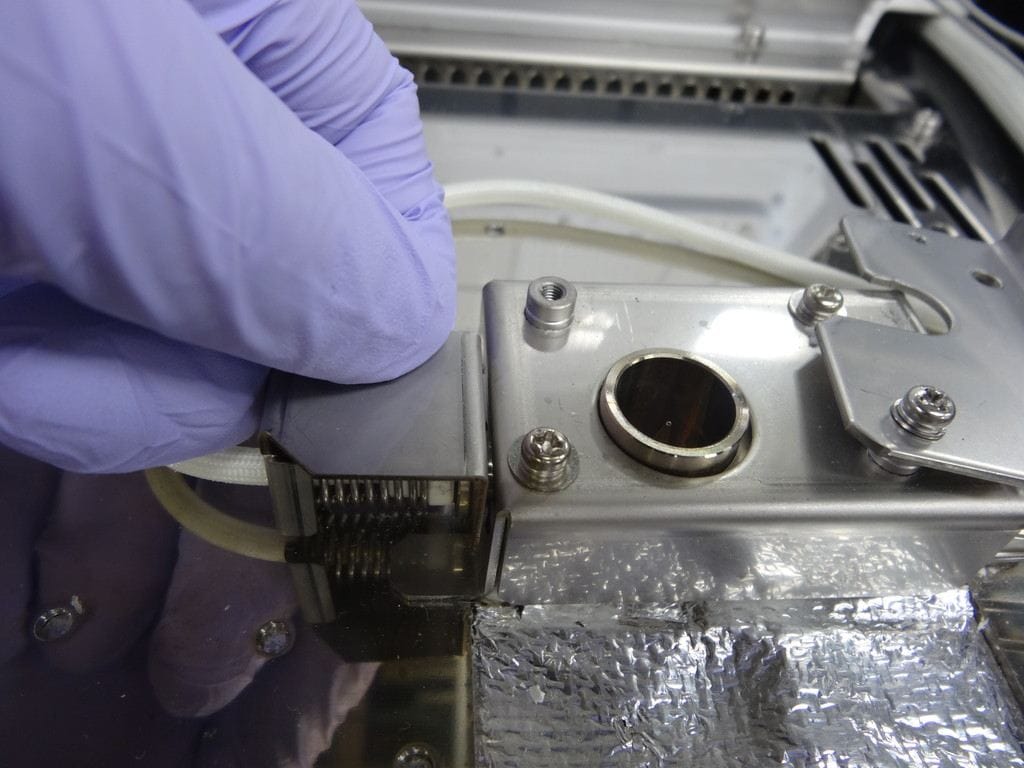

高圧電極を固定している板金を持ち上げ取り外します。
手順11¶

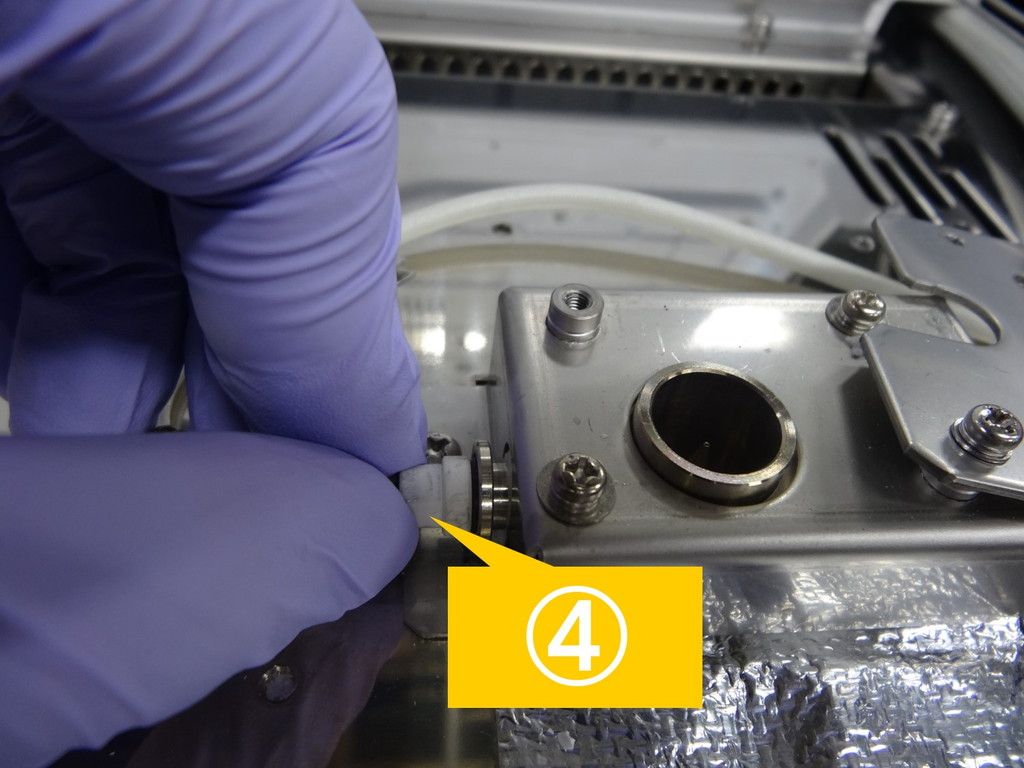

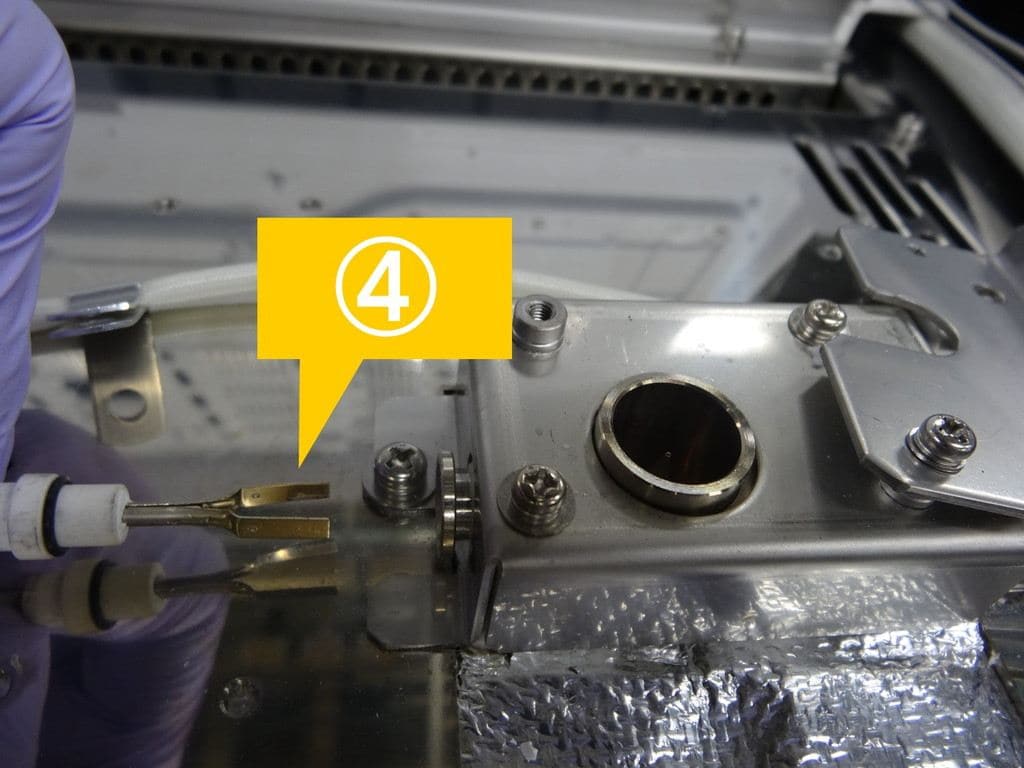

高圧電極(④)を引き抜きます。
高圧電極が汚れているときは清掃してください。清掃には、有機溶剤(アセトン、ヘキサンなど)を染み込ませた綿棒や柔らかいブラシを使用してください。
ひどい汚れやサビがあるときは、高圧電極を交換してください。

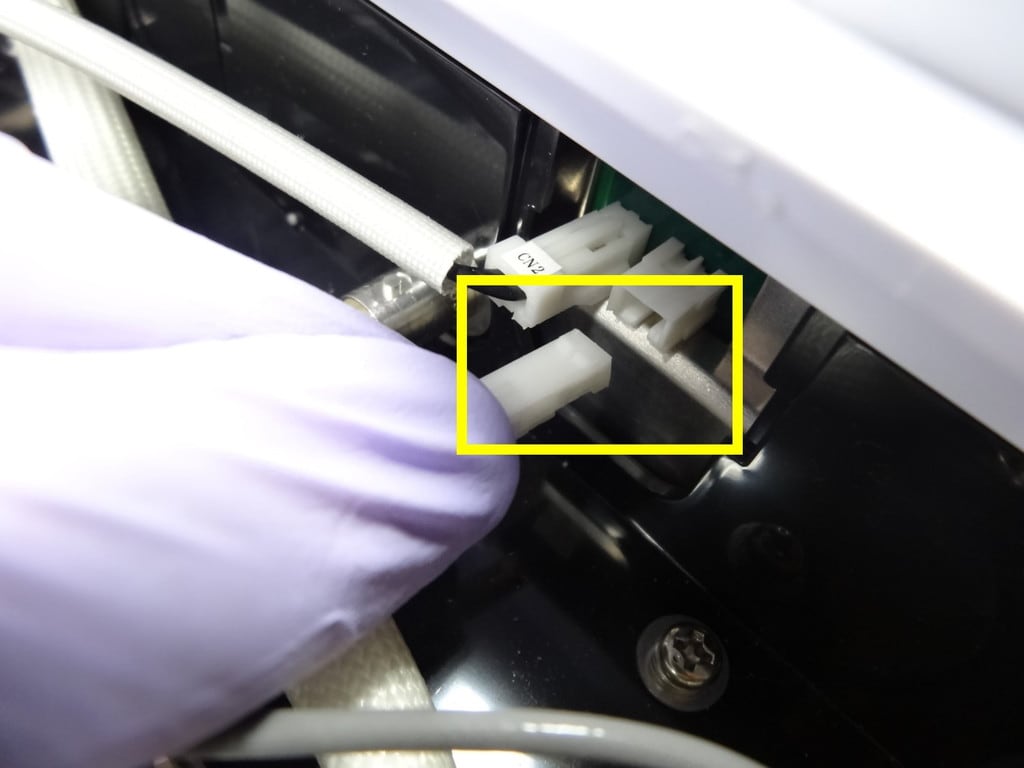

高圧電極を交換するときは、高圧コード(白色)のコネクタ(装置前面側)を取り外してください。
手順12¶

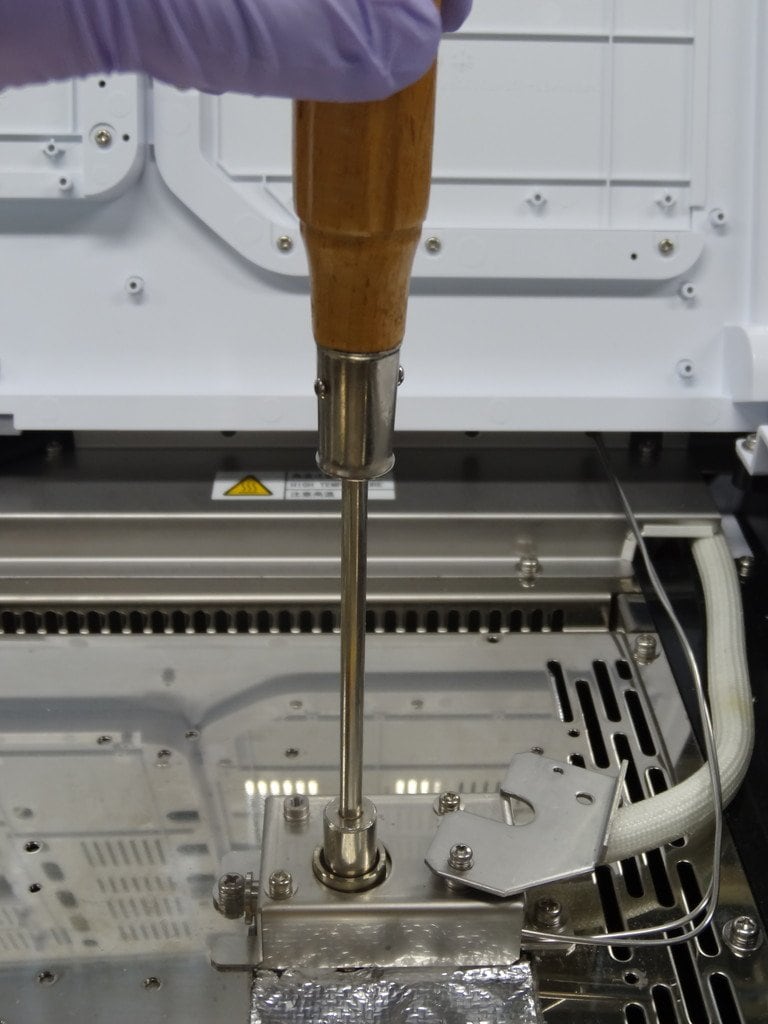

ボックスドライバー(②)でFIDノズルを緩めます。
手順13¶

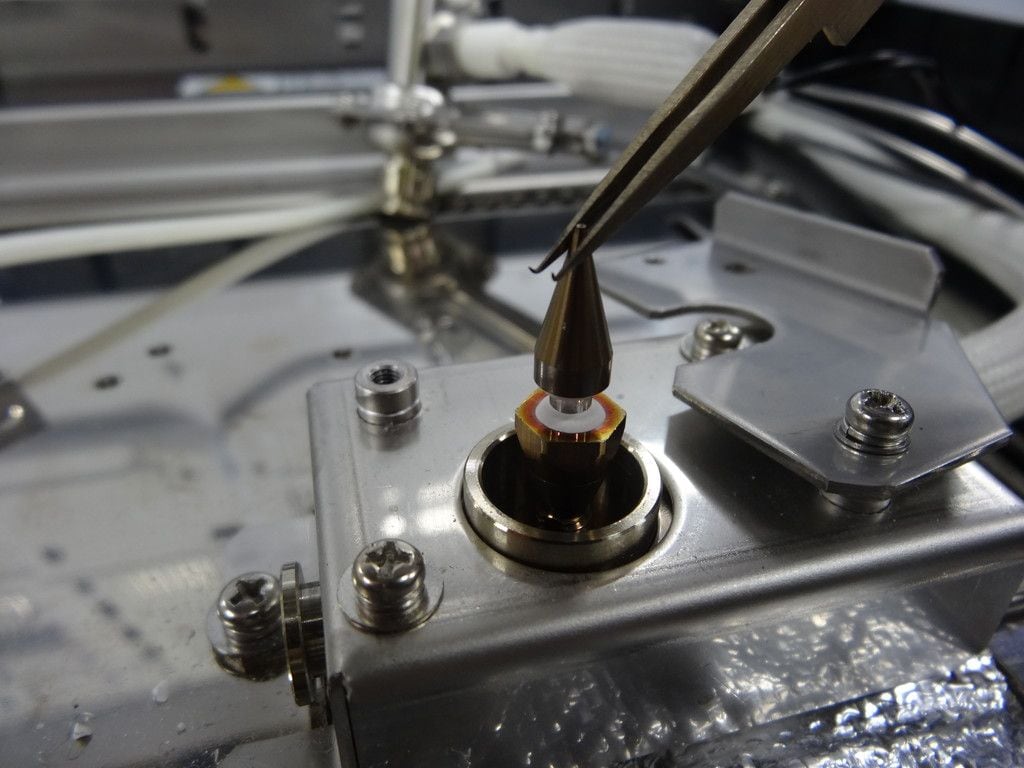

ピンセットでFIDノズルを取り外します。
![]() |
|
---|---|
![]() |
ノズルに衝撃を与えないでください。 |
手順14¶
Jetanizer(⑪)を取り付けます。
手順15¶
ボックスドライバー(②)でしっかりと止まるまで固定します。
手順16¶
高圧電極(④)を取り付けます。
手順17¶

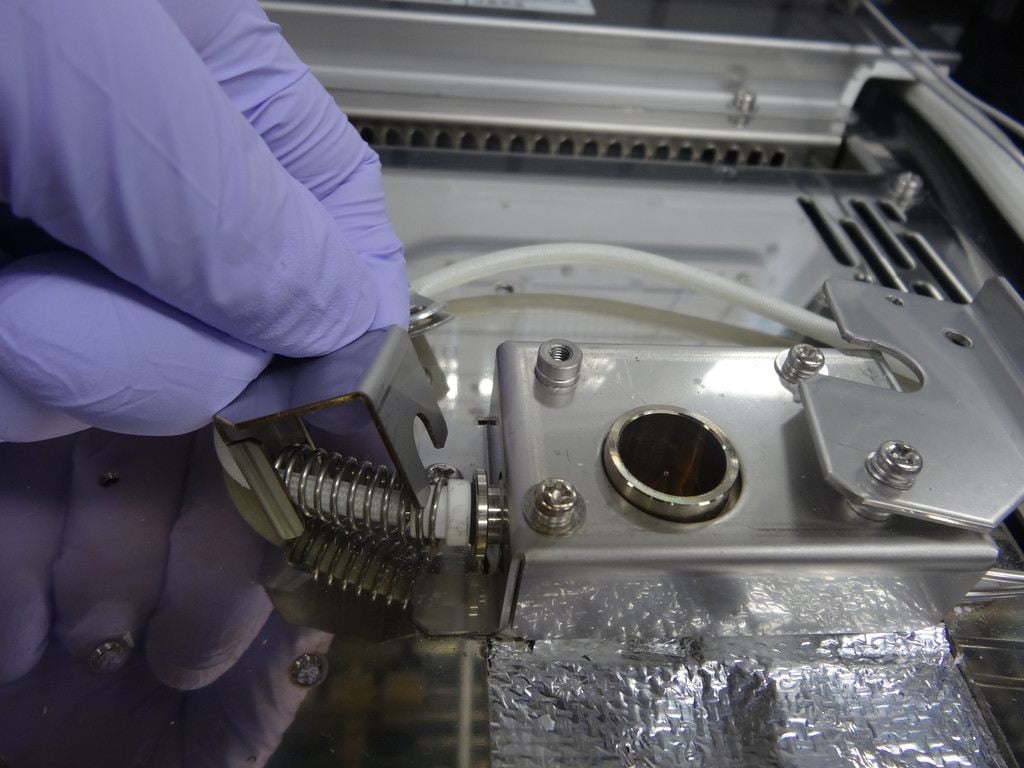

高圧電極を固定する板金を取り付けます。
板金をバネの端に引っ掛けてから、押し付けて取り付けます。
手順18¶
シグナルコードのコネクタを取り付けます。
手順19¶
コレクタ(③)を取り付けます。
手順20¶
コレクタ押さえ金具を元の位置に戻し、ネジを2か所取り付けます。
手順21¶
高圧コード用クランプを取り付け、高圧コードを固定します。
手順22¶
INJ/DET カバーを閉めます。
Jetanizer使用時は、検出器温度を400℃に設定して使用してください。
新品をはじめて据付けて使用する場合は、使用前に450℃で1時間ベーキングしてください。
カラムの差し込み長さは45mmです。FIDと異なる点にご留意ください。
