FTD コレクタの交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
|---|---|---|---|---|
① |
FTDコレクタ（キャピラリ用、外筒無し） |
1 |
高マトリックス試料用 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶
INJ/DETカバーを開けます。
手順3¶

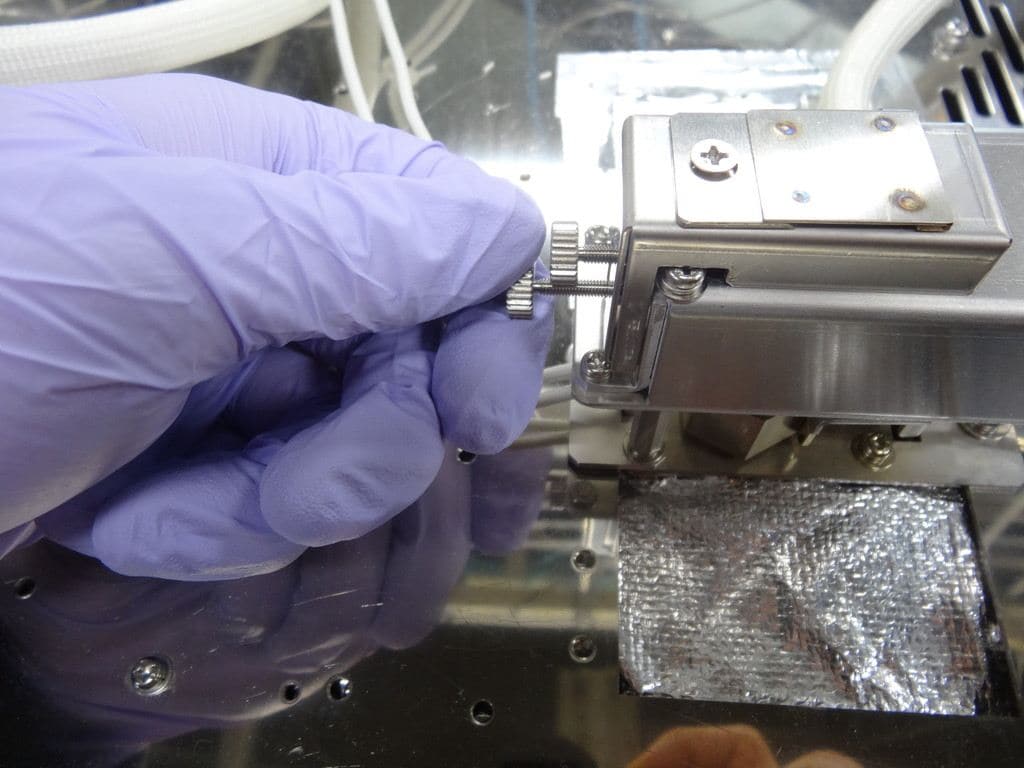

コレクタ固定ローレットネジを2本緩めます。
手順4¶

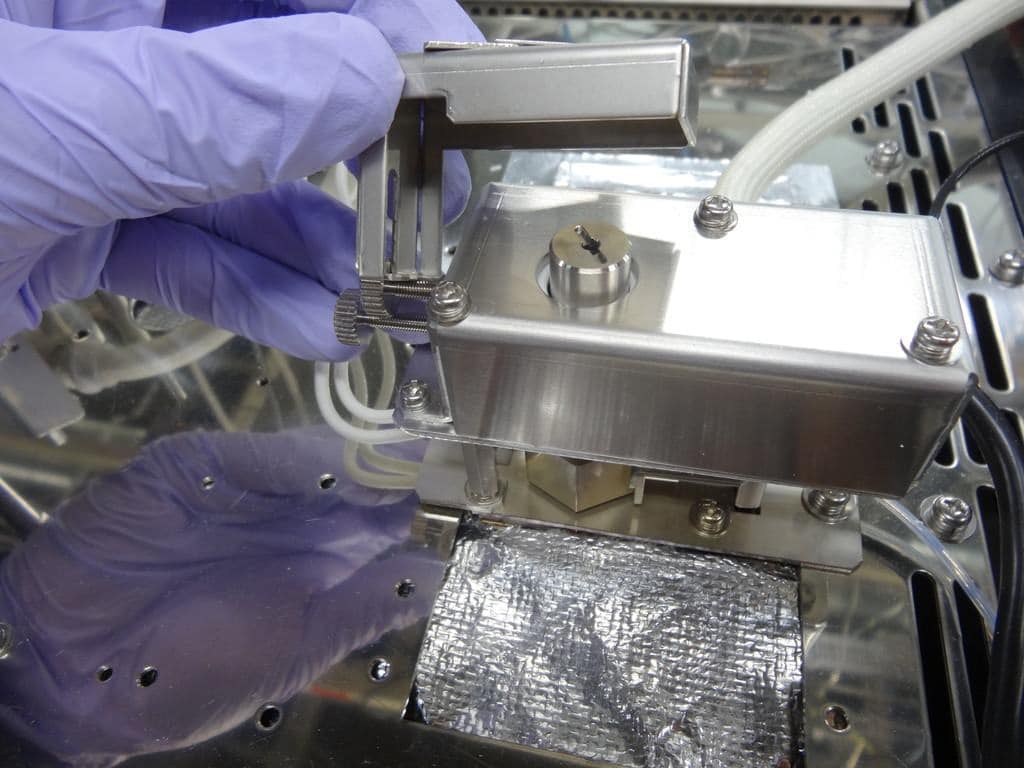

コレクタカバーを取り外します。
コレクタカバーの内側にアルカリソース由来のシリカが析出し、排気穴を塞いでいないかどうかを確認します。シリカの析出が多くみられるときは、ノイズレベルの上昇や感度低下の原因になります。紙ワイパーなどで取り除いてください。
手順5¶

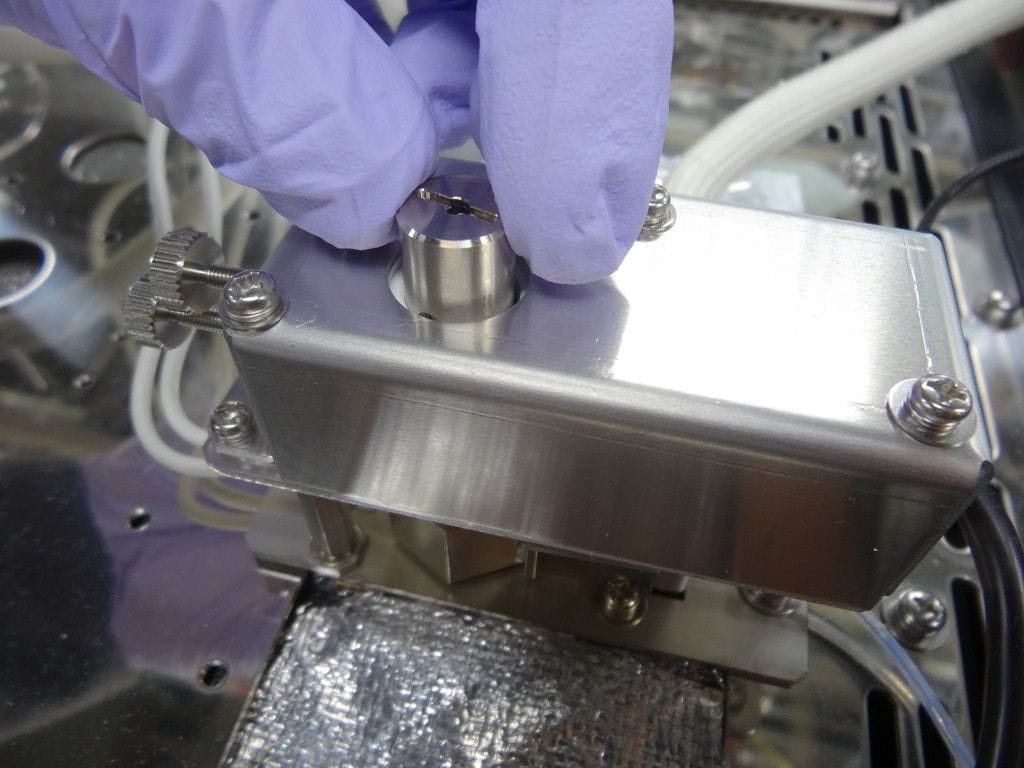

FTDコレクタを反時計回りに回して緩めます。
手順6¶

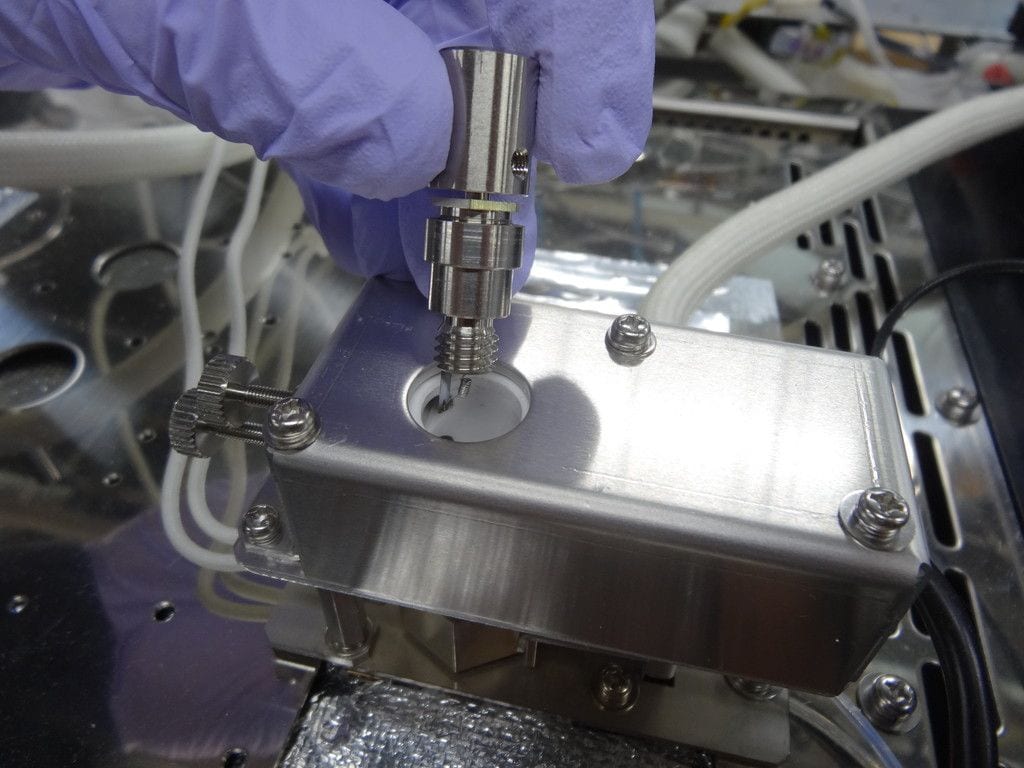

FTDコレクタを取り外します。
手順7¶
新しいFTDコレクタを取り付け、底に当たるところまで回します。
注記
強く締め付け過ぎるとフィラメントが断線することがあります。FTDコレクタの取り付けは、ドライバーなどの工具は使用せずに、手で取り付けてください。
手順8¶
コレクタカバーを取り付けます。
手順9¶

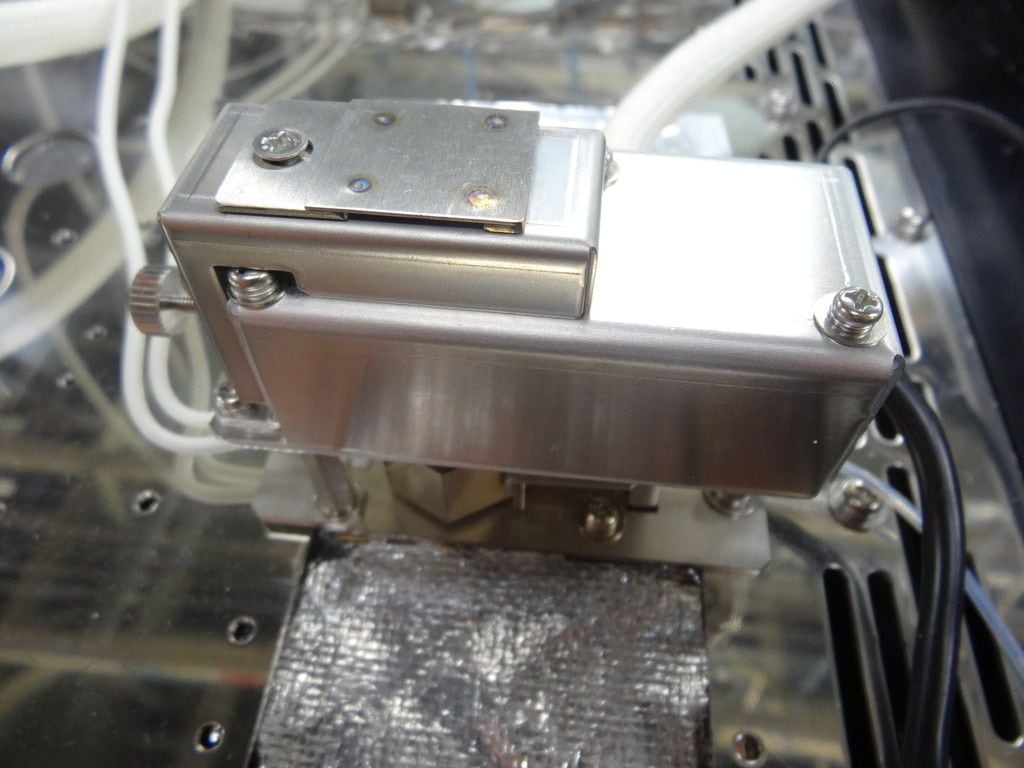

コレクタ固定ローレットネジを上下交互に数回締め付けます。
片方を締めたときにもう一方が緩むことがあります。必ず複数回締め付け、十分に固定できているか確認してください。コレクタ固定ローレットネジが緩むと、アルカリソースの赤熱が弱くなり感度低下の原因になることがあります。
手順10¶
INJ/DETカバーを閉めます。
