FPD 干渉フィルタの交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
FPDフィルタ,S(青色) |
1 |
||
② |
FPDフィルタ,P(黄色) |
1 |
||
③ |
FPDフィルタ,Sn(黒色) |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶

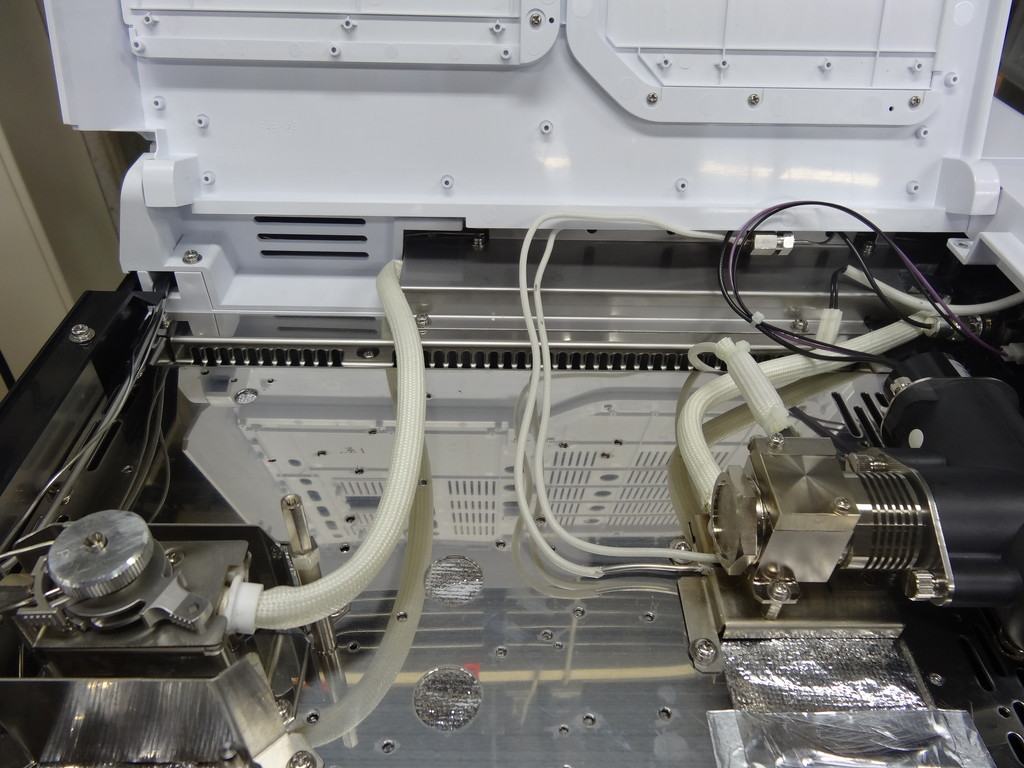

INJ/DETカバーを開けます。
手順3¶

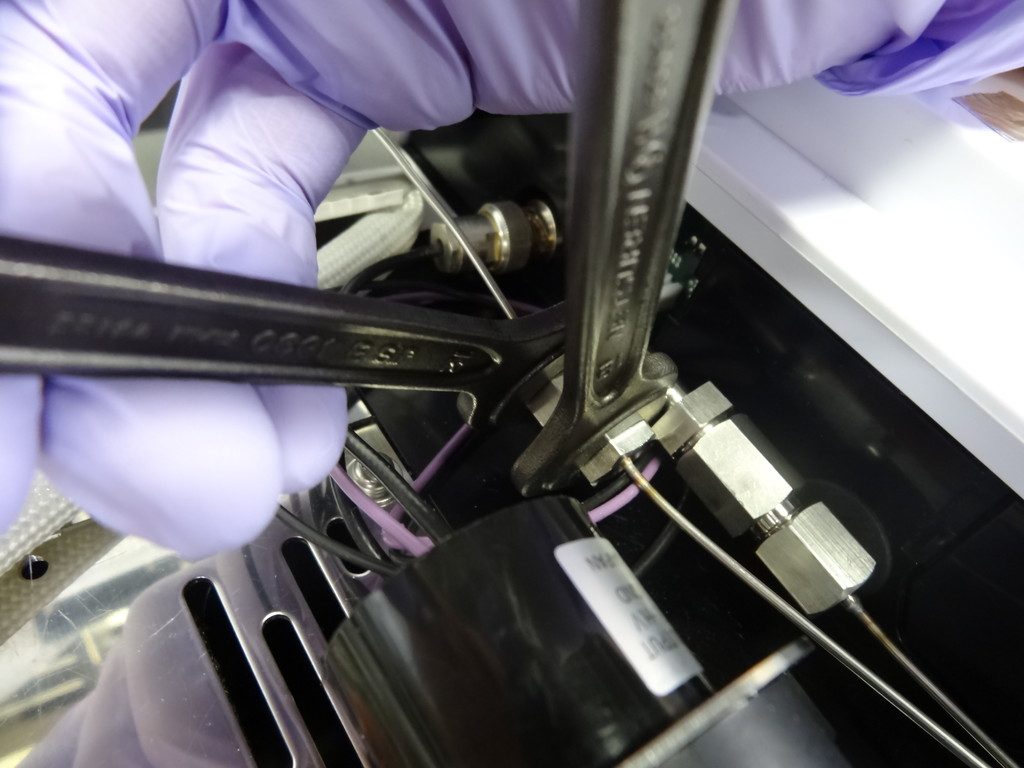

ホトマルパージキットを使用しているときは、ホトマル部とフローコントローラの接続部を取り外します。
手順4¶

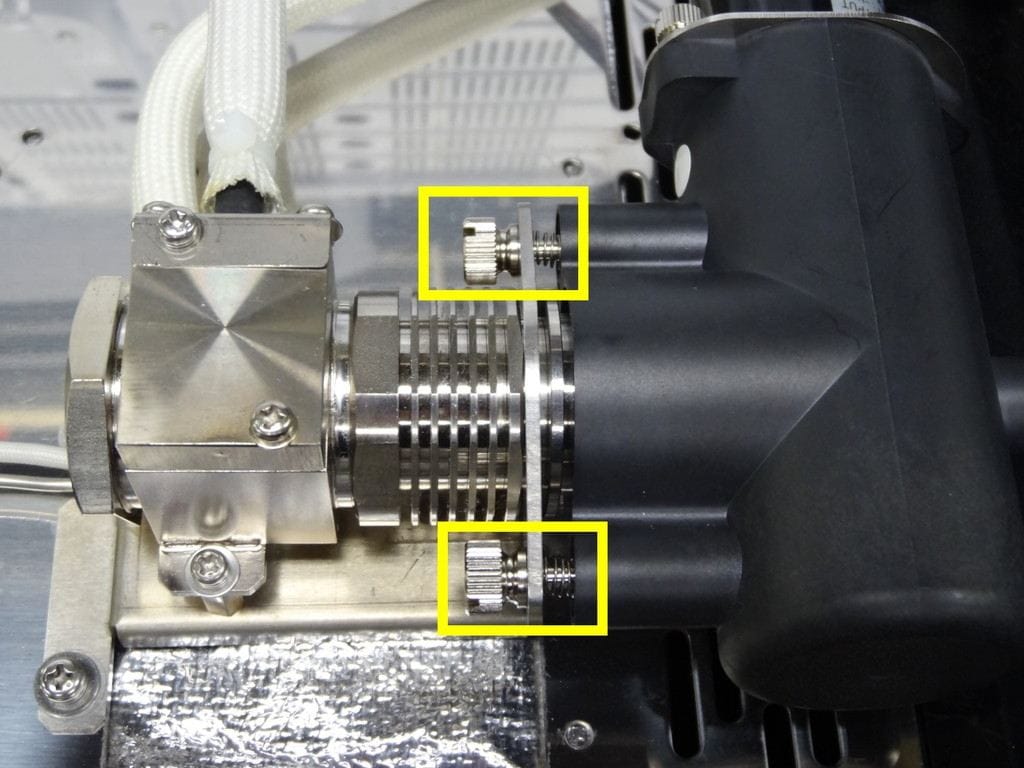

ホトマル部とイグナイタ部を接続しているネジを2か所緩めます。
手順5¶

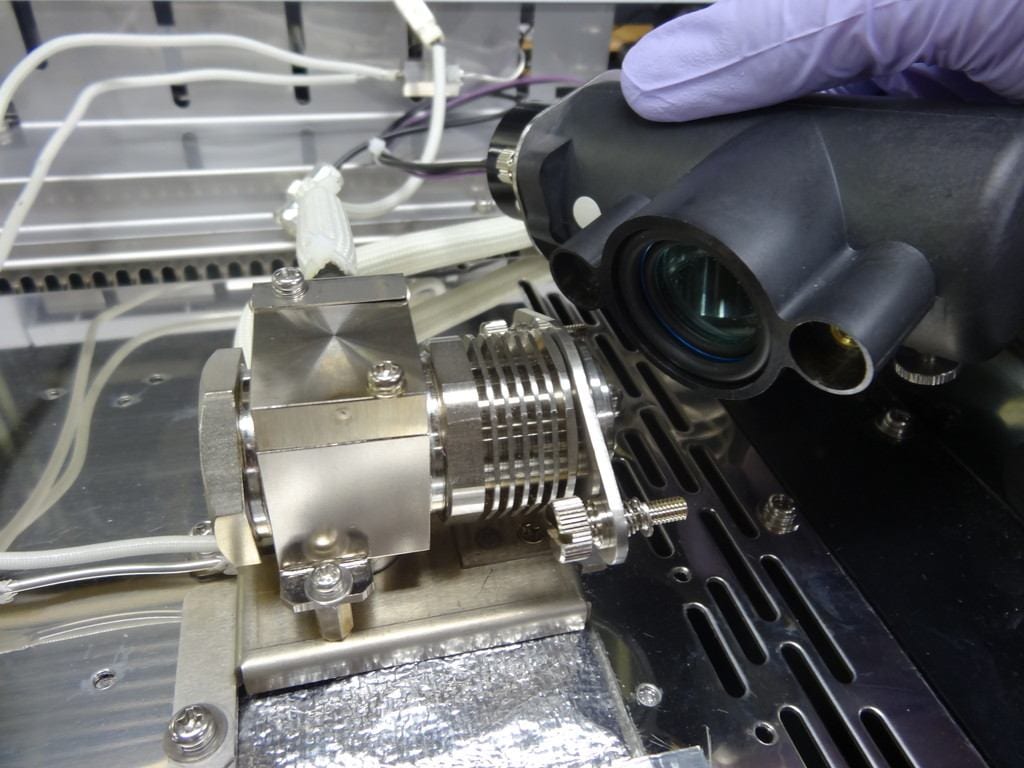

ホトマル部を取り外します。
ホトマルの受光部は、極力強い光が当たらないようアルミ箔などで遮光してください。
手順6¶
O-リングを取り外します。
手順7¶
干渉フィルタを取り外します。
手順8¶
フィルタ面の汚れを確認します。
フィルタ面に汚れがある場合には柔らかい布などで拭き取ってください。
手順9¶

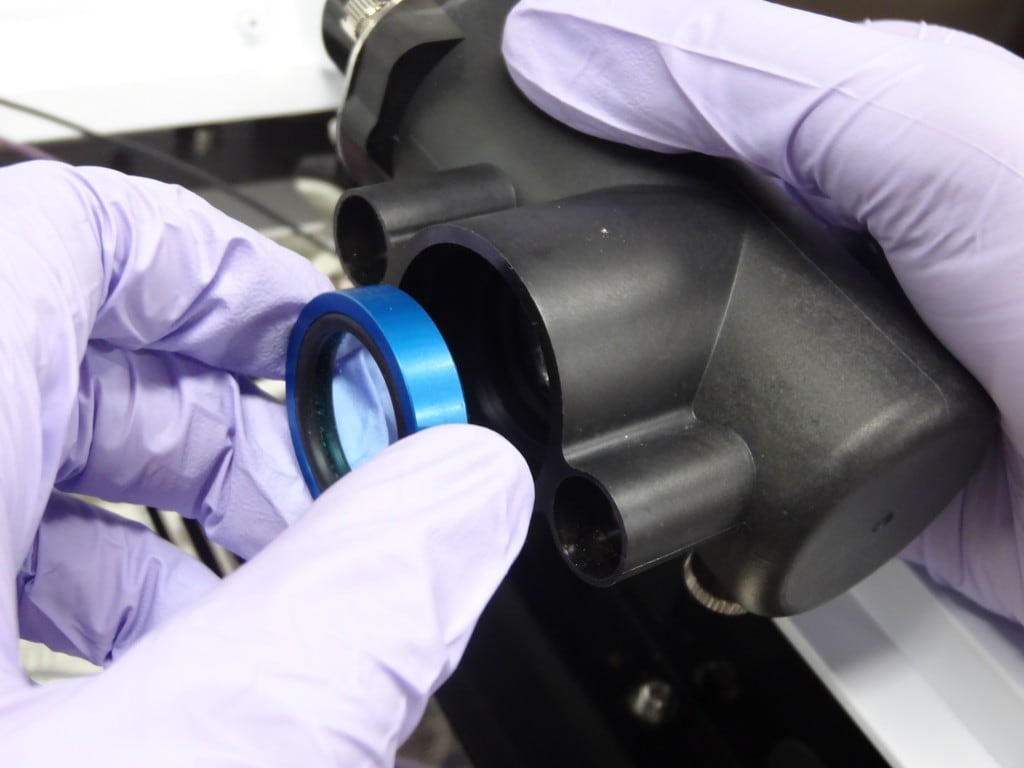

ホトマル部に干渉フィルタを取り付けてから、O-リングを取り付けます。
フィルタハウジングには段差がついています。径の小さいほうをホトマルケース側にして、取り付けてください。
手順10¶

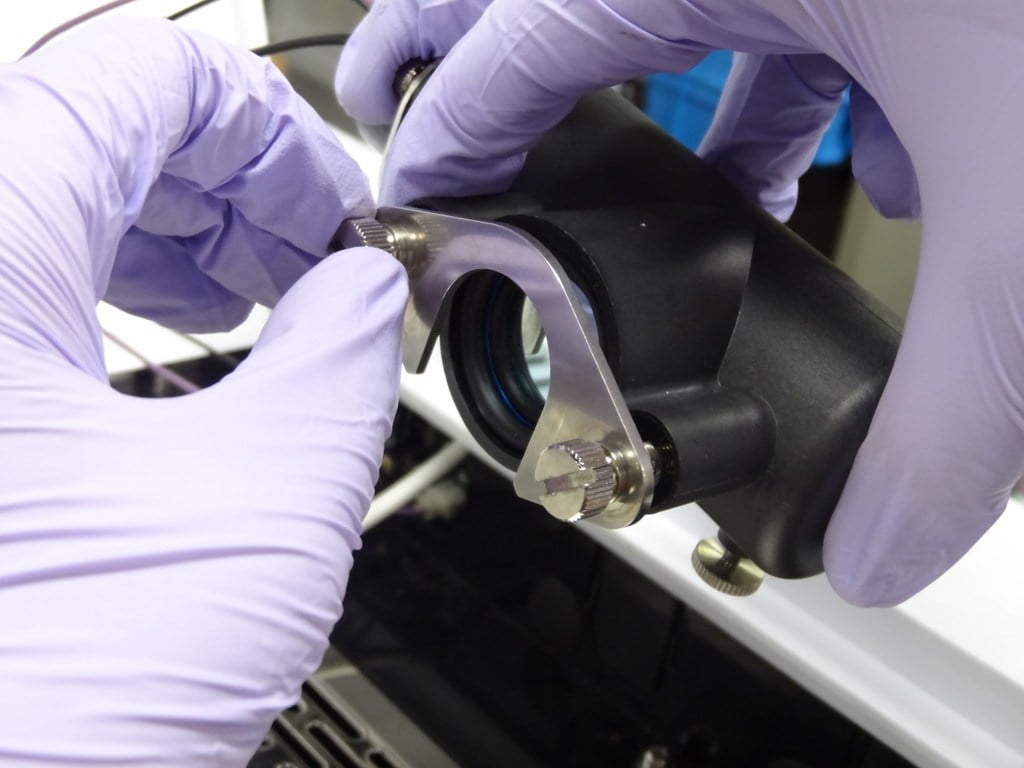

ホトマル部にネジを2か所仮止めします。
手順11¶

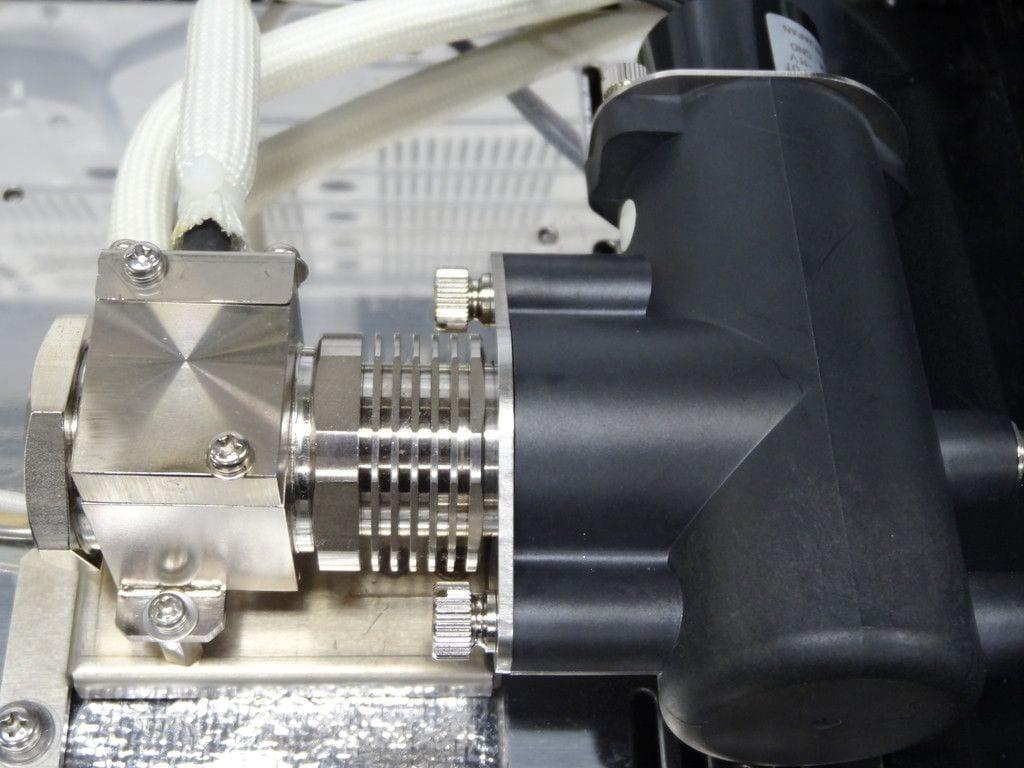

ホトマル部をイグナイタ部に接続し、緩まないようにネジでしっかり固定します。
手順12¶
ホトマルパージキットを使用しているときは、ホトマル部とフローコントローラの接続部を取り付けます。
手順13¶
INJ/DETカバーを閉めます。
