FPD イグナイタフィラメントの点検
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
プラスドライバー |
1 |
||
② |
イグナイタASSY,FPD |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶

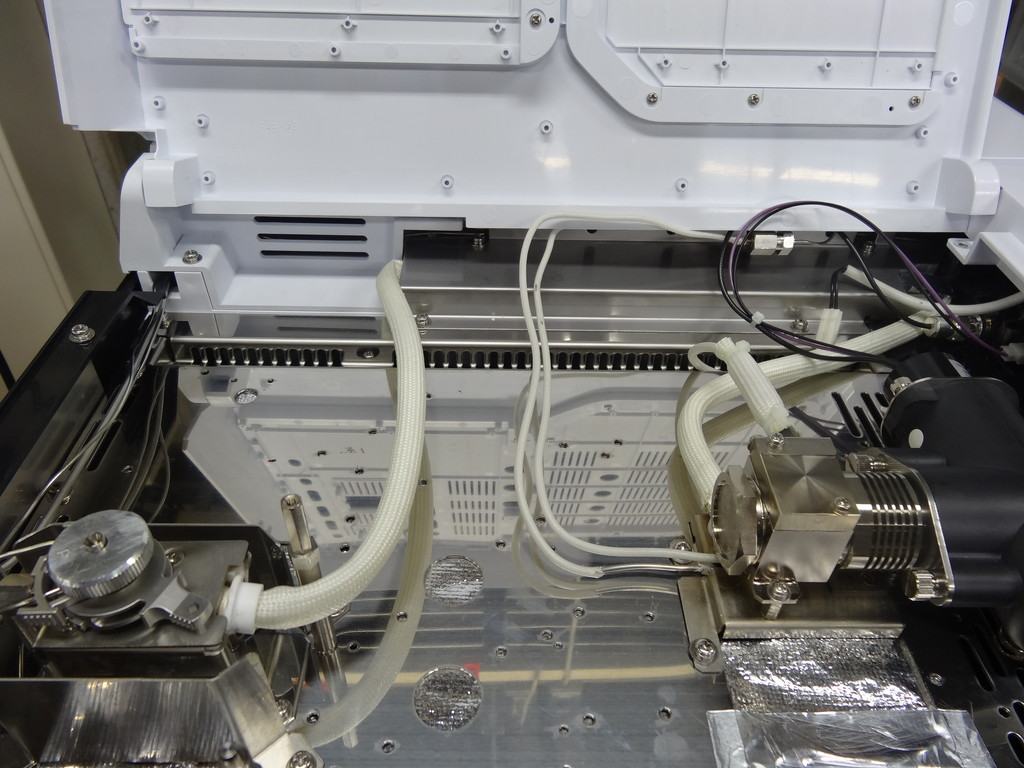

INJ/DETカバーを開けます。
手順3¶

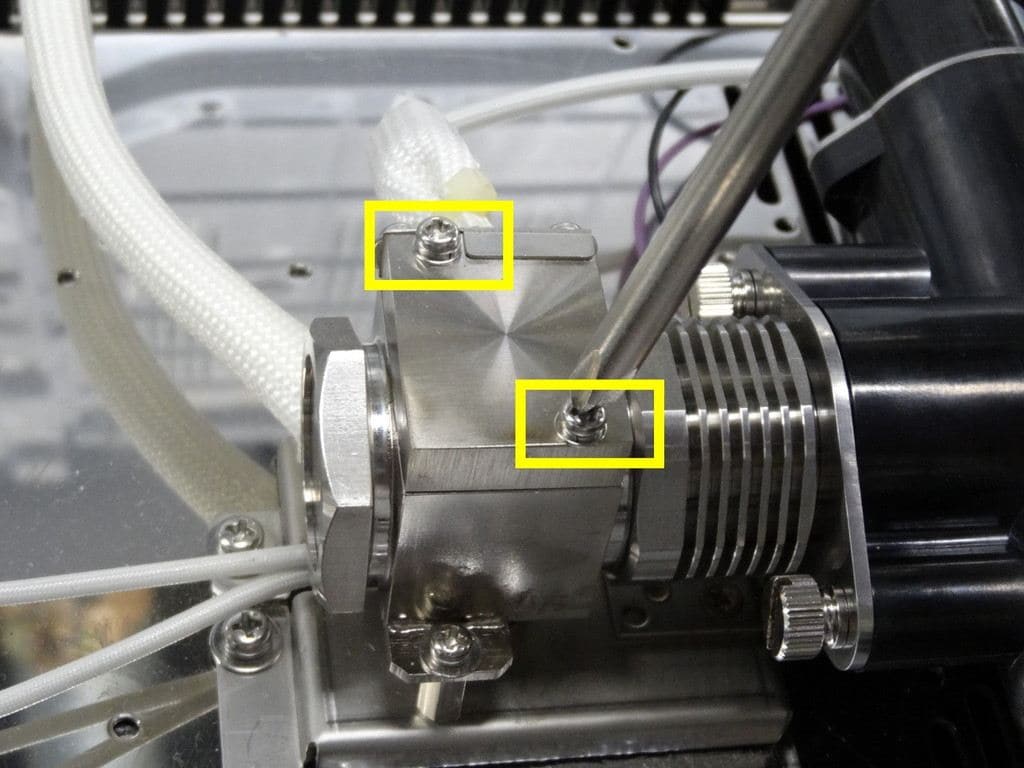

プラスドライバー(①)でFPD本体固定ネジを取り外します。
手順4¶

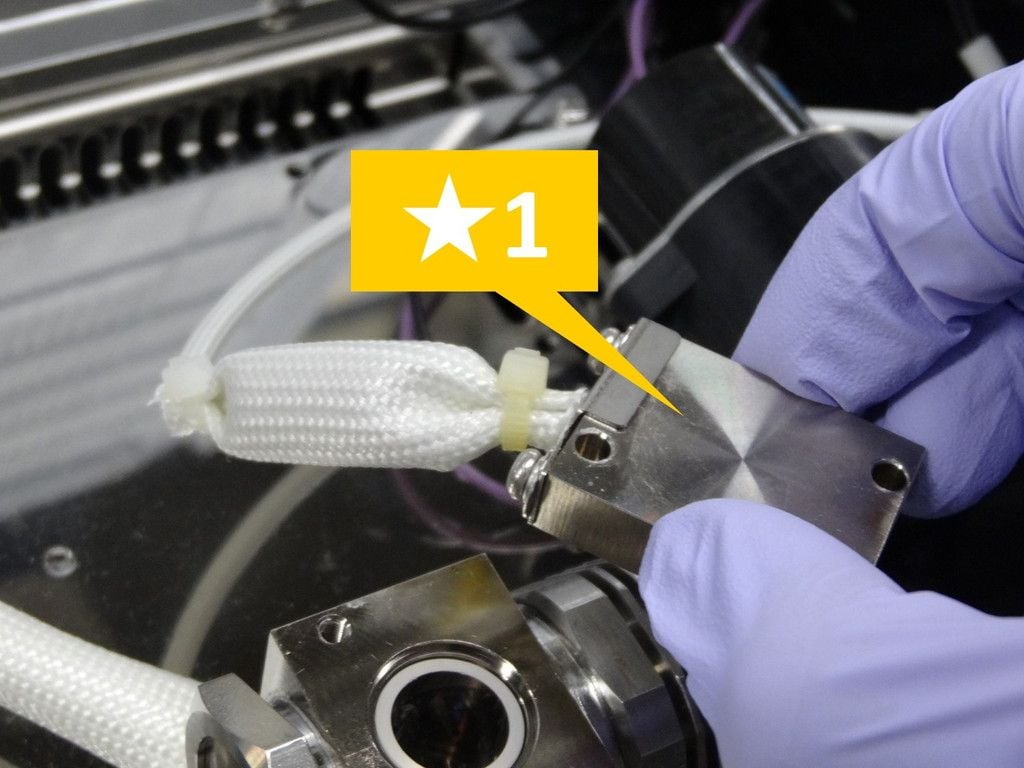

ヘッド部(★1)を取り外します。
手順5¶

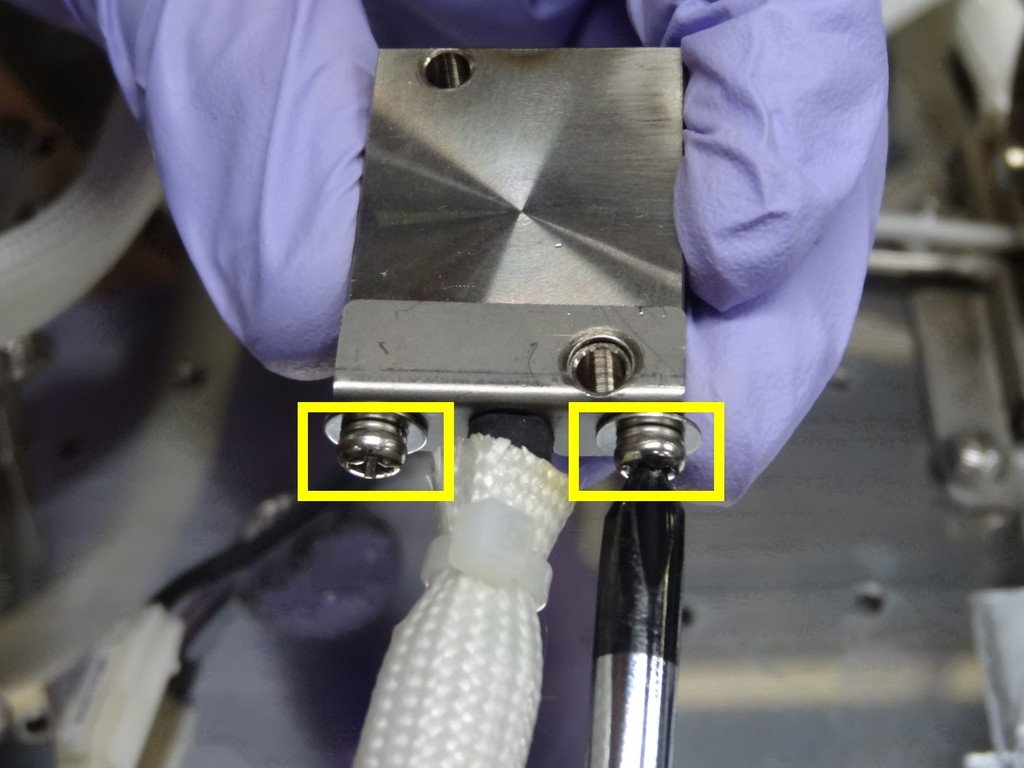

プラスドライバーでイグナイタ固定ネジを2か所取り外します。
手順6¶

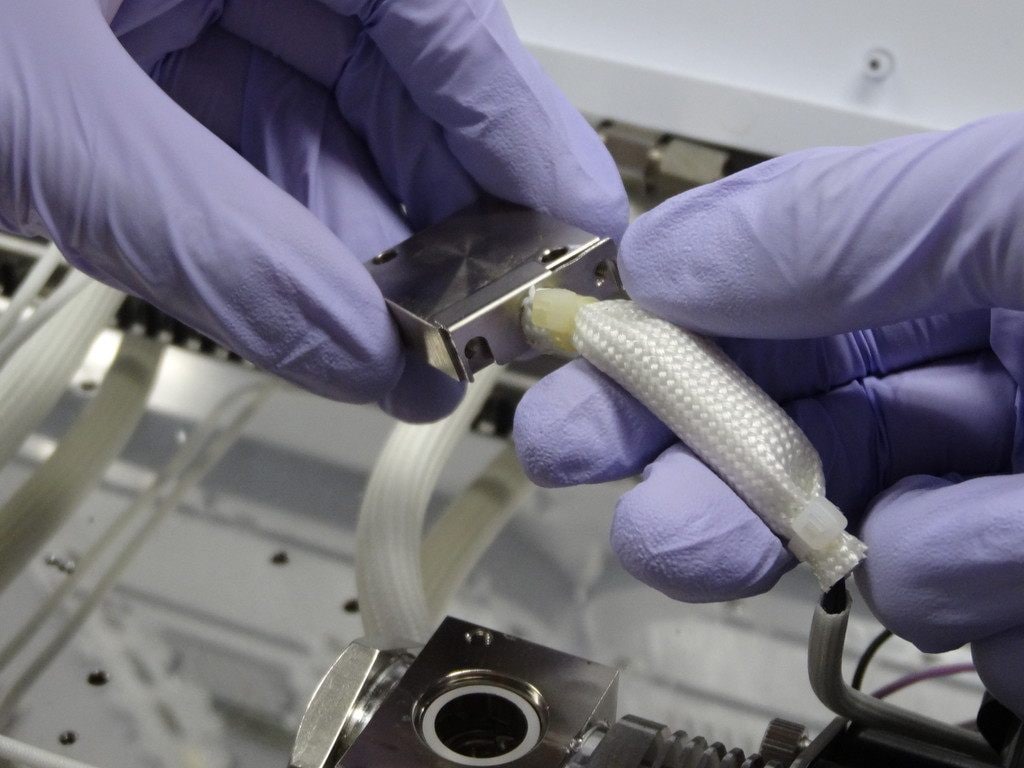

イグナイタ押さえを取り外します。
手順7¶

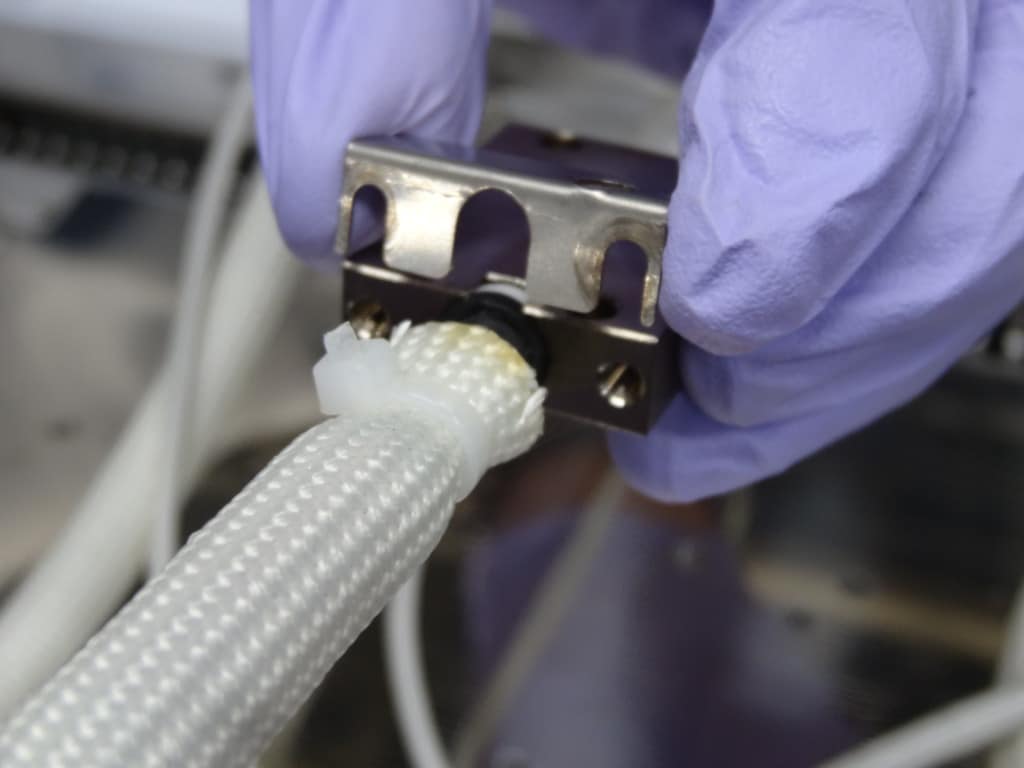

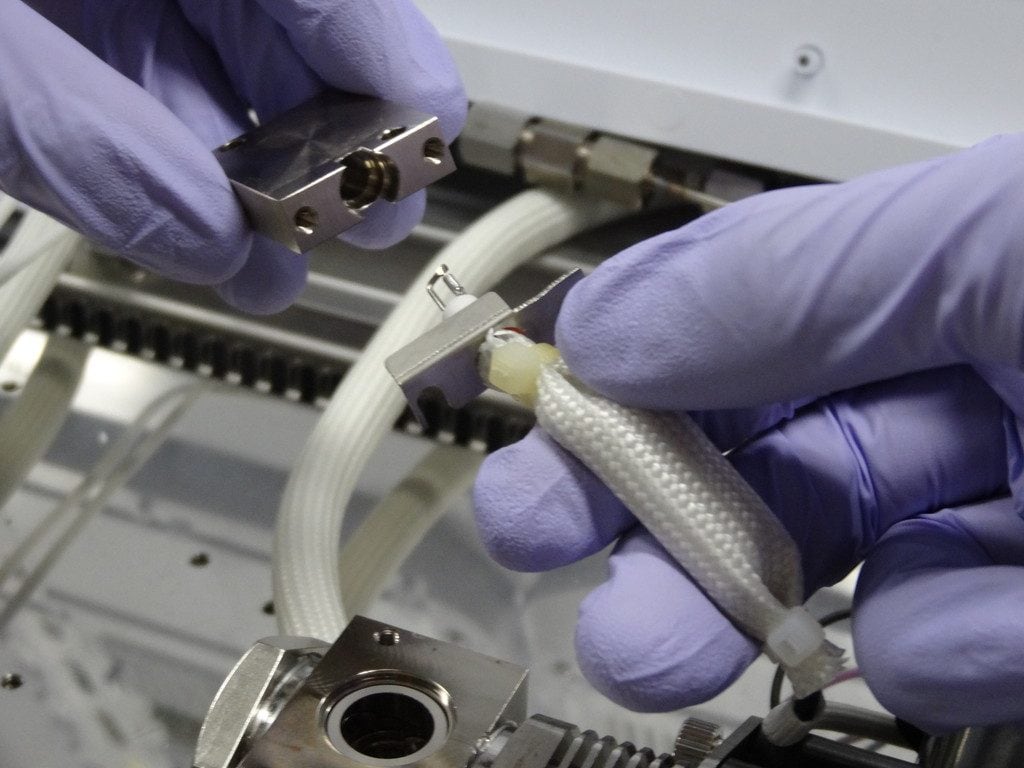

イグナイタフィラメントをヘッド部からゆっくりと引き抜きます。

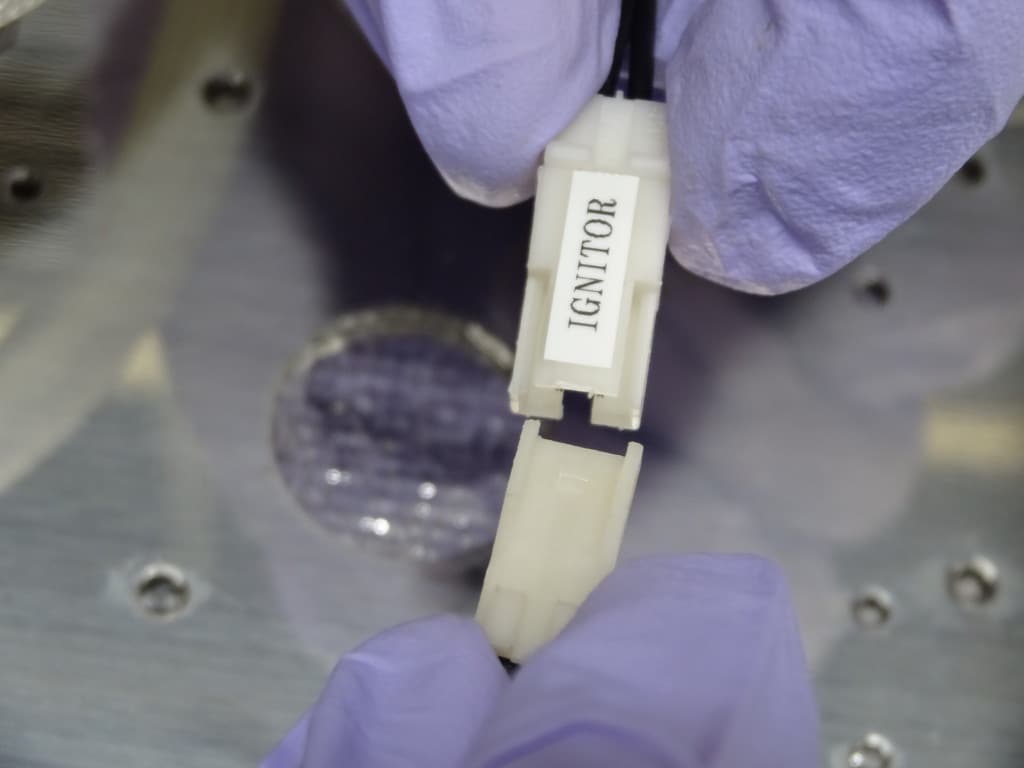

フィラメントに断線や劣化がないか確認します。断線や劣化があれば、コネクタを外して新しいイグナイタに交換してください。
手順8¶
イグナイタフィラメントをヘッド部に差し込みます。
手順9¶
イグナイタ押さえを取り付け、2箇所のネジで固定します。
手順10¶
ヘッド部を取り付けます。
手順11¶
プラスドライバー(①)でFPD本体固定ネジを取り付けます。
手順12¶
NJ/DETカバーを閉めます。
