FID イグナイタの交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
イグナイタASSY |
1 |
||
② |
プラスドライバー |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶

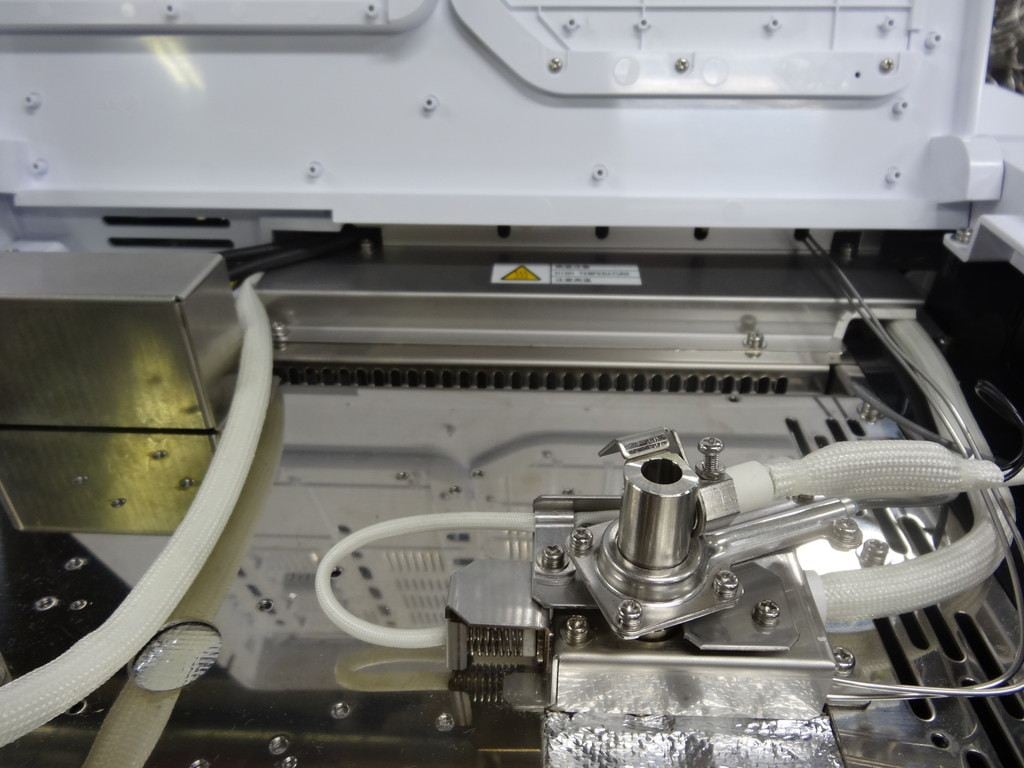

INJ/DETカバーを開けます。
手順3¶

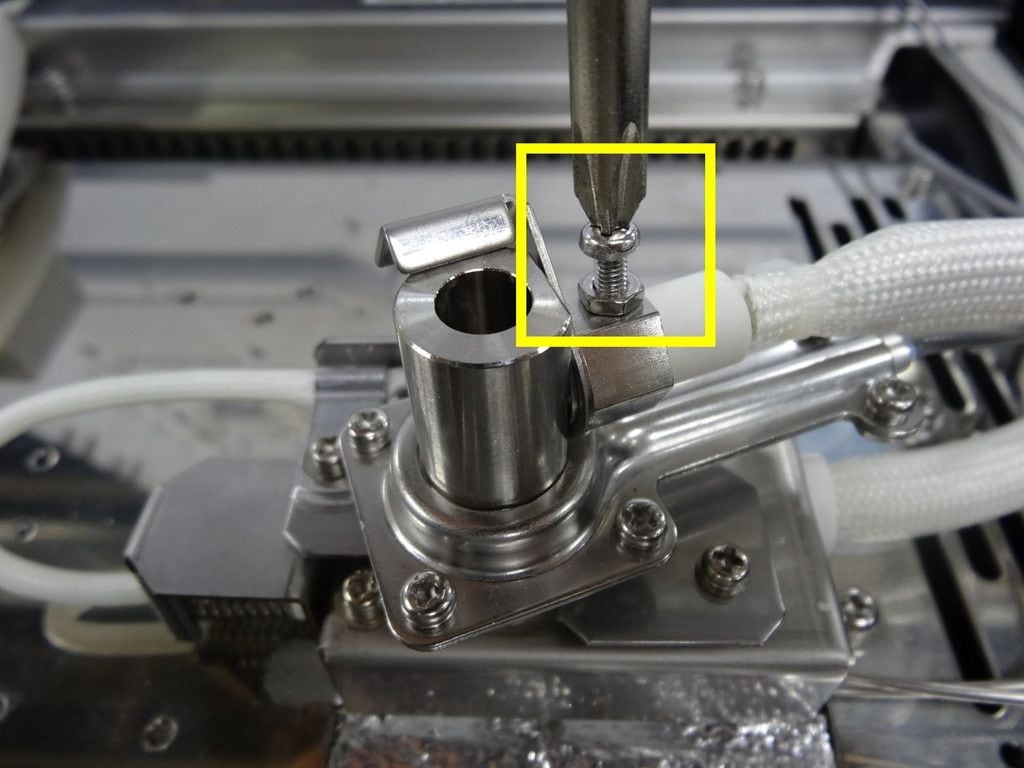

プラスドライバー(②)で、イグナイタを固定しているネジを緩めます。
手順4¶

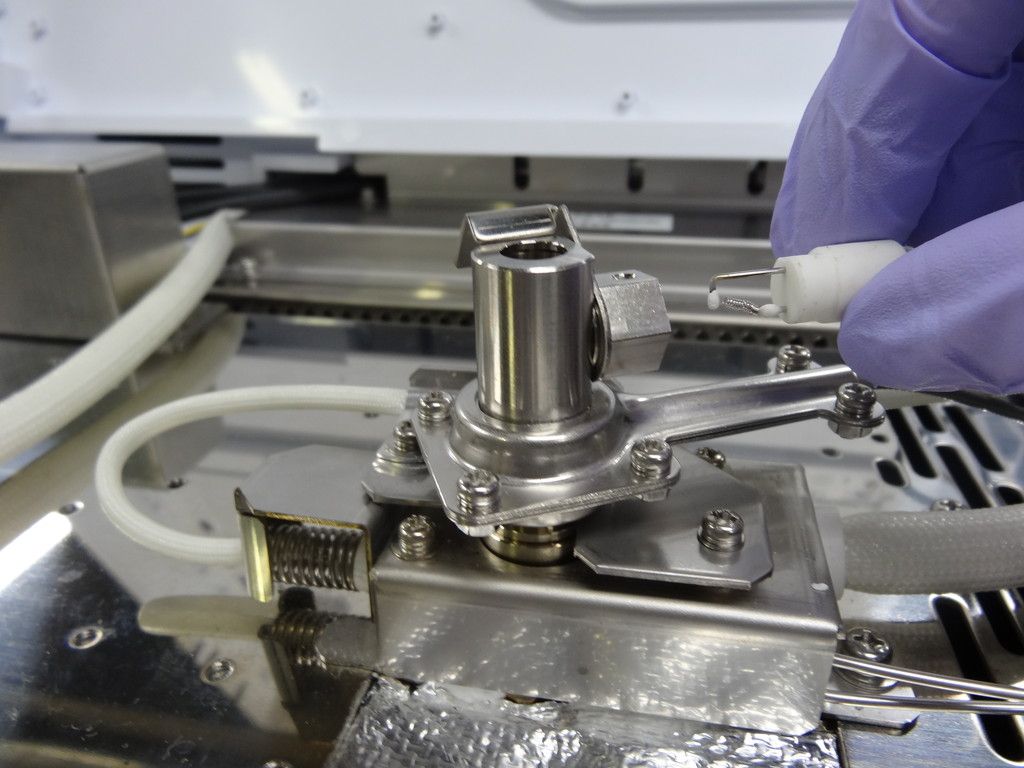

イグナイタを引き抜きます。
フィラメントに断線や腐食がないか確認します。断線や腐食があればイグナイタの交換が必要です。
手順5¶

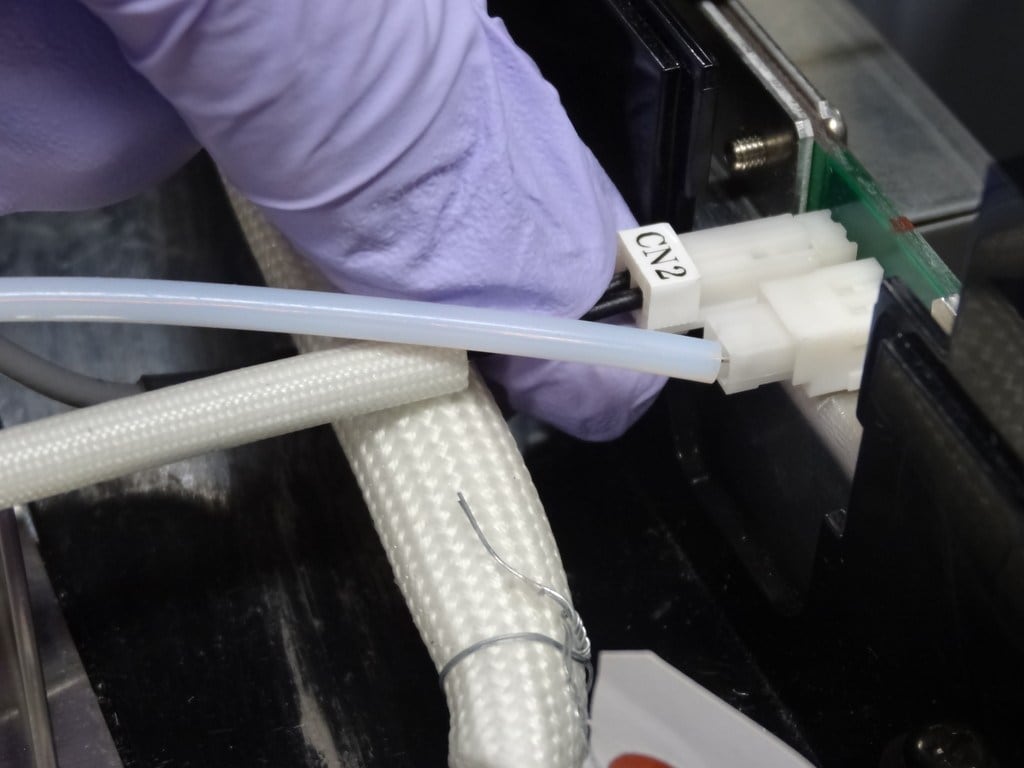

FIDアンプ(黒色のケーブル)のコネクタ(CN2)を取り外します。
手順6¶

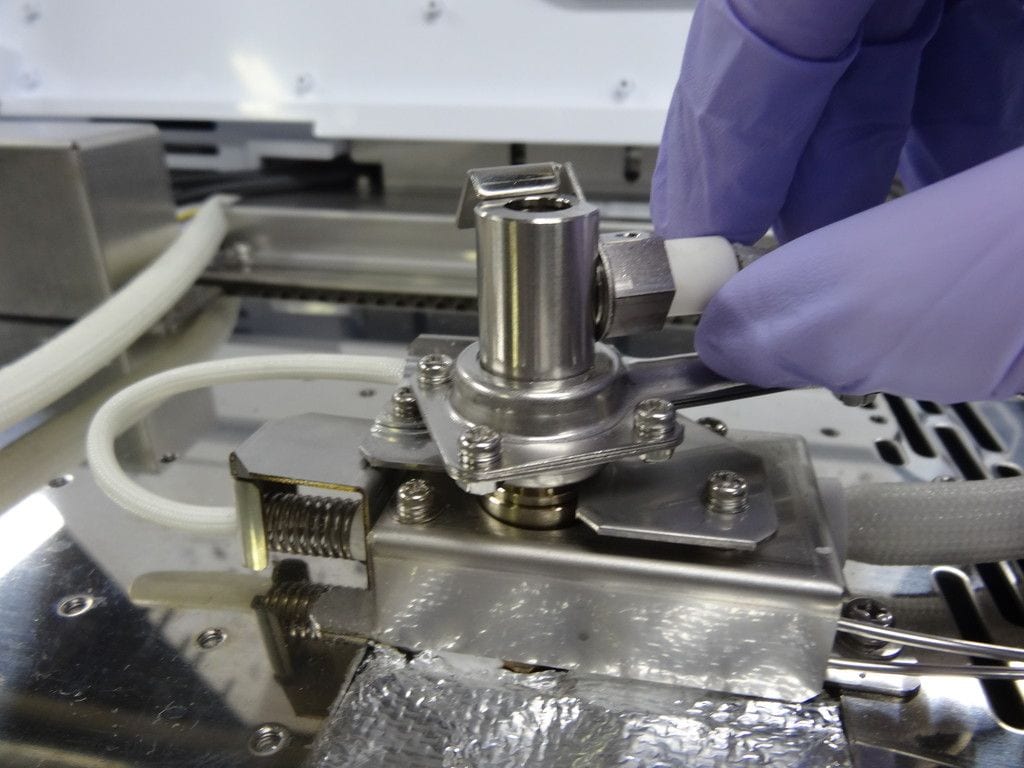

新しいイグナイタを取り付けます。
手順7¶
ネジを締めてイグナイタを固定します。
手順8¶
イグナイタを取り付けた後、FIDアンプ側のコネクタ(CN2)を取り付けます。
手順9¶
INJ/DET カバーを閉めます。
