バイアル受渡位置の調整(ティーチング)
AOC-20iの場合¶
オートサンプラを使用するときは、AOC-20i(オートインジェクタ)への試料ビン受け渡し位置の調整が必要です。オートサンプラを据え付けるときに必ず調整してください。
作業手順¶
手順1¶
HOMEボタン>[AOC]を押し、オートインジェクタの制御が[Off]であることを確認します。
手順2¶

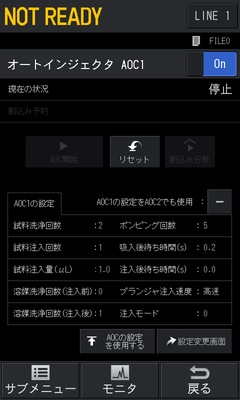

AOC-20iの[FUNCTION]キーと[MONITOR]キーを押しながら、オートインジェクタの制御を[On]にします。
手順3¶

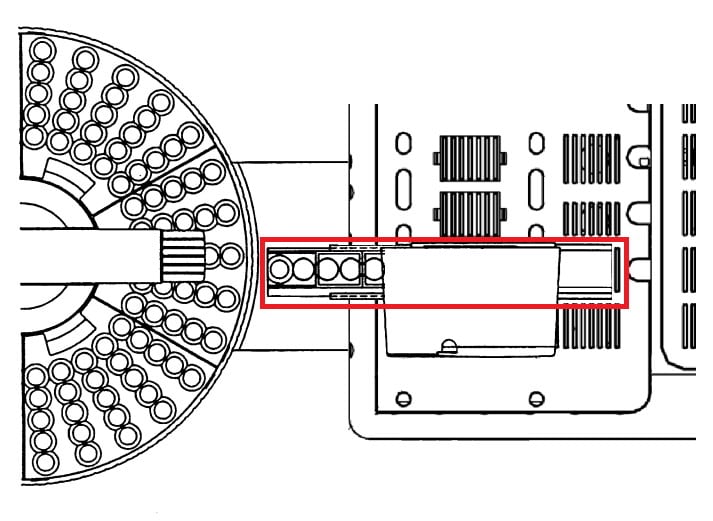

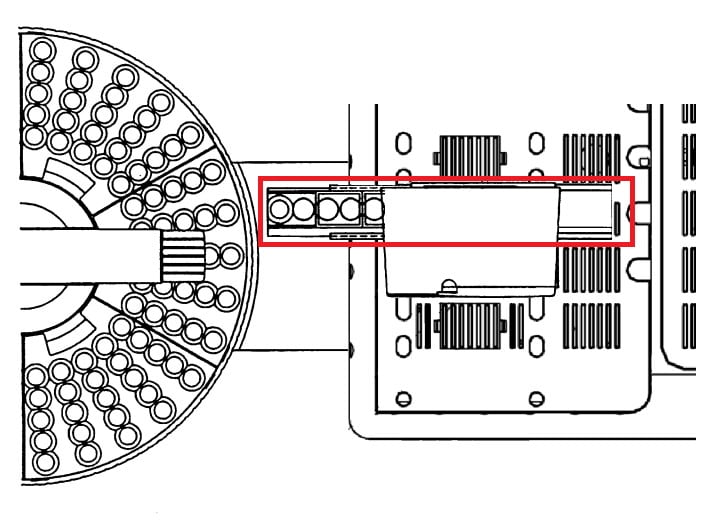

オートインジェクタとオートサンプラの初期動作が終了した後、オートインジェクタのターレットの左端に、使用する試料ビン(1.5 mL用または4 mL用)を置きます。
手順4¶
オートインジェクタのターレット位置を設定します。
-

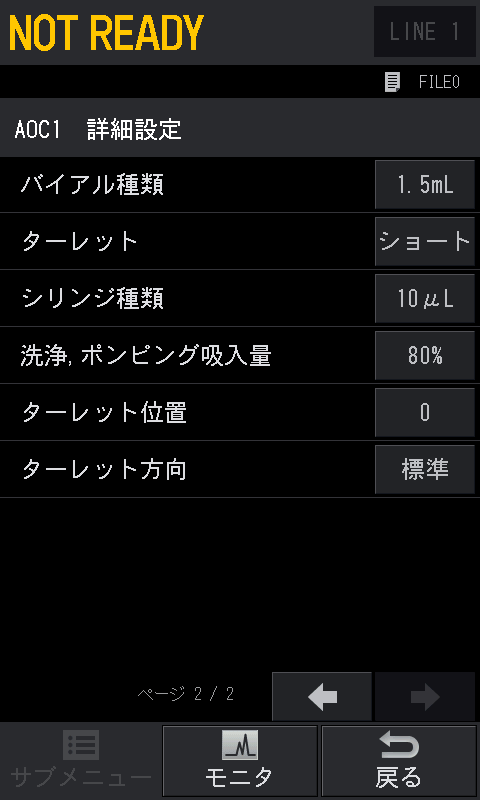

HOMEボタン>[AOC]>[設定変更画面]>[サブメニュー]>[詳細設定]を押します。
-
[ターレット位置]を設定します。
ターレット位置は最大3つまで記憶できます。
ターレット位置を記憶する番号(0~2)を選択してください。
初期値では以下の位置を記憶していますが、製造上の誤差によりズレを生じることがあるため、必ず調整してください。
番号 | 初期値で記憶している位置 |
---|---|
0 | 旧装置用のターレット位置 |

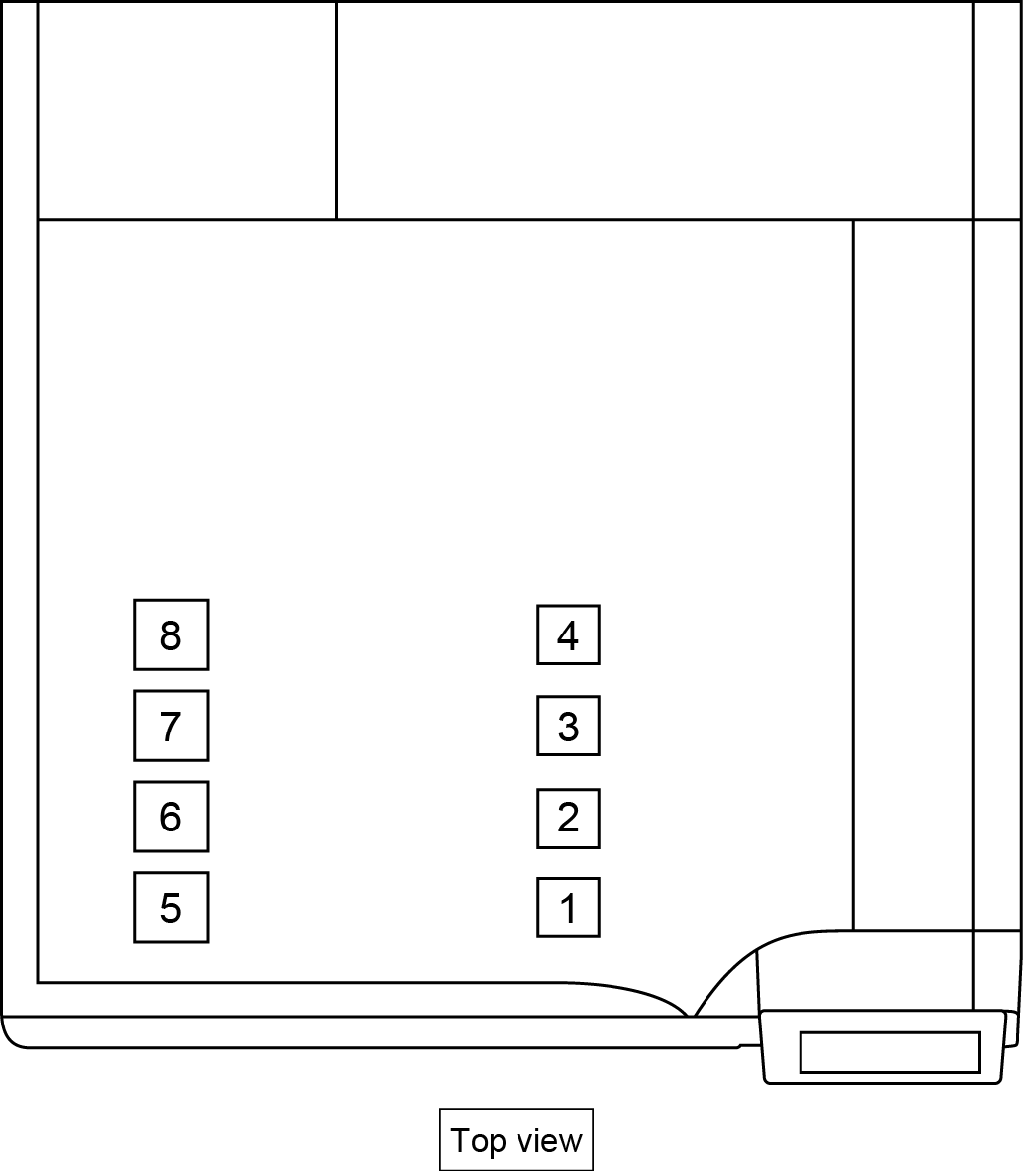

1 | 6番の試料気化室にAOC-20iを設置したときの位置 |
2 | 7番の試料気化室にAOC-20iを設置したときの位置 |
手順5¶

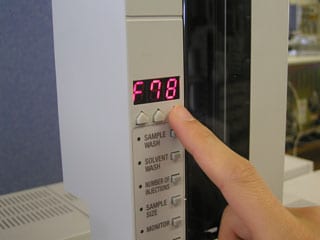

オートインジェクタのディスプレイを[F78]にします。
- オートインジェクタの[FUNCTION]キーを押します。
- 数値変更キーで「078」に合わせます。
- [ENTER]キーを押します。
手順6¶

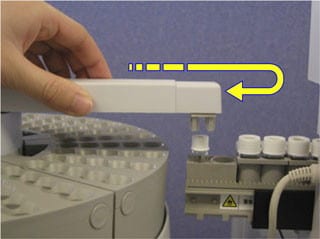

手順2で置いた試料ビンの位置に、オートサンプラのアームを移動します。
必ず一度多めに伸ばし、戻しながら試料ビンの真上に合わせてください。
手順7¶

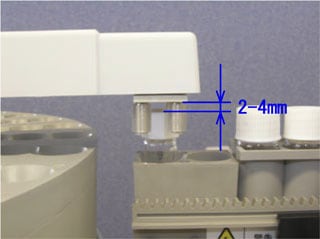

上下方向は、写真に示す高さに合わせます。
![]() |
|
---|---|
![]() |
アーム先端を持って上下に動かさないでください。 |
オートインジェクタの[SAMPLE WASH]キー、[SOLVENT WASH]キー、[NUMBER OF
INJECTIONS]キーを使用します。
- SAMPLE WASH: 上昇
- SOLVENT WASH: 停止
- NUMBER OF INJECTIONS: 下降
上昇と下降は、動作開始に少し時間がかかります(数秒)。
手順8¶

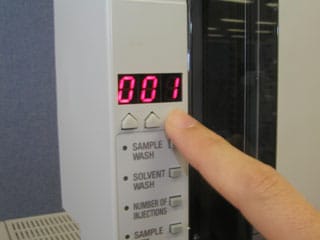

数値変更キーで「001」に合わせ、[ENTER]キーを押します。
アーム先端のグリッパが動きます。試料ビンのキャップをつかんだ後、ホームポジションに戻ります。
