オートインジェクタの取り付け

	オートインジェクタの取り付けや取り外しは、必ずオートインジェクタの電源がOFFの状態で行ってください。 オートインジェクタの電源がONの状態でコードの接続や取り外しを行うと、誤動作や故障の原因になります。 オートインジェクタの電源がONのときは、上部のファンが回転します。

手順1¶

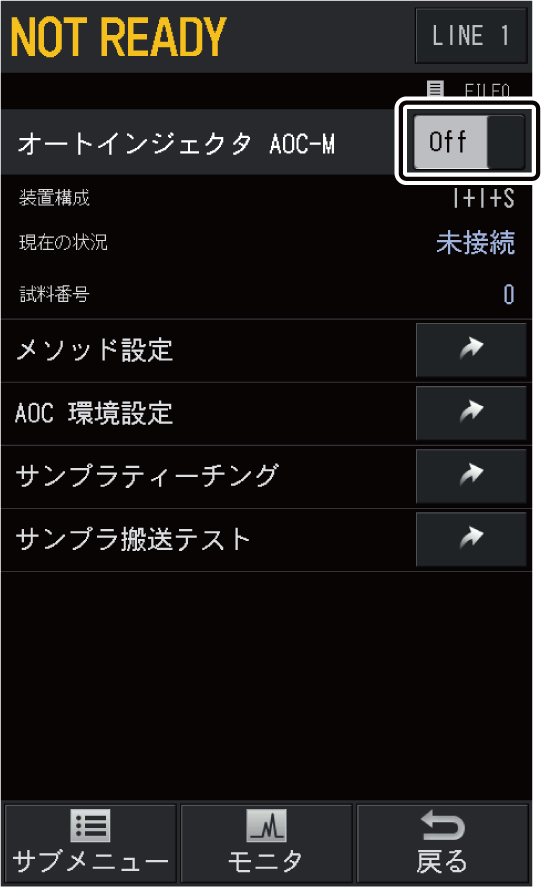

HOMEボタン＞［AOC］を押します。
［オートインジェクタ］画面が表示されます。

手順2¶

電源が［Off］であることを確認します。

手順3¶

AOCコードをGC背面のコネクタに接続します。
オートインジェクタが1台のときは、AOCコードをINJECTOR1コネクタに接続します。
オートインジェクタが2台のときは、メイン側（前向き）のAOCコードをINJECTOR1コネクタに接続し、サブ側（後ろ向き）のAOCコードをINJECTOR2コネクタに接続します。

手順4¶

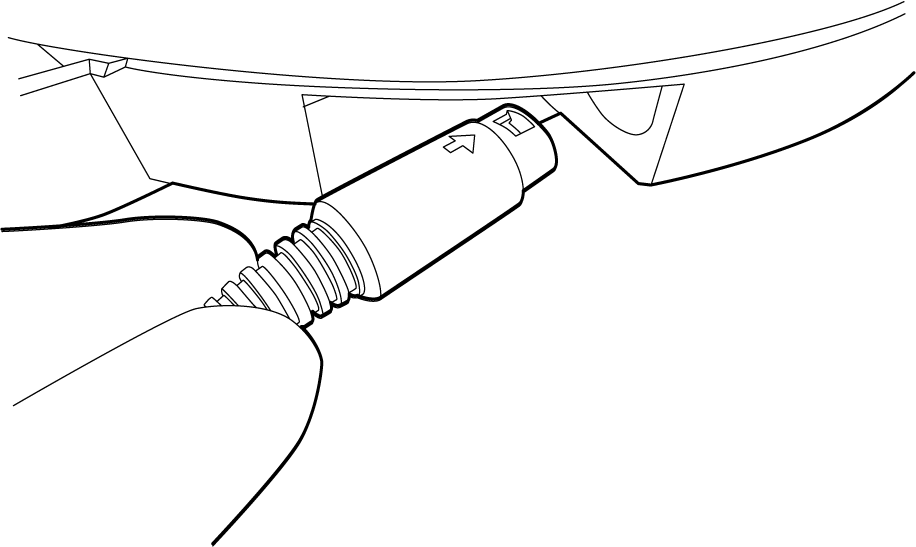

AOCコードをオートインジェクタに接続します。
コードのコネクタ部の矢印が上になる向きで挿し込んでください。

手順5¶

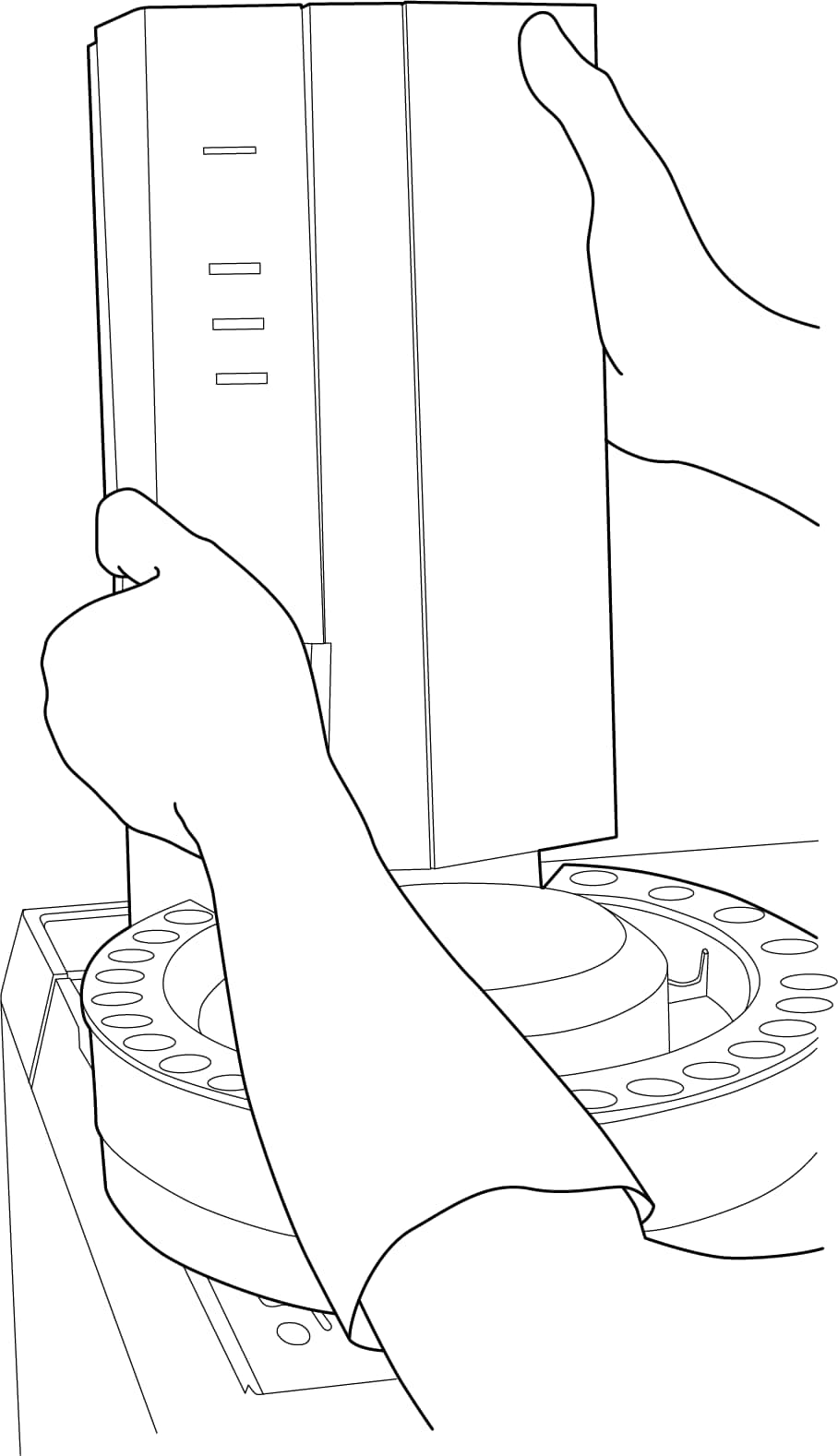

オートインジェクタを取り付けます。
オートインジェクタ用スペーサに、オートインジェクタを上から取り付けます。
注入口フィンをオートインジェクタに挿入し、最後まで確実にはめ込みます。
