バックフラッシュ不活性インサートの交換

バックフラッシュシステム

6x8スパナ（標準付属品）

1	装置を停止します。
2	分析カラムおよび金属抵抗管を取り外します。

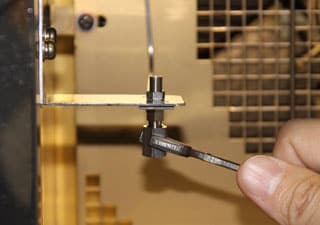

3		スパナで素子下側のナットを緩めます。

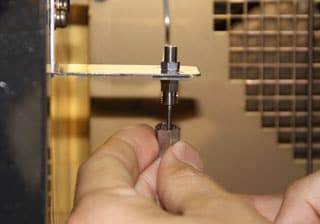

4		緩めたナットをさらに手で緩め、ゆっくりと下に外します。

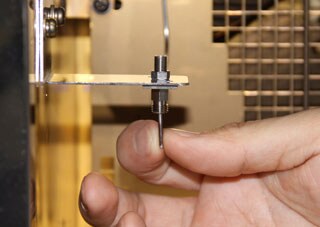

5		素子から不活性インサートが出てきますので、落とさないように手で支えて引き抜きます。

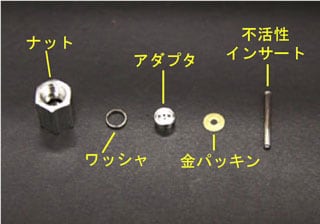

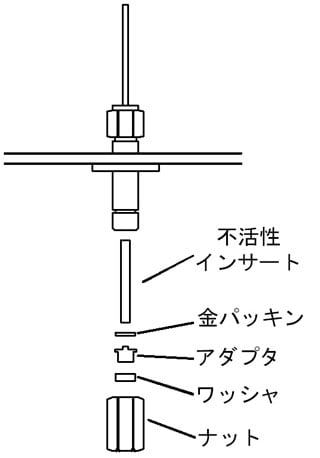

6		新しいインサートを図の順に素子に取り付けます。インサートを手で先に素子へ挿入し、金パッキン、アダプタ、ワッシャをセットしたナットで下から支えながら取り付けた後、スパナで増し締めし、固定します。不活性インサート：部品番号221-72483-03 不活性インサート，ワイドボア用：部品番号221-72483-04 金パッキン：部品番号221-72474 (1枚入り) 銅パッキン：部品番号221-73468-84 （5枚入り) カラムオーブン温度を350℃以上で長時間お使いになる場合は、交換の容易な金パッキンをお勧めします。それよりも低い温度でお使いの場合は、安価な銅パッキンを使用することができます。（標準では金パッキンを使用しています。）
7	金属抵抗管の取り付け、分析カラムの取り付けを参照して各取付けを行なった後、各部の漏れチェックを行ないます。
