USF-2000A - 仕様

超音波疲労試験機

Add Bookmark

仕様

試験周波数 20kHz±500Hz（推奨試験範囲20kHz±30Hz） ※試験周波数は、試験体の共振周波数によって決まります。
ホーン端面振幅 ±10～±50μm
試験応力範囲 試験片が±10～±50μm変位した時の応力 ※応力値は試験片形状と物性値に依存します。
応力比 -1
試験可能な材料 20kHzで共振することができ、共振時に発熱の少ない材料
例）高強度鋼、ジュラルミン、チタン合金、アルミ等
試験不可な材料 ・20kHzで共振できない材料
・試験片の取り付けが困難な材料
・20kHzで共振時摩擦による発熱が著しい材料
例）樹脂、セラミック等
所要電源 3Ø200V：2kVA（エアコンプレッサ）　1Ø200V：3.5kVA（超音波疲労試験機）　1Ø100V：1kVA（PC、変位記録装置、エアドライヤ等）
標準構成

・超音波疲労試験機　USF-2000A形
・試験機本体（設置用テーブル含む）
・超音波共振システム
・制御用パーソナルコンピュータ
・超音波試験制御計測ソフト
・冷却装置（エアドライヤ、エアー配管）
※冷却用エアコンプレッサは付属していません。
必須オプション装置 エアコンプレッサ(50Hz地区用、60Hz地区用）　3Ø200V：2kVA　
変位計測装置（渦電流式変位計　分解能0.5μm）
※変位計測装置から出力された電圧を取り込む、高速データロガーやデジタルオシロスコープが別途必要です。
変位計校正装置（高性能マイクロメータCDE-25 C1形）

※エアをお客様にて供給いただける場合、エアコンプレッサなしを選定していただけます。必要エア流量は150L/m、必要圧力は0.2MPa以上です。

試験片寸法例（ヤング率206,000MPa　密度7.85g/cm3の場合）

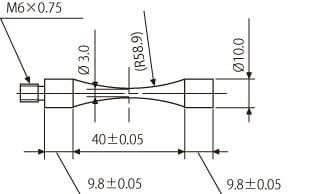

  • サーキュラテーパ形試験片

    試験応力範囲　公称応力200～1000MPa程度

    試験応力範囲　公称応力200～1000MPa程度

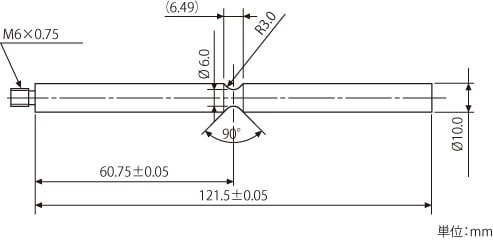

  • ノッチ形試験片

    試験応力範囲　公称応力140～700MPa程度 応力集中係数は1.56程度

    試験応力範囲　公称応力140～700MPa程度
    応力集中係数は1.56程度
