1

关闭系统

2

使用SILTITE垫圈(金属垫圈)，阻尼管可以安装在反吹设备的下侧。

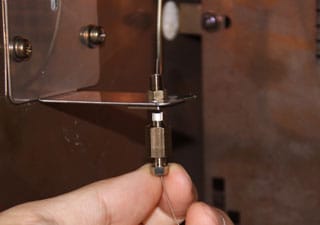

将阻尼管穿过螺母和SILTITE垫圈，插入直到设备顶部可以看到阻尼管，用手紧螺母。

公螺母 (5 个) : 221-70833-84

3

有三种类型的SILTITE垫圈，必须使用适合阻尼管直径的垫圈。 如果阻尼管的标准附件是用去活不锈钢做成的0.15mmID,则必须使用SILTITE垫圈0.32(221-72563-05)

如果拧的太紧，将不能调节位置或者二次使用它。 应该拧60-90度，直到用手感觉很难再拧紧为止。

SILTITE垫圈 0.25 221-72563-04 (垫圈 0.4 mmID)
SILTITE垫圈 0.32 : 221-72563-05 (垫圈 0.5 mmID)
SILTITE垫圈 0.53 : 221-72563-08 (垫圈 0.8 mmID)

4

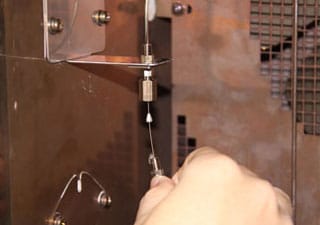

拧松公螺母，并拆下。

5

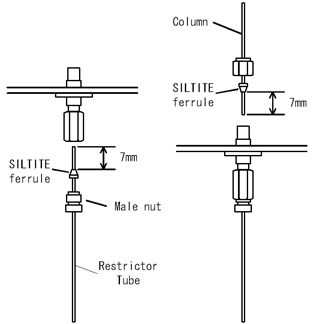

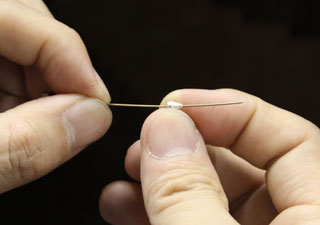

调整SILTITE垫圈的位置，使得它距离阻尼管顶距离7mm。
(参考第二步中的插图)

6

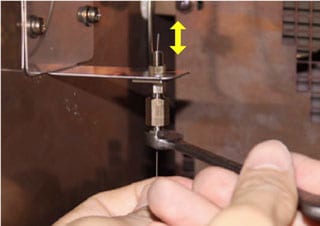

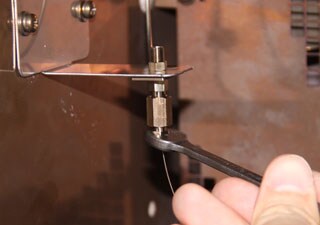

在反吹设备中安装阻尼管，用手拧紧螺母，然后用扳手紧15-30度。

7

用相同的阻尼管安装步骤来安装检测器侧的石墨垫圈。

GC-2010 安装毛细柱
