维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零件.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
10x12 扳手(标准附件), 2个6x8扳手(标准附件), 毛细管切割刀(选用零件型号为No. 221-50595-91)
1 |
关闭系统. |
|
2 |

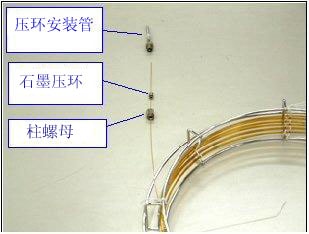

将毛细管柱一端依次插入柱螺母和石墨压环. 柱螺母 221-16325-01 石墨压环 0.5mm 221-32126-05 石墨压环 0.8mm 221-32126-08 |
|
3 |
|

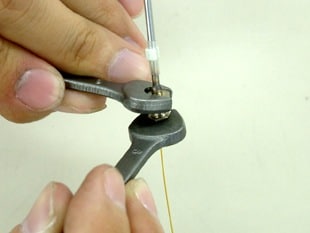

用压环安装管来固定石墨压环.使毛细管柱从安装管里伸出10mm,然后用毛细管切割刀切断安装顶部的柱子.如果使用SPL进样口则需固定石墨压环位置在柱末端的34mm处. 毛细管切割刀 221-50595-91 |
4 |
最好使用压环安装管固定石墨压环在毛细管柱接检测器的一端. 通常使用开口螺母,石墨压环前就不必使用小螺母 (如果在高于350℃时进行分析时,使用开口螺母将可以减小螺母的热容,在进样口一端也是一样). 用于FID(FTD) 69mm (如果使用金属毛细管柱分析缩短2-3mm.) 石墨压环位置固定以后移去压环安装管. |
|
5 |

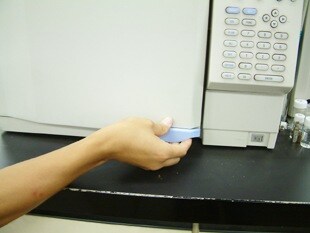

拉动柱箱门右下角的拉杆即可打开柱箱门. |
|
6 |

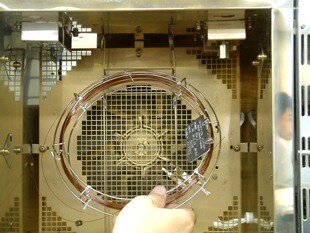

将柱放于柱架上. |
|
7 |

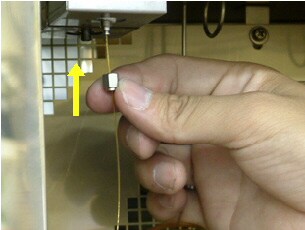

从柱箱的一边将柱插入进样口. |
|
8 |

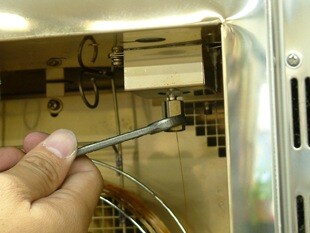

用手动拧紧螺母后,再用扳手拧紧半圈固定. |
|
9 |

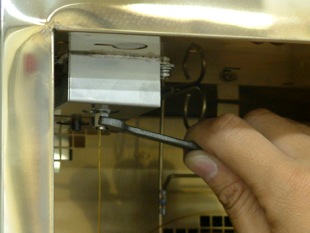

同样地,从柱箱的另一边将柱插入检测器, 手动拧紧螺母后,再用扳手拧紧半圈固定. |
|
10 |
关上柱箱门,开启系统. |
