1

关闭系统

2

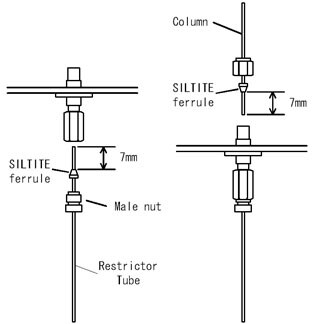

使用SILTITE垫圈(金属垫圈)，分析柱可以安装在反吹设备的上侧。

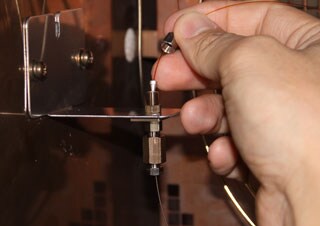

将色谱柱穿过螺母和SILTITE垫圈，插入到进样口中，用手紧螺母。

有三种类型的SILTITE垫圈，必须使用适合色谱柱直径的垫圈。 举例，如0.25内径的毛细柱，使用0.25的SILTITE垫圈(SSOT-221-72563-04)。

SILTITE垫圈 0.25 SSOT-221-72563-04 (垫圈 0.4 mmID)
SILTITE垫圈 0.32 : SSOT-221-72563-05 (垫圈 0.5 mmID)
SILTITE垫圈 0.53 : SSOT-221-72563-08 (垫圈 0.8 mmID)

3

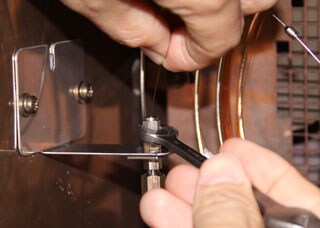

抓住色谱柱，用扳手拧紧螺母。
(请注意如果色谱柱移动，突出垫圈少于7mm，可能会引起出峰变宽。)

因为每个色谱柱的外径都有细微的差别，拧紧的度数可能也有不同。 通常需要拧 90 - 120 度才可以拧紧。 SILTITE 垫圈不能二次使用，同时请注意如果拧得过紧可能会导致漏气。

4

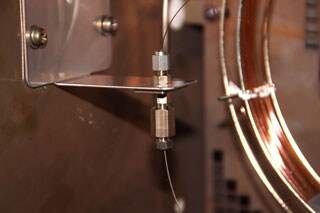

用相同的标准柱安装步骤来安装进样口侧的石墨垫圈。

GC-2010 安装毛细柱

5

在安装色谱柱后，开启载气，然后检查所有的连接点。可以只用氦气检漏仪或者检漏液。
