FID イグナイタの交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
|---|---|---|---|---|
① |
イグナイタ |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶
INJ/DETカバー（★1）を開けます。
手順3¶
イグナイタ押さえ金具を取り外し、イグナイタを取り外します。
フィラメントに断線や腐食がないか確認します。断線や腐食があればイグナイタの交換が必要です。
手順4¶

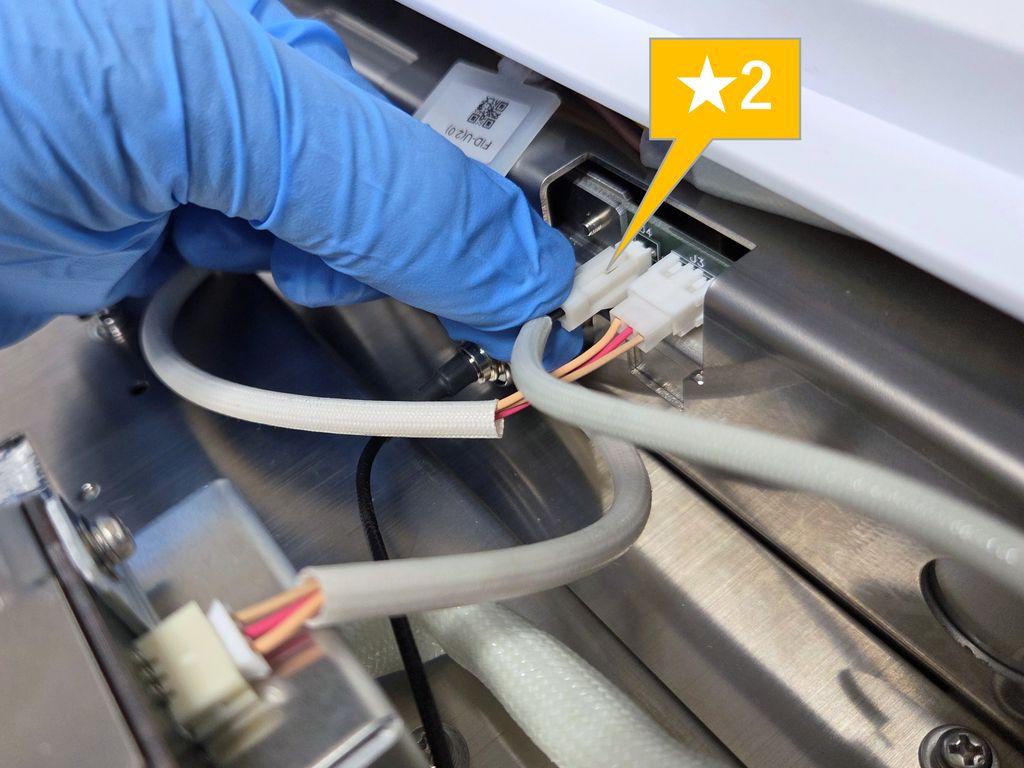

FIDアンプ側のコネクタ（★2）を取り外します。
手順5¶

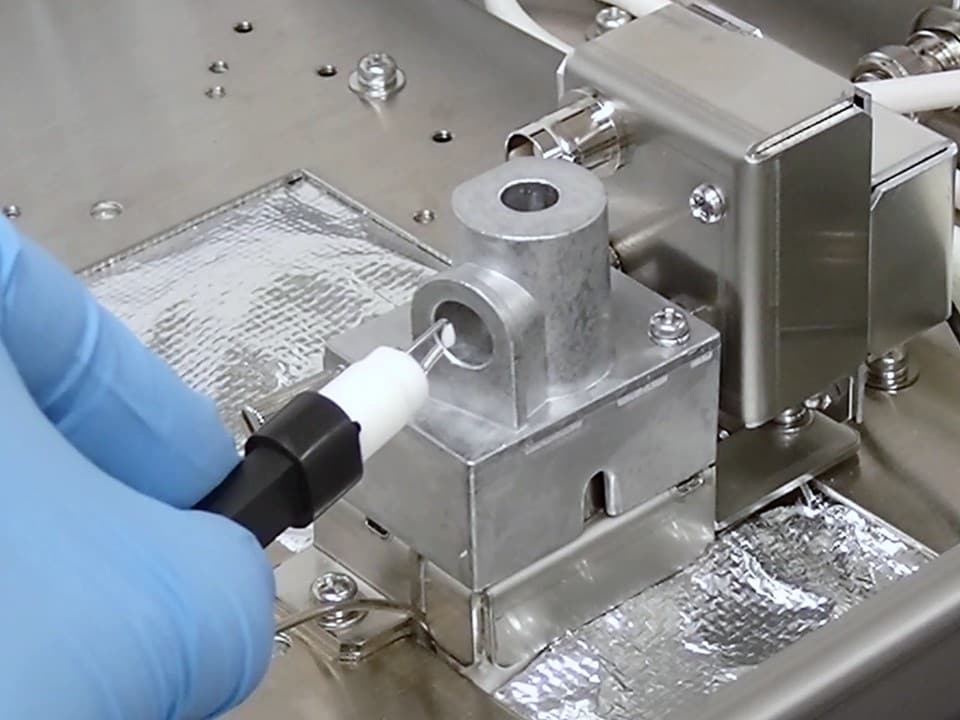

新しいイグナイタを取り付けます。
手順6¶
イグナイタ押さえ金具でイグナイタを固定します。
手順7¶
FIDアンプ側のコネクタ（★2）を取り付けます。
手順8¶
INJ/DETカバーを閉めます。
