FPD 石英管の交換
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
プラスドライバー |
1 |
||
② |
ピンセット |
1 |
||
③ |
石英管,ラージFPD |
1 |
作業手順¶
手順1¶
カラムオーブンの温度が40℃未満、試料気化室と検出器の温度が50℃以下になっていることを、装置画面もしくはワークステーションから確認します。
確認後、装置の主電源をOFFにします。
手順2¶

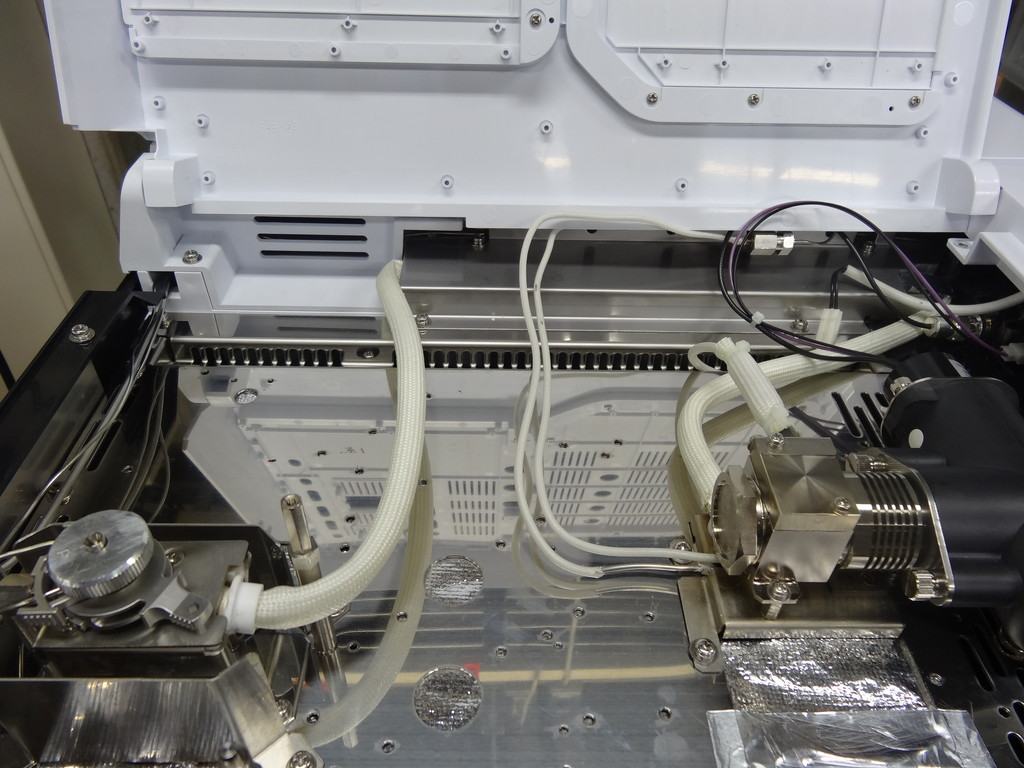

INJ/DETカバーを開けます。
手順3¶
プラスドライバー(①)でFPD本体固定ネジを取り外します。
手順4¶

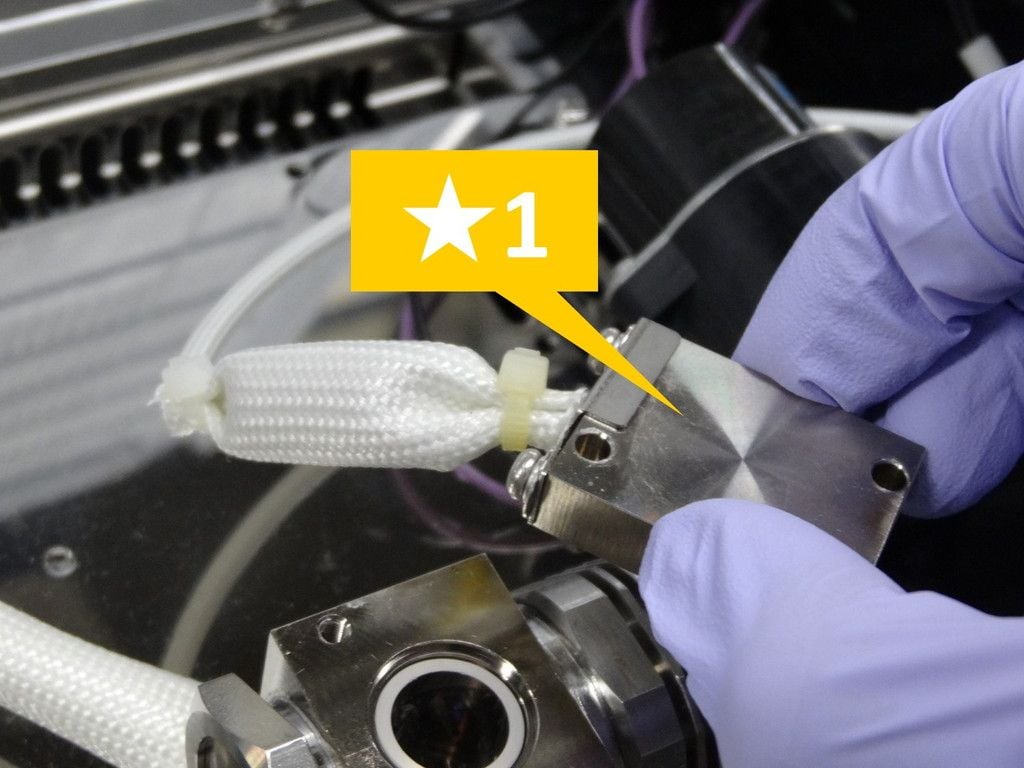

ヘッド部(★1)を取り外します。
手順5¶

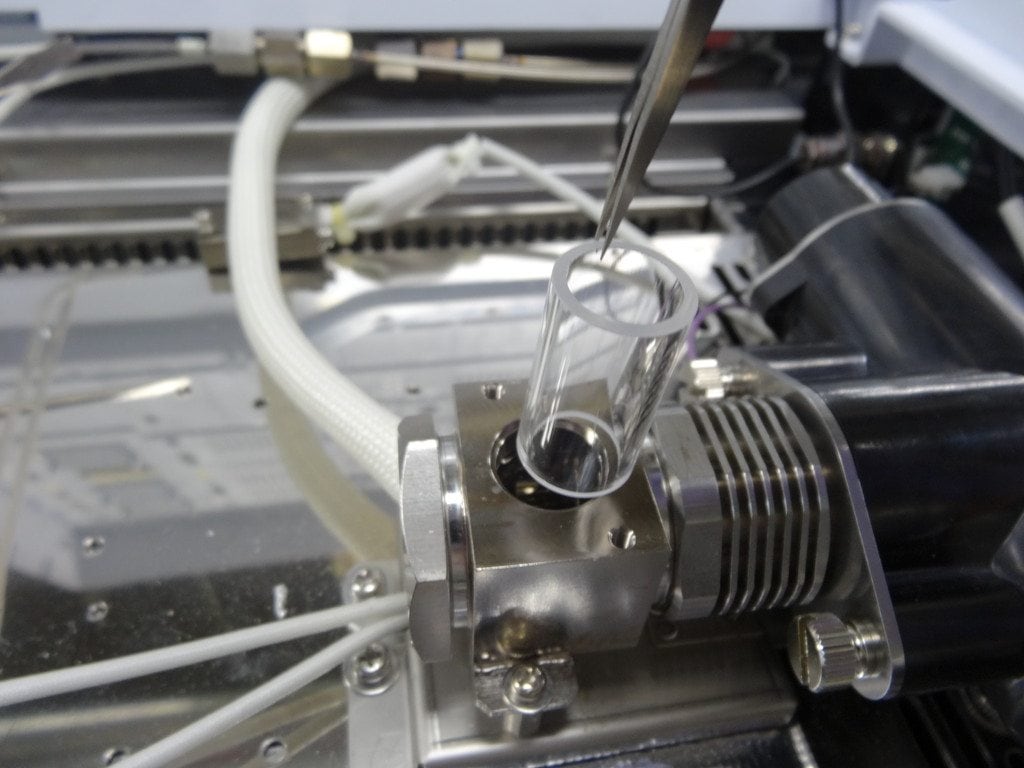

ピンセット(②)などで石英管(③)を引き抜きます。
石英管に汚れがあるときは、洗浄または交換してください。
手順6¶
新しい石英管または洗浄した石英管をヘッド部に取り付けます。
手順7¶
ヘッド部を取り付け、2箇所のネジで固定します。
手順8¶
INJ/DETカバーを閉めます。
