キャピラリカラムの取り付け(べスペルフェルール)

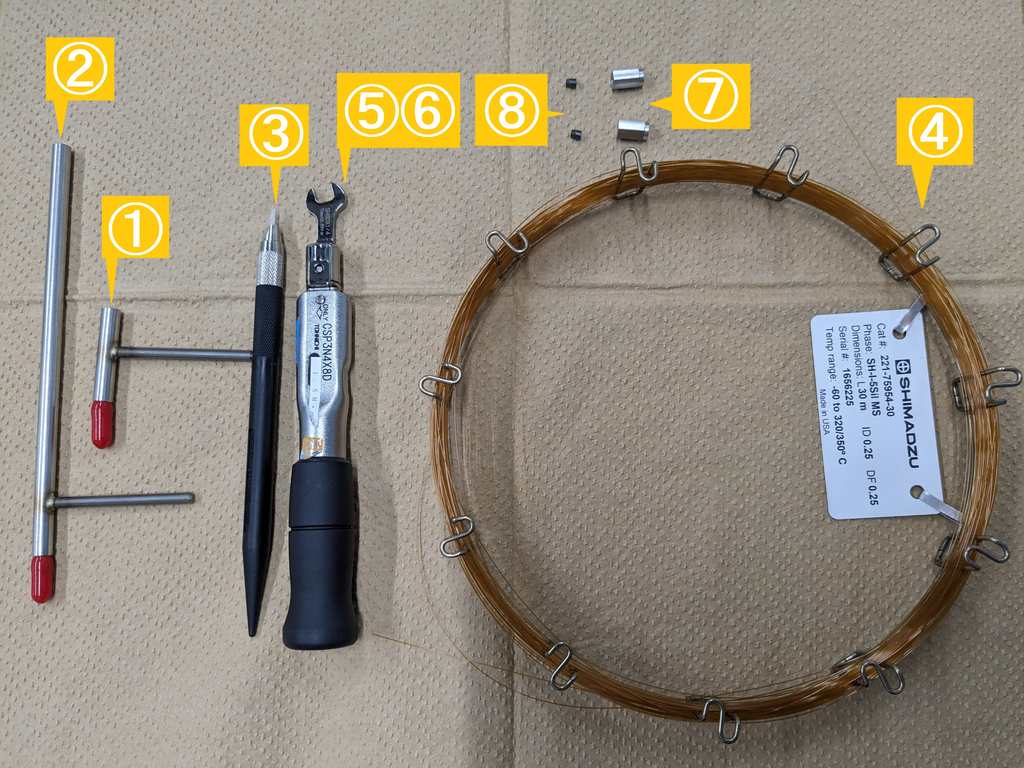

使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
カラム取付用冶具(INJ用) |
1 |
||
② |
カラム取付用冶具(MS用) |
1 |
||
③ |
キャピラリカッター |
1 |
||
④ |
キャピラリカラム |
|||
⑤ |
トルクレンチ |
1 |
||
⑥ |
ソケットレンチ |
1 |
||
⑦ |
ナット, SSNE16/012 |
2 |
||
⑧ |
ベスペルフェルール |
2 |
作業手順¶
手順1¶
GC/MSを自動停止します。[完了]の表示が出るまで待ちます。
手順2¶
ドア開閉口に手を入れて、オーブンドアを開きます。
手順3¶

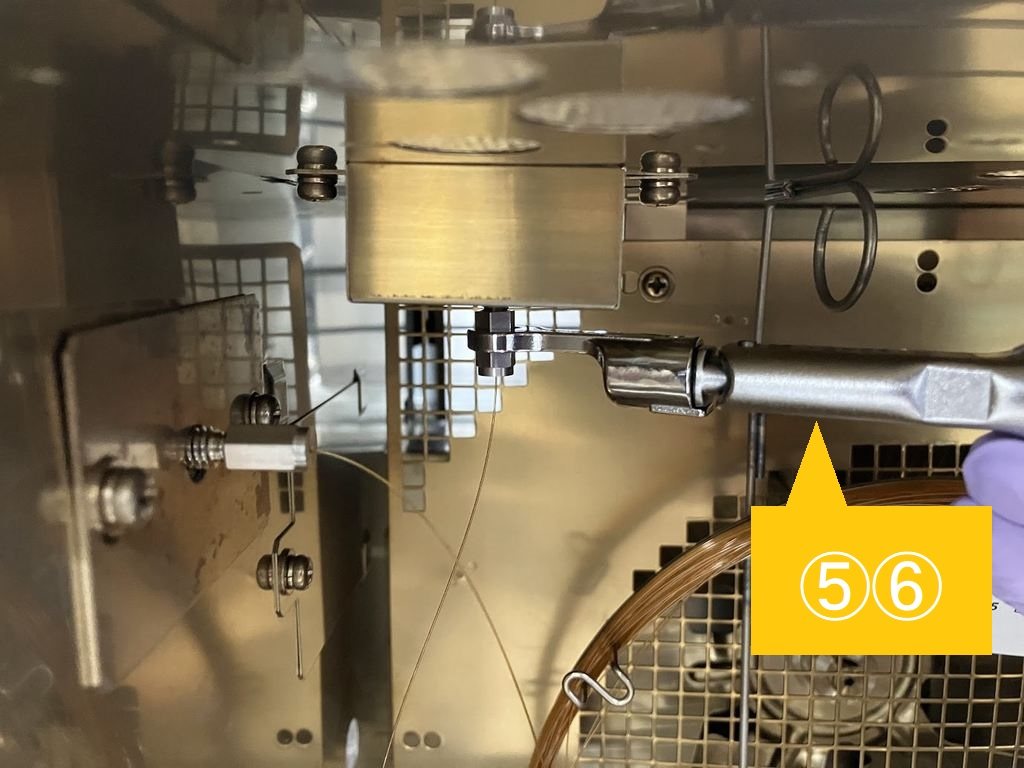

トルクレンチ(⑤⑥)を使用して、INJ側のナットを外します。
トルクレンチ本体に「ONLY」と矢印が記載されています。
ナットを外すときは、トルクレンチは矢印と逆方向に回して使用します。
手順4¶

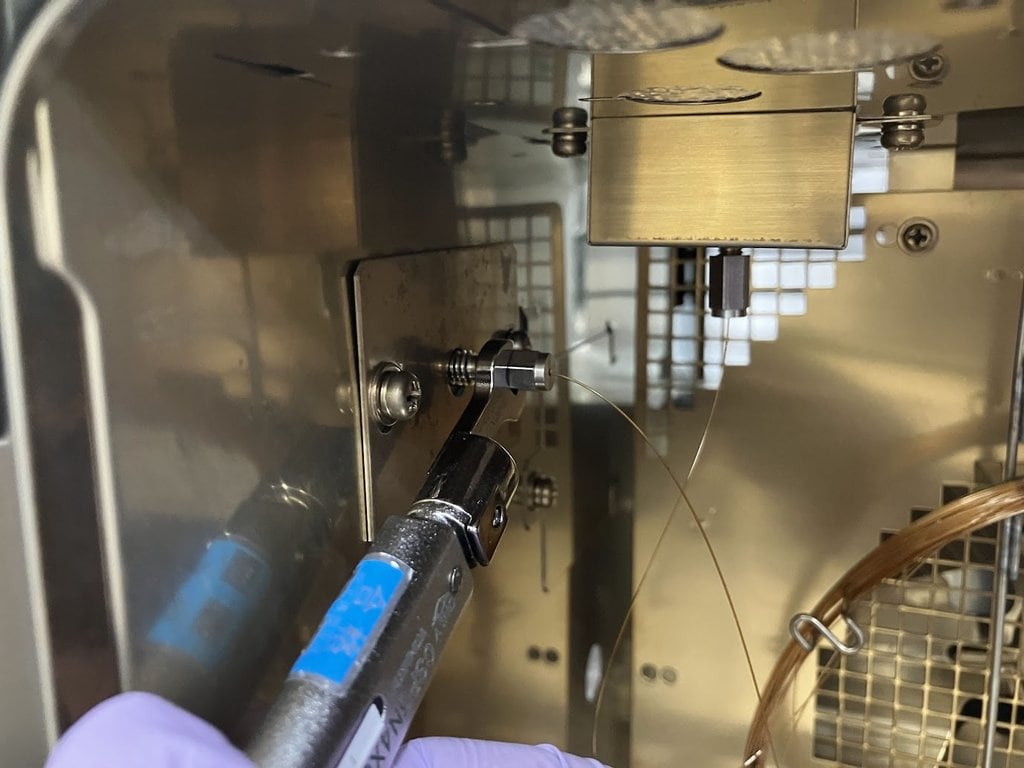

トルクレンチを使用して、MS側のナットを外します。
手順5¶

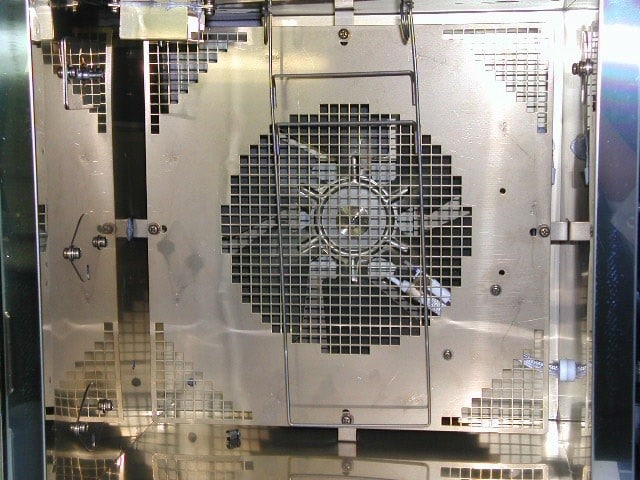

カラム(④)をカラムハンガーから外します。
手順6¶
- 使用するカラムのINJ側にナット(⑦)を通します。
- 次にベスペルフェルール(⑧)を通します。
ベスペルフェルールのテーパー(先の細い部分)をナット側に向けて通してください。

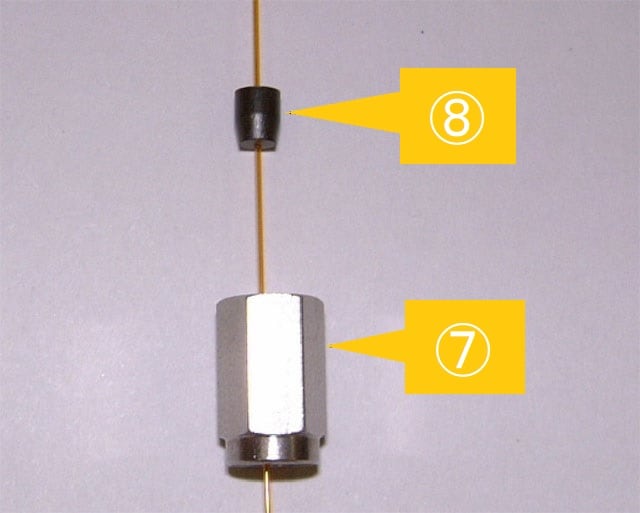

拡大したところ(⑦ナット、⑧ベスペルフェルール)
手順7¶

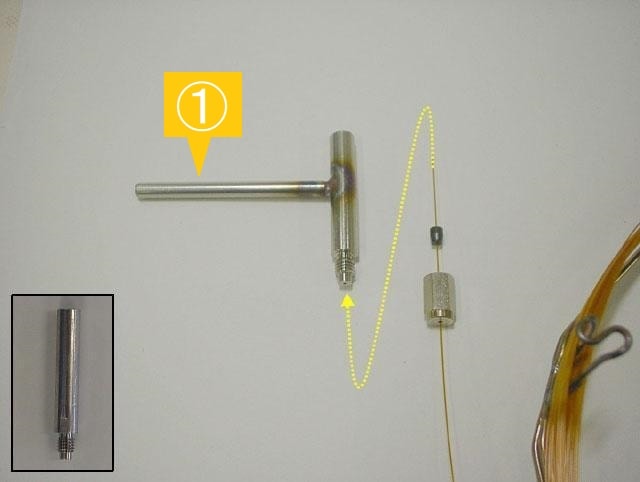

カラム取付治具(INJ用)(①)にカラムを通します。
手順8¶

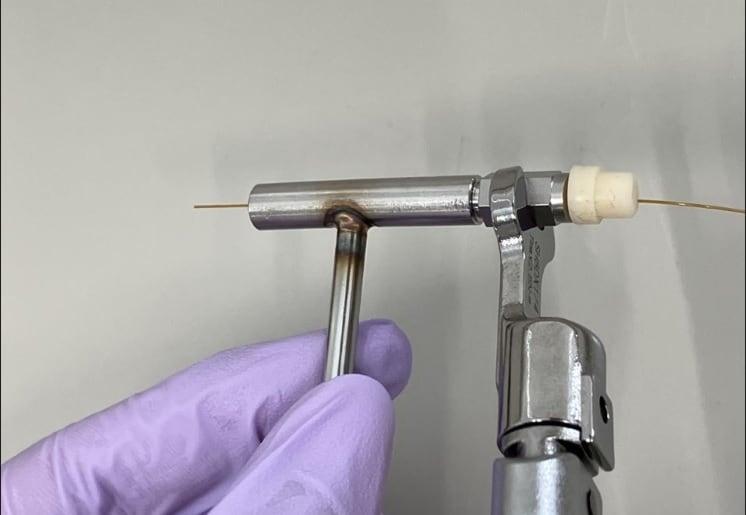

- カラムの先端を1cm以上出した状態でナットを締めます。手で締めてからトルクレンチで「カチッ」となって規定トルクに達するまで締めます。
トルクレンチ本体に「ONLY」と矢印が記載されています。
ナットを締めるときは、トルクレンチは矢印方向に回して使用します。
- 次にカラムの出ている部分をカラムカッター(③)で切ります。
- 位置決めの目印用にナットの端にテープまたはセプタムを取付けます。

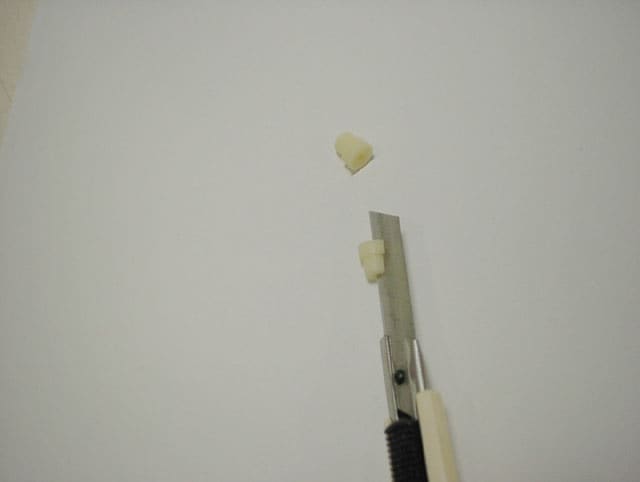

- セプタム
カッターでセプタムの中心まで切り込みを入れておきます。
切れ込みにカラムをはさむようにしてお使い頂くと、取り付け取り外しが簡単にできます。

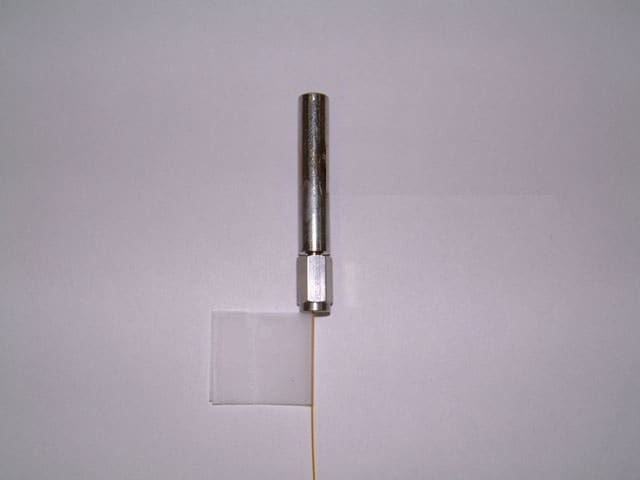

- テープ
市販のセロハン粘着テープ等をご使用ください。取り付け後は忘れず、テープを取り外してください。
手順9¶

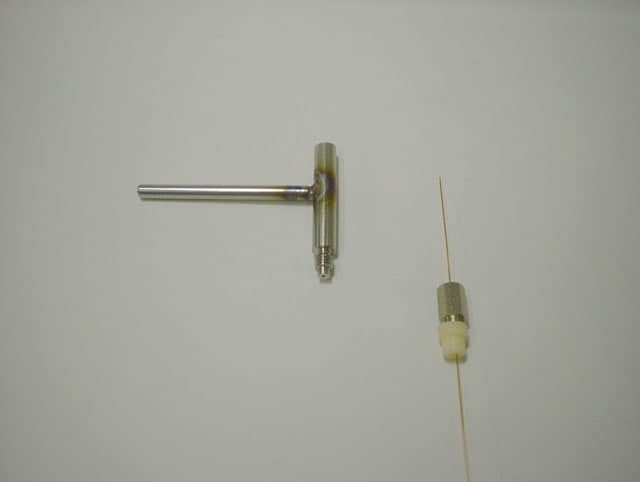

カラム取付治具からカラムとナットを外します。
このときベスペルフェルールやナットが外れないように注意してください。
また目印用のテープやセプタムがずれないようにお取扱いください。
手順10¶

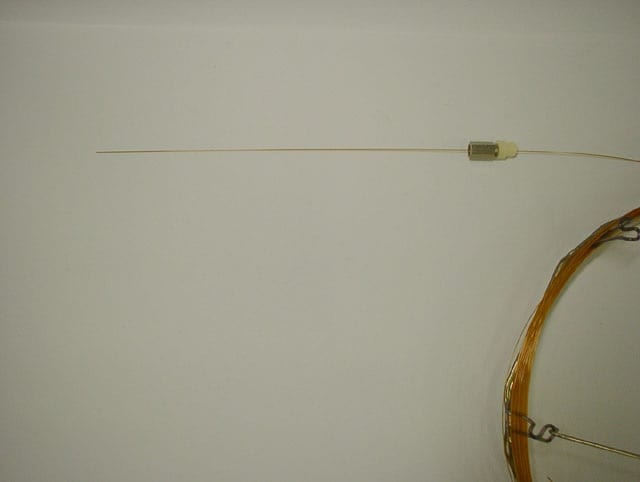

INJ側と同じ要領で、カラムのMS側にナットとベスペルフェルールを通します。

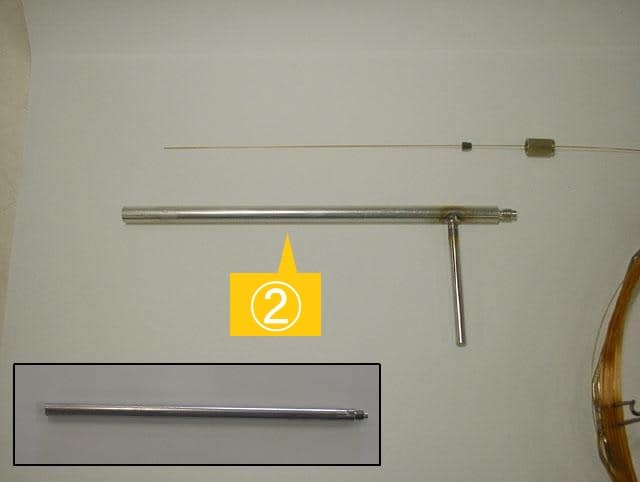

カラム取付治具(MS用)(②)にカラムを固定します。
手順11¶
INJ用と同じ要領でカラム先端の切断し、位置決め目印を付けます。
手順12¶
取り付け前に、カラム先端部(INJ側とMS側の先端からナットまで)の汚れをアセトンに含ませたガーゼ等でよく拭きとってください。
このとき位置決め目印がずれないようにご注意ください。
手順13¶

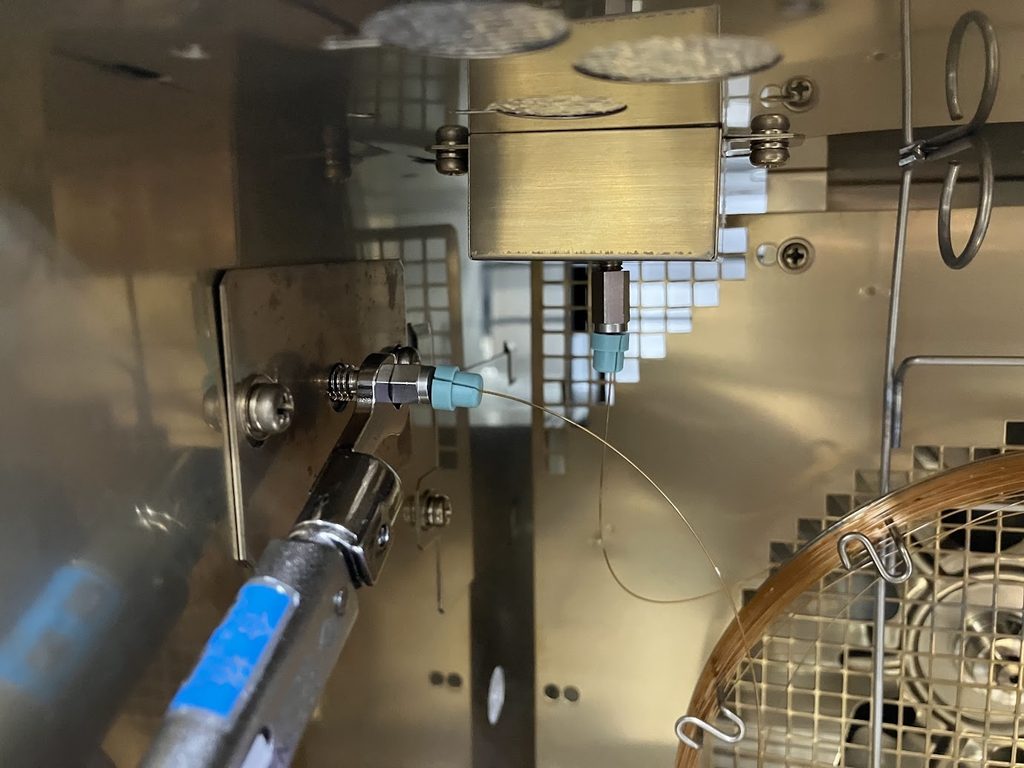

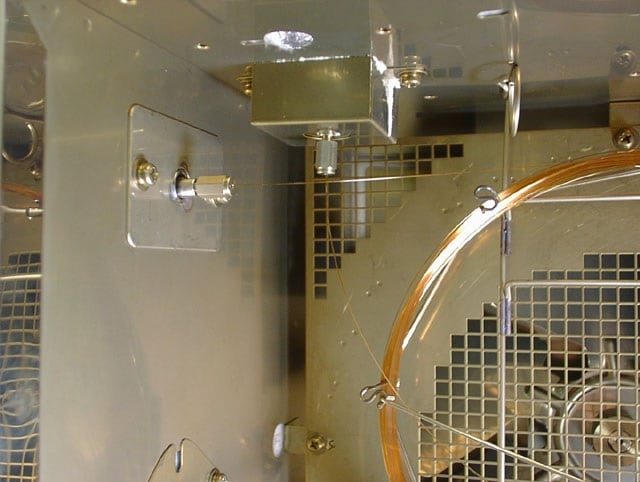

カラムを装置に取付けます。
- 取付けの際には位置決め目印(テープまたはセプタム)を軽くナットに押しつけた状態でナットを締めます。
- 手で締めてからトルクレンチで「カチッ」となって規定トルクに達するまで締めます。
手順14¶
位置決め目印(テープまたはセプタム)を外してください。
INJ側、MS側にカラムが固定されていることを確認してからGCカラムオーブンの扉を閉めてください。
手順15¶
[分析]プログラムを起動します。

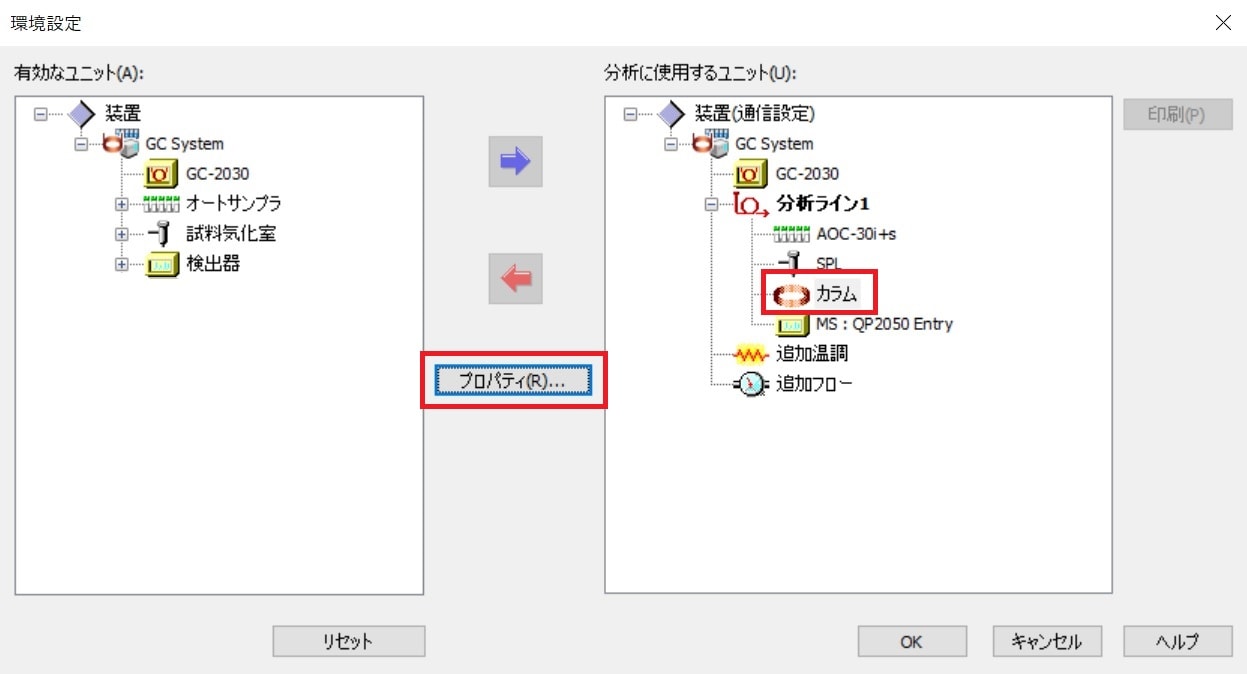

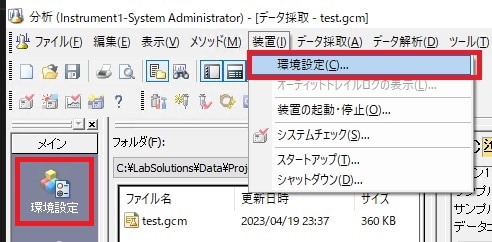

- [メイン]アシスタントバーの[環境設定]アイコンをクリックするか、もしくは、ツールバーの[装置]をクリックし、[環境設定]をクリックします。
- 環境設定内の分析に使用するユニットにある[カラム]をダブルクリックするか、[カラム]を選択し、[プロパティ]ボタンをクリックします。
手順16¶

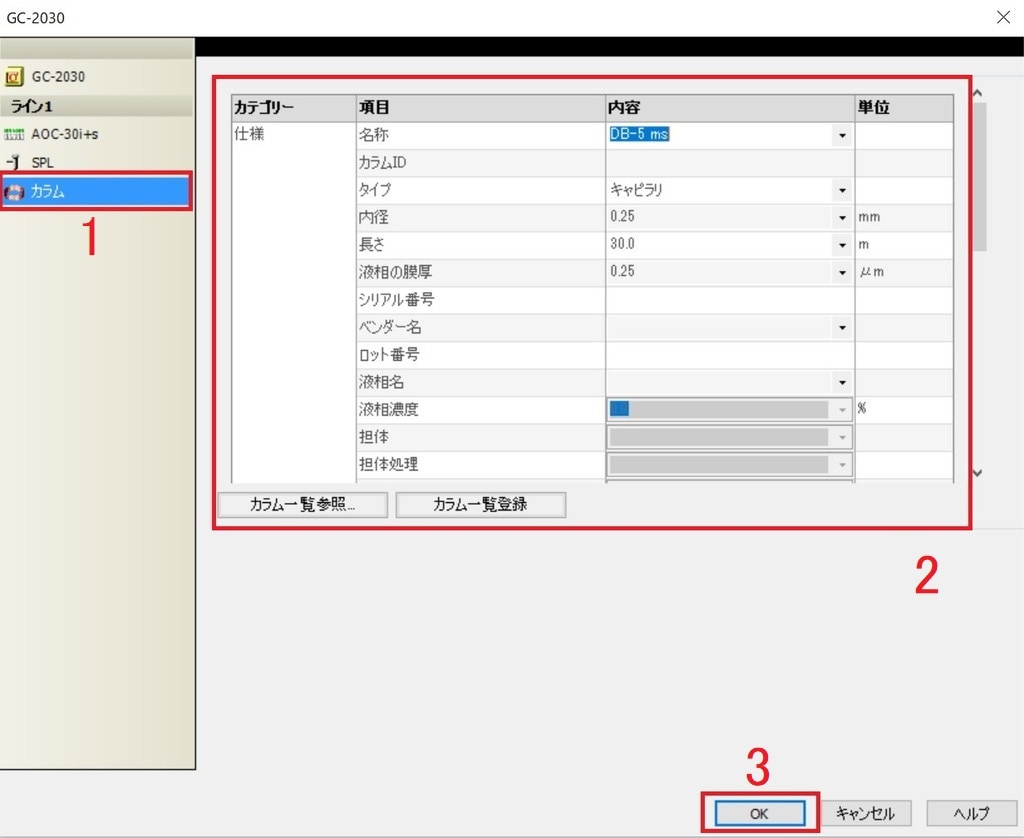

- [カラム]タブをクリックし、カラムの環境設定画面にします。
- 新規カラムを使う場合は、カラムの名称やタイプ、内径や長さ、液相の膜厚、使用温度上限などを入力します。必要なときは、カラムの使用開始日、オプション項目、コメントを入力します。
カラムリストに登録されているカラムを使うときは、[カラム一覧参照]をクリックし、分析に使うカラムを選択してください。 - 設定後、[OK]ボタンをクリックします。

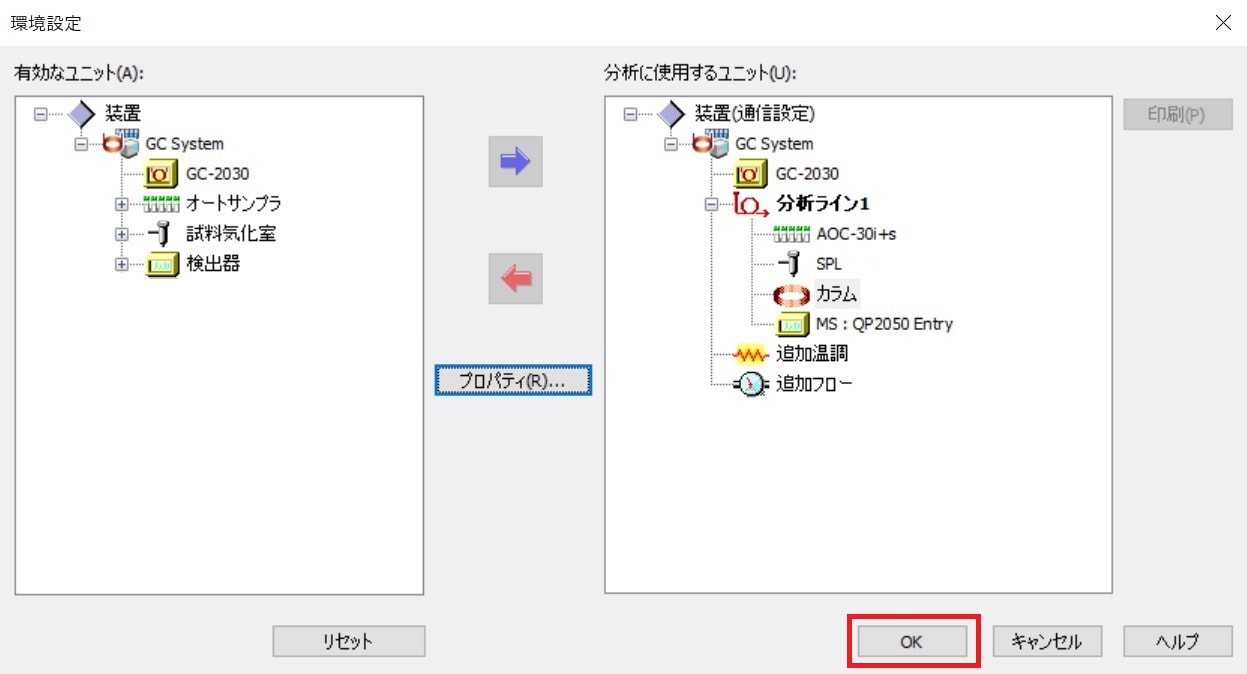

- [環境設定]画面の[OK]ボタンをクリックし、環境設定を終了します。
ベスペルフェルールが新品の場合は、カラムオーブン温度を上げ下げすることによってフェルール部で漏れが生じます。
カラムオーブンと試料気化室、I/F部を分析で使用する温度まで昇温した後、50℃以下になるまで冷却し、INJ側とMS側のナットを増し締めしてください。
高温時にナットを回すと摺動部が焼き付く恐れがありますので、必ず50℃以下まで冷却してください。
