1

装置を停止します。

2

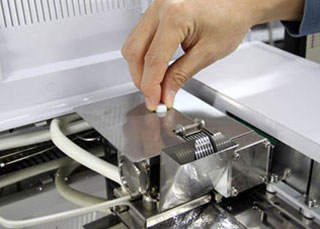

FPD上カバーのローレットネジをはずします。

3

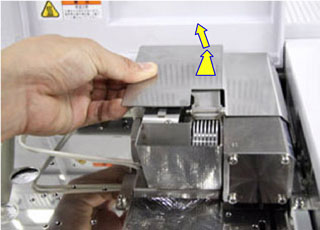

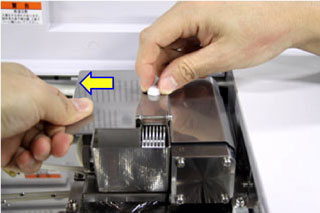

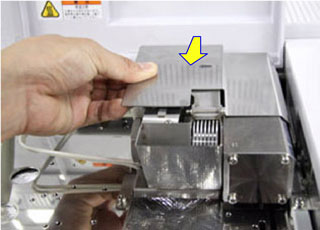

FPD上カバーを後方にスライドさせた後、取り外します。

4

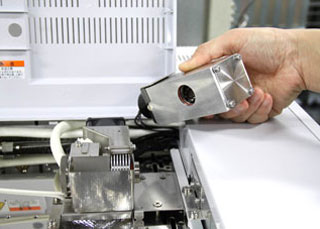

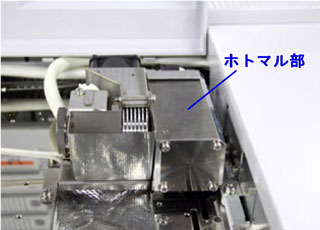

ホトマル部を横にゆっくり引き抜き、取り外してください。

ホトマルの受光部に強い光が当たらないようアルミ箔などで覆ってください。

5

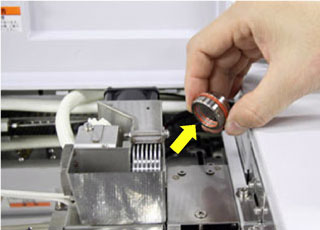

干渉フィルタを手で回して外します。

干渉フィルタが取り外し難い場合は、付属の指サックを使用すると取り外しやすくなります。

6

フィルタ面に汚れがある場合には柔らかい布等で拭き取ってください。

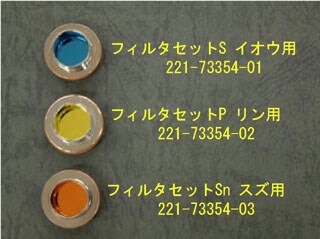

フィルタセットS イオウ用　221-73354-01
フィルタセットP リン用　　221-73354-02
フィルタセットSn スズ用　 221-73354-03

7

FPD-2010Plusの干渉フィルタセットにはレンズが内臓されています。フィルタ単体を組み替えて使用する事により、コストダウンを図ることが可能です。またフィルタ単体はGC-2010と共通なので、フィルタ単体のみを組み替えて使用することが可能です。

FPD-2010Plus 干渉フィルタの組み換えへ

8

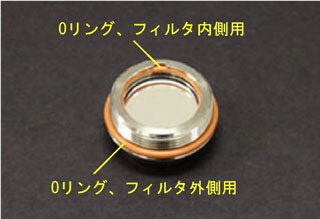

干渉フィルタのOリングをチェックし、劣化しているようなら、交換してください。

Oリング、フィルタ外側用　036-19006-17
Oリング、フィルタ内側用　036-19006-14

9

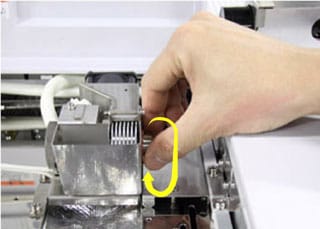

干渉フィルタを手で回して取り付けます。

10

ホトマル部をゆっくりと取り付けます。

11

12

13

装置を起動します。
