GC-2010Plus FPD干渉フィルタの組み換え

検出器FPD-2010Plus

ピンセット

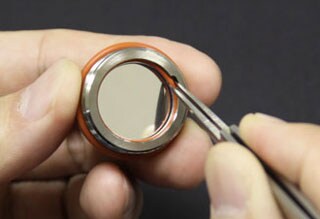

1		FPD-2010Plusの干渉フィルタセットにはレンズが内臓されています。フィルタ単体を組み替えて使用する事により、コストダウンを図ることが可能です。またフィルタ単体はGC-2010と共通なので、フィルタ単体のみを組み替えて使用することが可能です。フィルタホルダーの切り欠き部よりピンセットを挿入し、フィルタ内側用Oリングを取り外します。

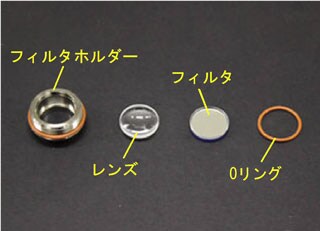

2		フィルタセットは、フィルタホルダー、レンズ、フィルタ、Oリングで構成されています。フィルタホルダー：部品番号221-73354-91　（フィルタホルダー,レンズ,Oリング2種のセット）レンズ単体：部品番号221-73354-10　（レンズ,Oリングフィルタ内側用のセット）

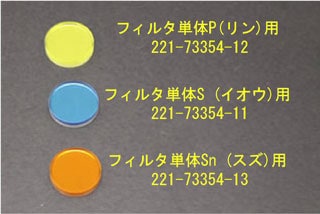

3		フィルタ単体はFPD-2010と共通ですので相互に組み替えて使用することが可能です。（フィルタ単体には、フィルタ内側用Oリングが付属します。）

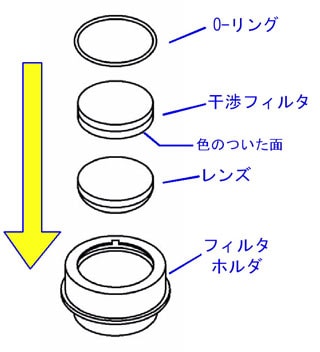

4		フィルタホルダーにレンズ（凸面を下）,フィルタ単体（色のついた面を下）の順にセットし、フィルタ内側用Oリングで固定します。
