自動不良解析システム

赤外顕微鏡 AIM-9000

一連のスムーズな不良解析

1.サンプルをセットする

[サンプル取り出し] ボタンを装備。ボタンを押すとステージが下がり,対物鏡が自動で切り替わるので,サンプルの出し入れが容易に行えます。

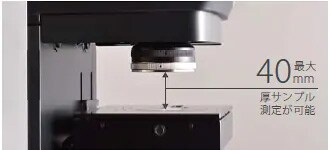

また,下部コンデンサ鏡を取り外すことにより,最大40 mm厚サンプルの反射/ATR測定が可能です。

容易なサンプルセット

サンプルセットを容易に



2.測定対象物を探す

島津独自の広視野カメラと顕微カメラがサンプル観察をサポートします。
広視野カメラでは最大10×13 mmでの広い視野観察が可能なだけでなく,可変デジタルズームにも対応。さらに顕微カメラと位置情報を共有し,最小30×40 μmという非常に狭い視野まで,約330倍のデジタルズーム機能を実現しました(顕微カメラは10倍までの可変デジタルズームに対応)。

※広視野カメラ(P/N 206-32605-41)はオプションです。

金属板上に付着した金色異物

測定位置を素早く決定
─ 広視野カメラ※・顕微カメラ ─



3.測定場所を決め,自動で測定する

異物を自動認識する機能が標準搭載。
分析者はボタン1つクリックするだけで,ソフトウェアが異物を自動認識。
最適なアパーチャサイズと角度をわずか1秒で決定します。
標準タイプと極微小部に特化したタイプの2種類がありますので,目的に合ったタイプをお選びください。自動決定した位置をそのまま測定することも,分析者が測定位置を追加/削除することもできます。測定したスペクトルにはサンプルの画像が自動で保存されます。後でサンプルや測定位置を簡単に確認することができます。

標準

ミクロ

測定位置を自動決定
─ 異物自動認識システム ─



4.不良原因を特定する

異物を自動定性する異物解析プログラムがLabSolutions IRに標準搭載されており,AIMsolutionで取得したスペクトルを直接読み込んで解析することができます。
異物解析プログラムは,異物として多く検出される物質のスペクトルを収録した異物ライブラリと島津独自のアルゴリズム(特許出願中)を組み合わせて,測定された異物を高い精度で同定します。

異物の自動定性
─ 異物解析プログラム ─

異物解析プログラムの特長

異物分析で多く検出された550以上の
無機物・有機物・ポリマーのスペクトルを収録

検索から判定・レポート作成までを自動化

単なるスペクトル検索ではなく, スペクトルの特徴に着目したアルゴリズムを採用

異物が混合物の場合でも,主成分・副成分を 検索し,判別した物質の確度も表示

より簡単で便利な機能を

可視画像を見ながらのスムーズな赤外測定 ─ 可視/赤外デュアルビューシステム ─

サンプルの可視画像を確認しながら,スペクトル測定ができます。不良部を確認しながらスペクトル測定ができますので,可視光⇔赤外光切り替えの手間が省けます。タイリング機能と組み合わせることにより,ステージ稼働全範囲で可視観察赤外測定ができますので,サンプルを再セッティングする必要がありません。

※右図は可視および赤外光路のイメージ図
 赤色:赤外線光路
 緑色:可視光線の光路

成分をイメージで確認 ─ ケミカルイメージ ─ ※

医薬品粉末のケミカルイメージ

医薬品粉末をダイヤモンドセルで圧延後マッピング測定しました。
右図は粉末含有成分の乳糖,脂質,セルロースの分布を表しています。
単色/多色表示の切り替えなども自由に行えます。

※ ケミカルイメージを作成するためには,別途マッピングプログラムが必要です。

極微小不良解析 ─ クラス最高のS/N比 ─

極微小部測定に特化した光学設計により,AIM-9000はクラス最高のSN比30,000:1を実現。異物が極微小サイズでも,短時間で良好なスペクトルを取得することが可能です。

ポリスチレンビーズの透過測定

10 μmのポリスチレンビーズを測定しました。小さな試料でも,わずかな積算回数でノイズの少ないスペクトルが得られました。

高感度なATR測定 ─ 高屈折率サンプル対応 ─

ATR対物鏡(Geプリズム)で高感度なATR測定ができます。
また当社従来機と比較して赤外入射角度をより深くしたことにより,黒色ゴムなどの高屈折率サンプル測定時にも歪みのない良好なATRスペクトルを取得することができます。

黒色ゴムのATR測定

カーボンが50 wt%含まれたアクリロニトリルブタジエンゴム(NBR)をATR対物鏡(Geプリズム)で測定しました。
従来機では歪んでいた970cm-1のC=C-H面外変角振動のピークが明確に測定できました。

異物の定性をフルサポート
─ LabSolutions IR用異物ライブラリと加熱劣化プラスチックライブラリ※ ─

LabSolutions IR用異物ライブラリ

水道水や食品中の異物分析に有効な島津オリジナル最新ライブラリです。実際に異物として捕集されたサンプルと市販水道保守部品に関する情報を収録しており,さらに蛍光X線プロファイル(PDFファイル)も収録し,異物検索の精度を大幅にアップ。従来のライブラリとは異なった混合物ライブラリなので,定性に必要な深い知識や多くの経験をカバーします。

加熱劣化プラスチックライブラリ

従来のライブラリとは異なり,加熱によって酸化劣化した樹脂を収録したライブラリです。異物は劣化したものも多く,そのような場合に効力を発揮するライブラリです。

※ 静岡県工業技術研究所 浜松工業技術支援センターで測定,取得したスペクトルを島津製作所でライブラリ化しました。
