1

关闭系统.

2

将毛细管柱一端依次插入柱螺母和石墨压环.

柱螺母 221-16325-01

石墨压环 0.5mm 221-32126-05

石墨压环 0.8mm 221-32126-08

3

用压环安装管来固定石墨压环.使毛细管柱从安装管里伸出10mm,然后用毛细管切割刀切断安装顶部的柱子.如果使用SPL进样口则需固定石墨压环位置在柱末端的34mm处.

毛细管切割刀 221-50595-91


注意:
如果用0.53mm内径的大口径柱做无分流分析时,应当改变石墨压环的位置为柱末端的15mm处.

4

最好使用压环安装管固定石墨压环在毛细管柱接检测器的一端. 通常使用开口螺母，石墨压环前就不必使用小螺母 (如果在高于350℃时进行分析时,使用开口螺母将可以减小螺母的热容,在进样口一端也是一样).

用于FID(FTD) 69mm (如果使用金属毛细管柱分析缩短2-3mm.)

石墨压环位置固定以后移去压环安装管.

5

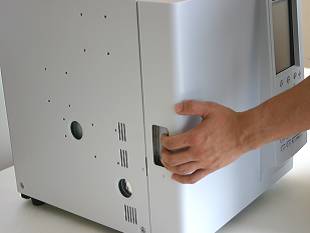

拉动柱箱门左下角的拉杆即可打开柱箱门.

6

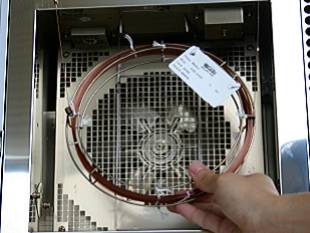

将柱放于柱架上.

7

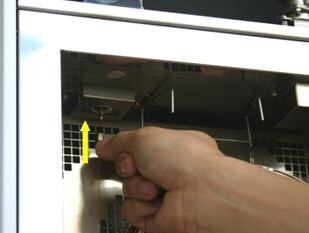

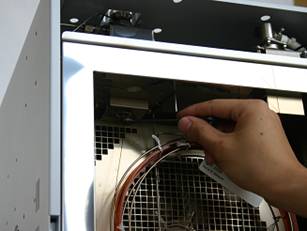

从柱箱的一边将柱插入进样口.

8

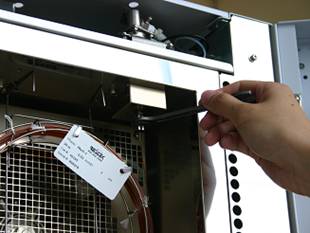

用手动拧紧螺母后,再用扳手拧紧半圈固定.

9

同样地,从柱箱的另一边将柱插入检测器, 手动拧紧螺母后,再用扳手拧紧半圈固定.

10

关上柱箱门,开启系统.
