维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零件.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
螺丝刀,平面螺丝刀, 5.5x7扳手(标准FTD附件),1.5mm Allen扳手(标准FTD附件)
1 |
关闭系统停止检测器载气供应. |
|
2 |
|

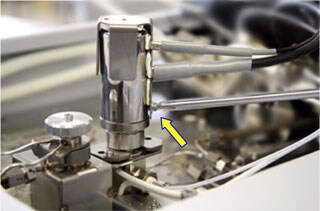

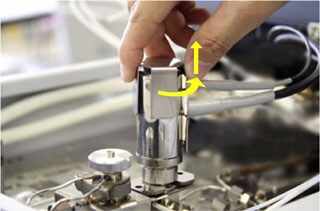

拧松屏蔽罩的固定螺丝,取下屏蔽罩. |
3 |
取下聚四氟乙烯片.如果已损坏则需要更换. 聚四氟乙烯片 P/N 221-70662 |
|
4 |

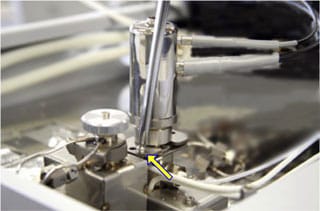

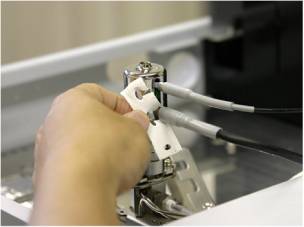

拧松FTD电极固定螺丝,取下固定板. |
|
5 |

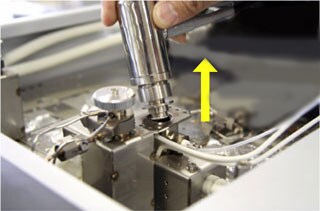

取下FTD电极. |
|
6 |

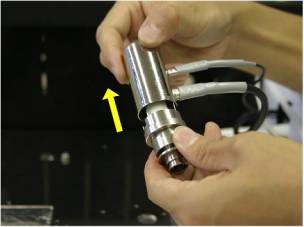

取下收集极盖子. |
|
7 |

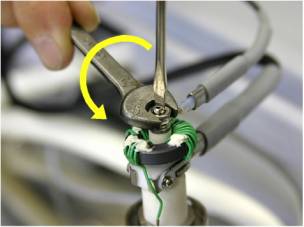

用扳手拧下信号线固定螺丝,取下固定螺母和垫圈. |
|
8 |

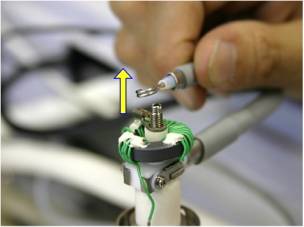

取下信号数据线. |
|
9 |

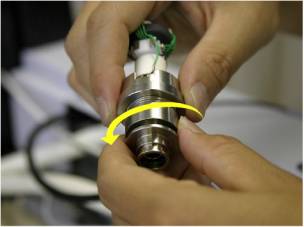

用Allen扳手拧下收集极固定螺母. |
|
10 |
|
取下收集极固定器. |
11 |

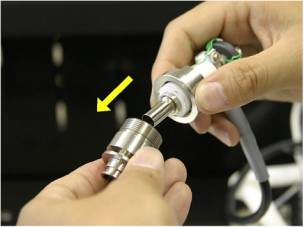

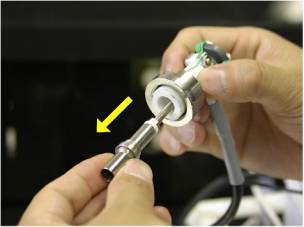

拉出FTD收集极. |
|
12 |
|

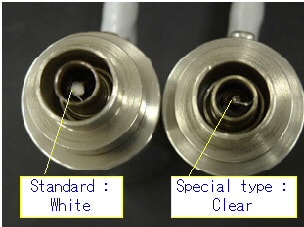

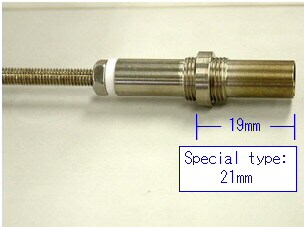

装入凸缘为19mm的新的FTD收集极 (21mm为特殊型号而设) 221-18704-91 FTD收集极 221-42512-91 FTD 收集极特殊型号 (用于农药分析等)
|
13 |

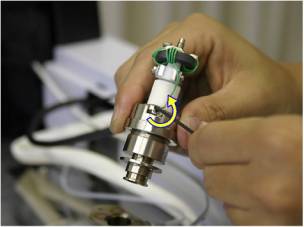

为FTD电极装上新的收集极,用Allen扳手上紧收集极的固定螺母. |
|
14 |
依次装上信号线,信号线固定螺母和垫圈.用扳手上紧. 同时,收集极的上部必须用平面螺丝刀将其安全固定以防止灯丝被损坏. |
|
15 |
盖上收集极的盖子. |
|
16 |
将聚四氟乙烯片放在信号线和电缆上. |
|
17 |
以卸下屏蔽罩相反的顺序将其安上. |
|
18 |
拧紧固定螺丝. |
|
19 |
开启系统. |
