更换光电倍增管
维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零件.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
在系统运行或FPD开启的状态下不要移动光电倍增管,否则会损坏光电倍增管.
螺丝刀
1 |
关闭系统停止检测器载气供应. |
|
2 |
|

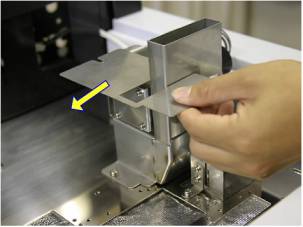

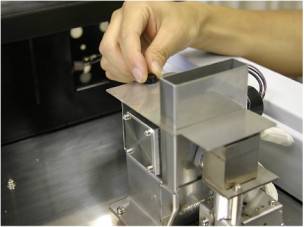

拧松螺丝取下FPD的盖子.
|
3 |
|

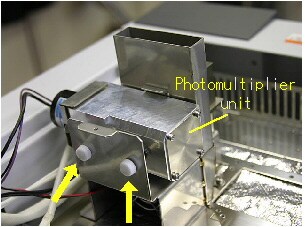

卸下2个光电倍增管部分的固定螺丝
|
4 |
|

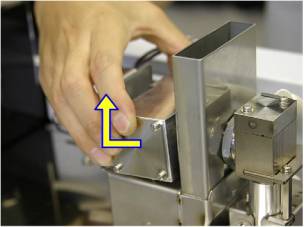

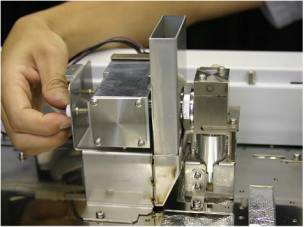

慢慢的将光电倍增管部分取出. |
5 |
|

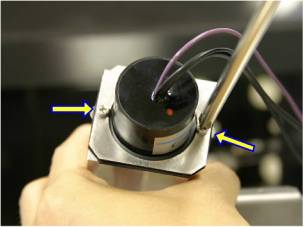

取下光电倍增管底座上的2个固定螺丝. |
6 |
|

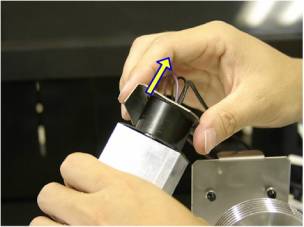

取下光电倍增管底座的固定板. |
7 |
|

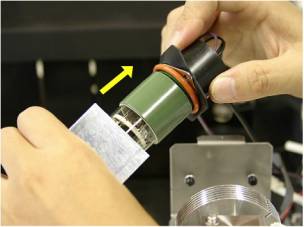

慢慢地将光电倍增管取出.
|
8 |
|

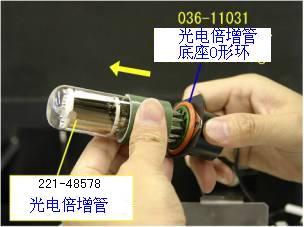

慢慢地将光电倍增管其从固定底座上取下. 如果底座的O形环损坏的话将其更换. 光电倍增管底座O形环036-11031
|
9 |
|

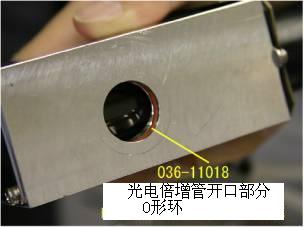

检查光电倍增管箱开孔处的O形环(滤光片附属部分). 如果损坏将其更换. 光电倍增管开口处O形环 036-11018
|
10 |
将新的光电倍增管插入底座. 光电倍增管 P/N 221-47578 |
|
11 |
慢慢地将光电倍增管插入光电倍增管箱. |
|
12 |
安装光电倍增管固定板,用2个螺丝将其固定. |
|
13 |
慢慢地装上光电倍增管部分. |
|
14 |
拧紧光电倍增管的固定螺丝,安装好光电倍增管并仔细检查确保已经安装好. |
|
15 |
装上盖子,拧紧螺丝. |
|
16 |
开启系统. |
