检查点火线圈
维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零件.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
在系统运作或是FPD开着的时候不要移动光电倍增管,否则会损坏光电倍增管.
1 |
关闭系统停止检测器载气供应. |
|
2 |
|

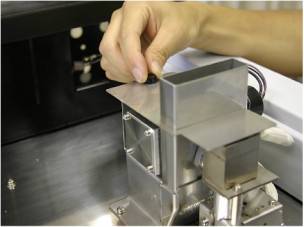

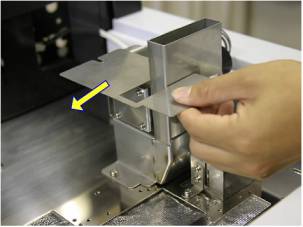

卸下螺丝取出FPD盖子. |
3 |

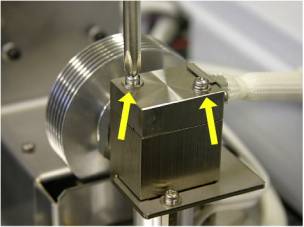

卸下2个螺丝,取下遮光板部分. |
|
4 |
|

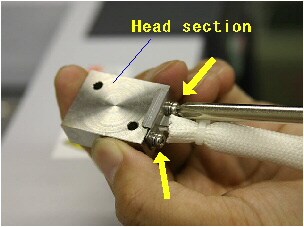

卸下2 个点火线圈固定螺丝,取下点火线圈固定架.
|
5 |

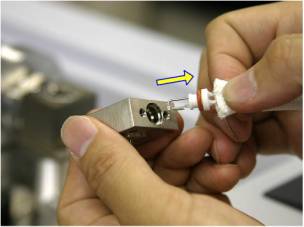

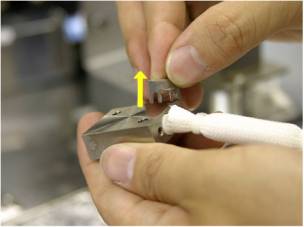

从遮光板部分慢慢地取出点火线圈. |
|
6 |

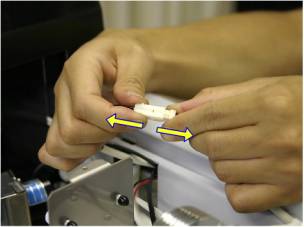

如果有损坏的地方点火线圈则需要更换. 如果更换点火线圈,断开点火线圈电缆上的连接器. 点火线圈: 221-73430-93 |
|
7 |
将点火线圈插入遮光板部分. |
|
8 |
用2个螺丝将点火线圈固定架安装在合适的位置. |
|
9 |
用2个螺丝将遮光板部分固定好. |
|
10 |
装上盖子,拧紧螺丝. |
|
11 |
开启系统. |
