维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零件.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
10x12 扳手(标准附件)
|
关闭系统,停止检测器的载气供应 |
|
2 |
|

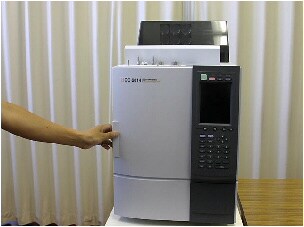

拉左侧的拉杆打开柱箱门. |
3 |
|

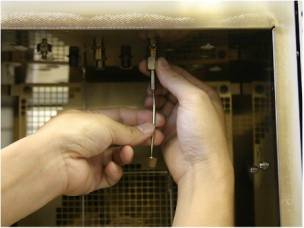

将玻璃衬管安装在不锈钢柱进样口一端接头里.
|
4 |
|

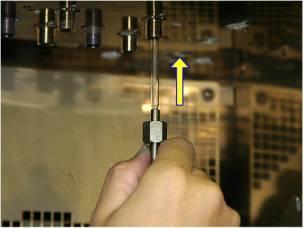

将不锈钢柱接头和进样口及玻璃衬管连接,用扳手拧紧. |
5 |
|

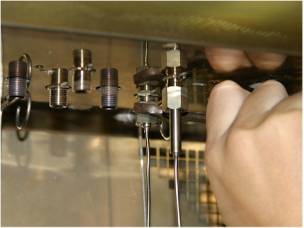

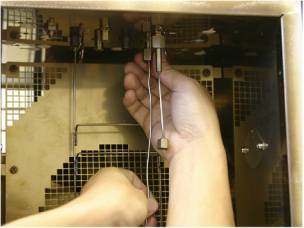

将不锈钢柱检测器接头和检测器连接,用扳手拧紧.
检测器端有两种型号的不锈钢柱接头: 一种用于TCD, 另一种用于其他检测器. 不锈钢柱检测器接头 221-08882-91 不锈钢柱接TCD一接头 221-10079-93
|
6 |
|

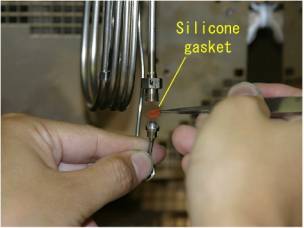

连接不锈钢柱和不锈钢柱接头. 将垫圈放在不锈钢柱和接头之间. 如果使用硅树脂橡胶的柱垫圈,须在250℃以下使用,在中间插入垫圈用手拧紧G型螺母. 硅树脂垫圈201-35184 (50 片)
如果使用铝制柱垫圈(超过250 ℃), 于GM型螺母中插入2到3个垫圈,用手拧紧. 铝制垫圈P/N:201-35183 (100 片) |
7 |
|
用扳手拧紧不锈钢柱和接头之间的连接口. |
8 |
打开电源在启动屏幕上将启动时间设置一个较大的值如5到10分钟(或者更多).选择PF菜单为"Start GC"来启动仪器. 这段启动时间中会有载气从AFC流出,但是检测器不会加热.在此期间可以检查是否有气体泄漏. 按[Flow]键设定合适的载气量,然后检查是否有泄气的现象. 用肥皂水或检漏液如Snoop(R) 检查各连接口看有无气泡出现. 如果有气泡出现则证明有气体泄漏.用扳手重新固定连接件以保证不再漏气.(如果使用石墨压环,则有可能是因为温度循环而引起的气体泄漏,最好在升温度后重复进行气密性检查.) 检漏液Snoop 型号: 670-11514 |
|
9 |
在确保无气体泄漏后,关闭柱箱门. 在启动时间结束之后,每一部分的温度控制开始运行. 按[SYSTEM]键 然后按翻页键显示PF菜单,选择"Start Seq"菜单,设定起动时间为0.然后温度控制程序立刻开始运行.如果在短时间内完成了气密性检查,柱中的气体完全由载气取代以后,可以升温而无需等待启动时间结束. |
