GC-2014 柱箱

安装玻璃填充柱




必需的工具

10x12 扳手(标准附件)

维护过程

1

关闭系统,停止载气供应.

2

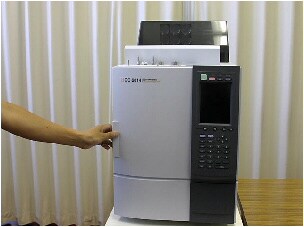

拉左侧的拉杆打开柱箱.

3


硅树脂O形环(20个) 201-47614

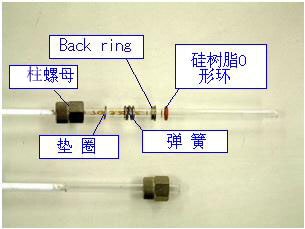

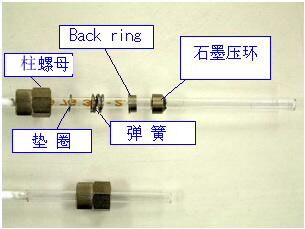

在玻璃柱两端安装连接件.

如果使用硅树脂O形环 (低于 250℃时使用),按以下述顺序安装连接件: 柱螺母,垫圈,弹簧,后保护垫圈, 硅树脂O形环.后保护垫圈较大的一面应该朝向硅树脂O形环.







如果使用石墨压环 (高于250℃时使用), 按以下述顺序安装零件: 柱螺母,垫圈,弹簧,后保护垫圈, 石墨压环.后保护垫圈较小的一面的应该朝向石墨压环.


石墨压环 (4个) 221-15563-91
玻璃柱连接件 221-15561-91
(包括柱螺母,垫圈,弹簧,后保护垫圈)



4



用于TCD的石墨压环 (10个)
型号: 221-10076-91
套管型号: 221-10073

如果使用TCD,则不需要后保护垫圈.

5







< 连接玻璃衬管的方法>

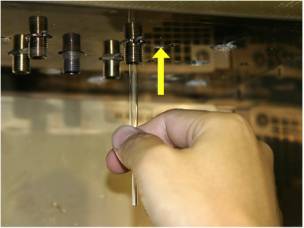

在柱箱一侧从进样品口中部插入玻璃衬管.















将玻璃衬管插入色谱柱较短的一端.

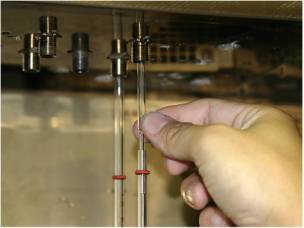

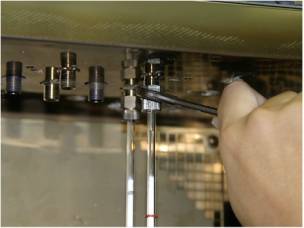

在色谱柱插入进样口和检测器后用手拧紧柱螺母.

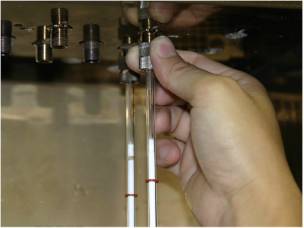

如果使用硅树脂O形环,轻轻地固定柱螺母.如果使用石墨压环,则需要用扳手再拧紧三分之一或半圈匝将其固定.



玻璃衬管方法推荐使用分析液体样品,因为这样可以防止色谱柱柱被污染.

使用适合柱内径的玻璃衬管.

柱内径3.0 - 4.0 mm;
 玻璃衬管 3.2 直径 : 221-14093
柱内径 2.5 - 2.7 mm;
 玻璃衬管2.6 直径 : 221-14094

6





< 使用柱上进样时的连接 >

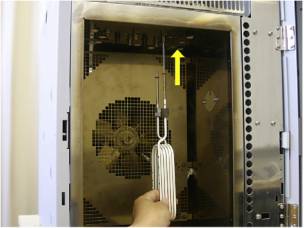

将玻璃柱较长的一端插入进样口.

.

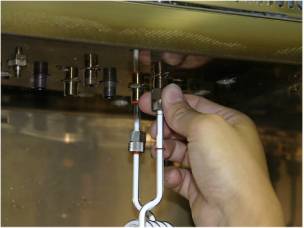

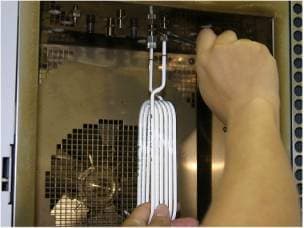

在色谱柱插入进样口和检测器后用手拧紧柱螺母.











如果使用硅树脂O形环,轻轻地固定柱螺母.如果使用石墨压环,则需要用扳手再拧紧三分之一或半圈将其固定.

当样品被直接注入色谱柱时,柱上进样方法有可能会污染色谱柱.这种方法主要用于气体样品的分析.



7

打开电源在启动屏幕上将启动时间设置一个较大的值如5到10分钟(或者更多).选择PF菜单为"Start GC"来启动仪器. 这段启动时间中会有载气从AFC流出,但是检测器不会加热.在此期间可以检查是否有气体泄漏.

[Flow]键设定合适的载气量,然后检查是否有泄气的现象. 用肥皂水或检漏液如Snoop(R) 检查各连接口看有无气泡出现.

如果有气泡出现则证明有气体泄漏.用扳手重新固定连接件以保证不再漏气.(如果使用石墨压环,则有可能是因为温度循环而引起的气体泄漏,最好在升温度后重复进行气密性检查.)

检漏液Snoop 型号: 670-11514

8

在确保无气体泄漏后,关闭柱箱门.

在启动时间结束之后,每一部分的温度控制开始运行.

[SYSTEM]键 然后按翻页键显示PF菜单,选择"Start Seq"菜单,设定起动时间为0.然后温度控制程序立刻开始运行.如果在短时间内完成了气密性检查,柱中的气体完全由载气取代以后,可以升温而无需等待启动时间结束.
