1

关闭系统停止检测器载气供应.

2

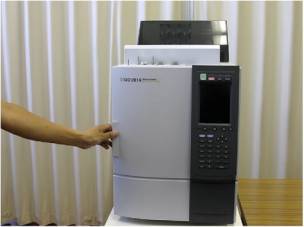

拉左侧的拉杆打开柱箱.

3

无尾吹气接法

有尾吹气通路型

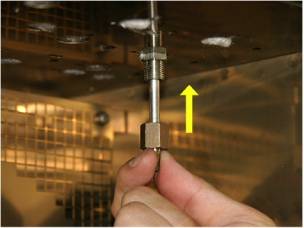

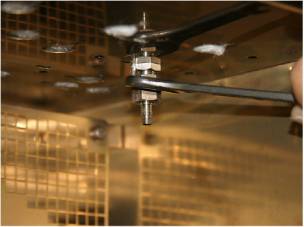

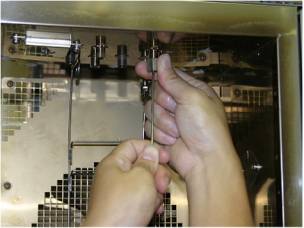

安装毛细管柱连接器于检测器一端,用扳手拧紧.

(两种毛细管柱连接器可供选用:一种有尾吹气通道, 而另一种没有.)

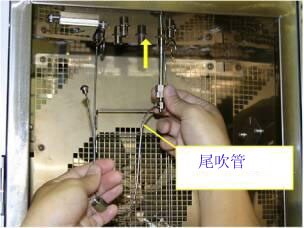

 拧紧有尾吹气通道的毛细管连接器,然后将尾吹气通道和进样口连接.

注意:
填充柱分析时不使用尾吹气,毛细管柱分析时必须使用尾吹.因此,需要改变双AFC模式为尾吹气模式.

但，此种情况，受到填充柱注样口内污染以及石墨环中的有机物影响，导致噪音增加，可能会给分析带来不良影响，因此使用前务必参考操作说明书。
(改变AFC控制模式)

4

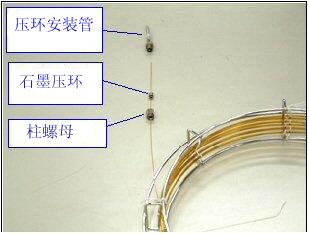

将毛细管柱进样口通过六角螺母和石墨压环.

螺母 221-16325-01

石墨压环0.5mm 221-32126-05

石墨压环 0.8mm 221-32126-08

5

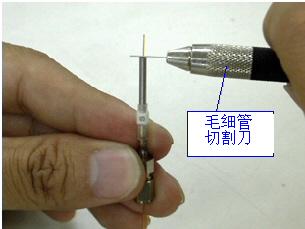

用石墨固定夹临时安装石墨固定环. 安装时,使毛细管柱突出石墨固定夹大约10mm,用毛细管切割刀在固定夹的末端切断毛细管.如果使用用于SPL的固定工具,固定位置在距毛细管末端34mm处.

毛细管柱切割刀型号: 221-50595-91


小心:
如果要使用0.53mm内径的大口径柱进行无分流分析时,将石墨环固定于15mm处.

6

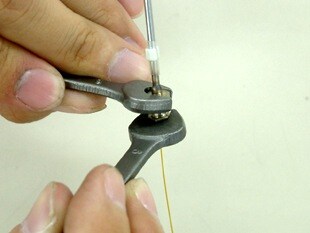

使用夹子固定石墨压环于毛细管柱检测器一端. 因为使用了防松螺母,石墨压环前的螺帽就不必使用了(如果在柱温超过350℃时进行分析用小螺帽可以减少热容量,在进样口一端也是一样).

用于FID/FTD-2014 99mm (如果使用金属毛细管柱则略短2到3mm.)
用于FTD-2014c 69mm(如果使用金属毛细管柱则略短2到3mm.)
用于FPD 120mm
用于ECD 75mm

石墨压环固定好以后除去夹子.

注意:
1.某些情况下, 如果使用FID/FTD-2014配有补给线通路的连接器时,将柱插入长度从99mm改变为112mm,峰形有可能会得到改善。

2.如果使用较小的FID喷嘴（对于填充柱）,不能插入以上的深度。在这种情况下，在柱碰到顶之后拉出1mm的距离。

7

将柱置于柱支架上.

8

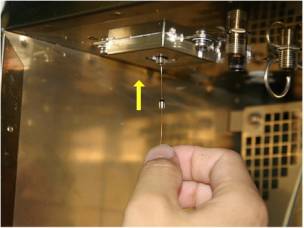

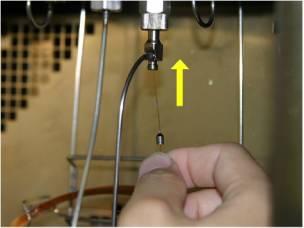

从柱箱一侧将柱插入进样口.

9

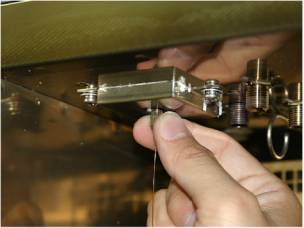

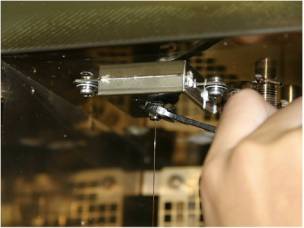

在手动拧紧防松螺母之后,用扳手再拧半匝将其固定于合适的位置.

10

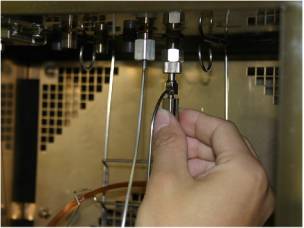

同样地,将柱从柱箱一侧插入检测器,手动拧紧防松螺母后,用扳手再多转半匝.

11

关上柱箱门,开启系统.
