维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
玻璃衬管扳手(标准附件), 10x12扳手(标准附件), 6x8扳手(标准附件)
1 |
关闭系统. |
|
2 |

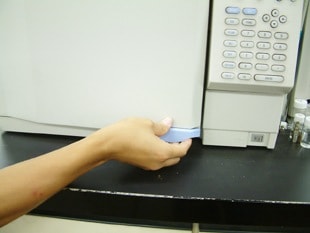

打开柱箱门. |
|
3 |

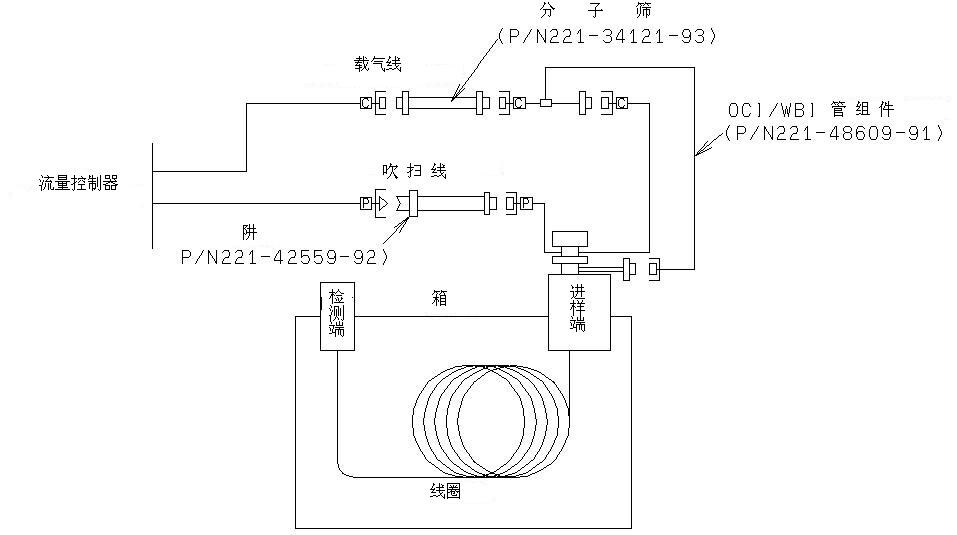

检查设置管路为OCI模式- 载气分接管连接C-线和分流口. |
|
4 |

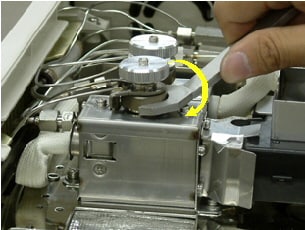

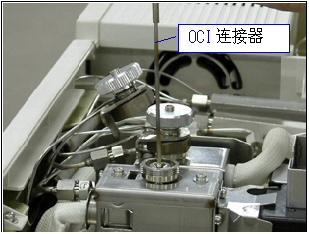

用扳手取下玻璃衬管,检查OCI连接器是否已经安装在衬管上. OCI连接器221-49298-91 O形环, P3 036-11201-84
|
|
5 |
用扳手拧紧玻璃衬管螺母. |
|
6 |

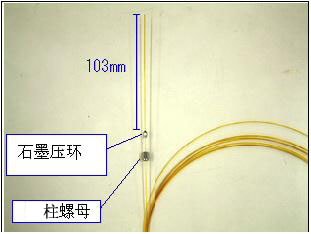

使0.53 直径的预柱(或者分析用大口径毛细管柱)通过柱螺母,然后将石墨压环固定在离柱头103mm处 (可使用用于SPL的压环安装管来固定石墨压环). 去活毛细管(无固定相) 0.53mm x 10m : |
|
7-1 |

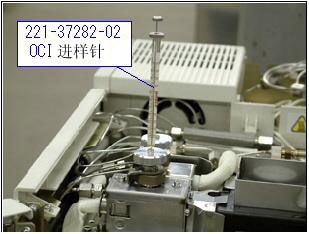

插入OCI进样针接触进样口底部即可 OCI 进样针 SSOT-221-37282-02 |
|
7-2 |

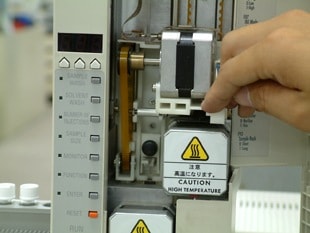

如果使用自动进样器AOC,关闭电源,安装好OCI进样针. |
|
8 |

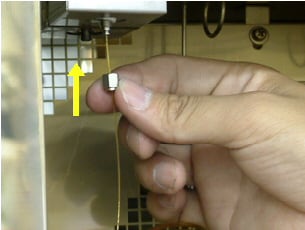

从柱箱的一侧插入预柱(或者分析用大口径毛细管柱). 如果因为进样针针头有干扰而不容易插进的话,轻轻地上下移动进样针使其与中心位于一条直线,这样就会容易插入. |
|
9 |

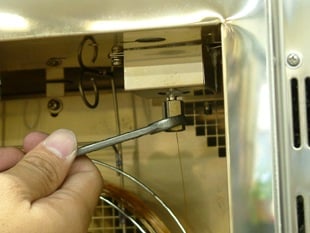

插入至其接触顶端后的固定螺母.请注意不要太用力以免柱顶端在固定位压碎. |
|
10 |
拔出进样针. 重新插入进样针检查运动是否良好. |
|
11 |

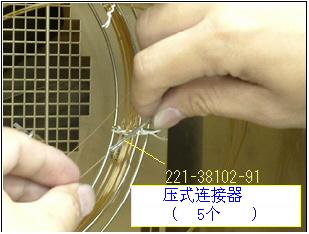

将分析柱置于柱支架上 用压式连接器连接预柱和分析柱. 用毛细管切割刀预先等长切断预柱和分析柱.连接时在柱顶端加入少量的有机溶剂使聚酰亚胺涂层部分更容易密封. 密压连接器(5个) 221-38102-91 |
|
12 |
在柱检测器一侧用相应检测器的压环固定管来固定石墨压环. |
|
13 |

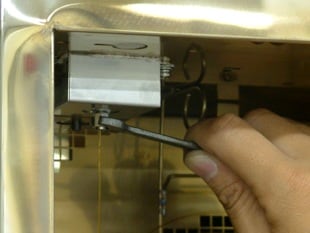

将分析柱连接到检测器.用扳手将其固定. |
|
14 |
至于简单的OCI方法,是使用玻璃衬管而不是OCI连接器. 插入进样口一侧的柱长应调整为75mm.在插入至合适位置将其固定.使用的柱内径不要超过0.53mm. 玻璃衬管 OCI-2010 221-49381-01 (-02 去活) |
