维护工作必须在每一部分的温度降到50℃以下时才可以开始.
把拆下来的零件放在干净的纸上或是托盘上.不要弄丢或是弄脏零件.
用合适的工具进行维护工作.任何脏的工具在使用前必须用蘸丙酮的纱布或其他物品擦干净.
镊子, Allen扳手(收集极连接器附件)
1 |
准备FTD2010 收集极修理工具包(型号: 221-49079-91) 和收集极连接器 (221-70846-91). |
|
2 |
按 [DET]键 显示FTD屏.在FTD温度低于50℃ 时停止载气供应. 关闭 FTD控制器. |
|
3 |

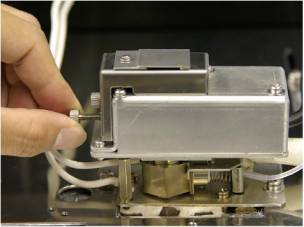

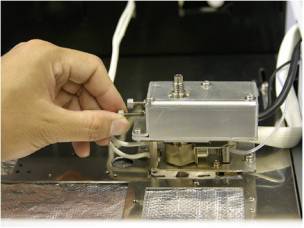

拧下2个收集极固定螺丝. |
|
4 |

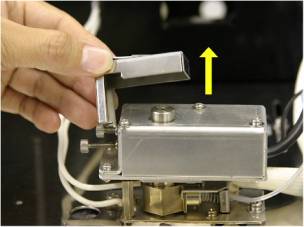

取下收集极盖子. |
|
5 |

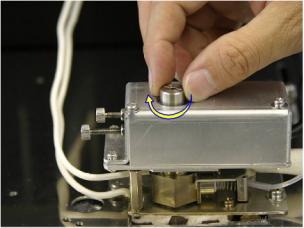

用手拧松FTD收集极. |
|
6 |

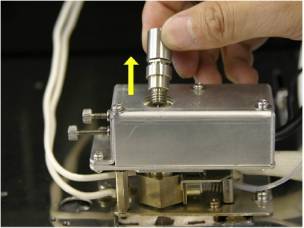

取下FTD收集极. |
|
7 |

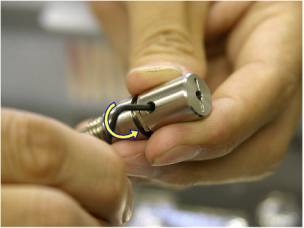

用Allen扳手拧下收集极固定螺丝(收集极连接管标准附件),取下电钮部分. |
|
8 |

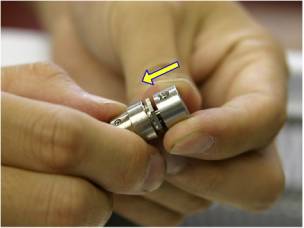

取下收集极连接管. |
|
9 |

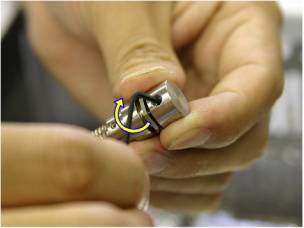

用Allen扳手拧紧固定螺丝固定连接管. |
|
10 |

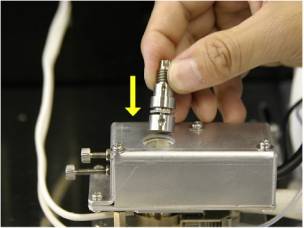

倒置插入收集极. |
|
11 |
交替拧紧收集极两个固定螺丝. |
|
12 |

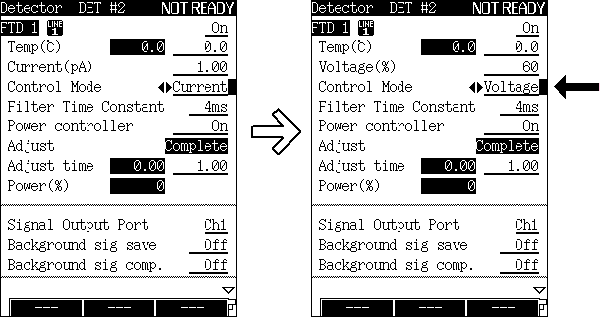

按[DET]键FTD屏, 在设置控制模式为'Voltage', 功率为 '0%',打开FTD功率控制器. |
|
13 |

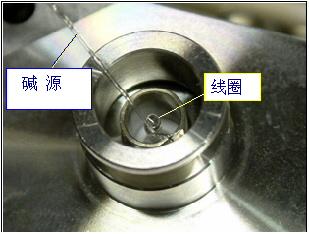

逐渐增加电压并观察碱源丝. 当变为浅红色的时候,用镊子轻轻触动线圈上的碱源. 使碱源线圈上逐渐熔化. 如果热容量增加,线圈变黑,碱源粘在线圈上的话,增加电压5到10%. 这样会使线圈再次变红,除去多余咸源.加入太多的碱源会导致分析时灵敏度的降低.因此,在线圈上覆盖薄薄的一层即可(外部直径1.8到 2mm). |
|
14 |
如果线圈上碱源表面不平整,再增加5到10%电压整平线圈上的碱源. 如果表面平整则设定电压为0%,然后关闭电压控制器.改变控制模式为'Current'. |
|
15 |
拧下收集极固定螺丝,取下收集极. |
|
16 |
取下连接器装上电钮. |
|
17 |
|
旋转装上新的FTD收集极至即可.注意不要拧得太紧以免引起断丝. |
18 |

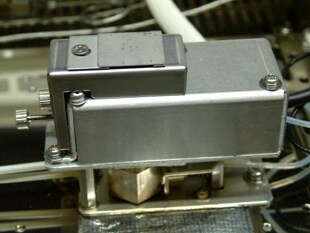

装上收集极的盖子. |
|
19 |
交换几次拧紧收集极顶部和底部的固定螺丝. 螺丝必须被重复上紧几次,因为拧紧一个螺丝有可能使另一个螺丝变松. 检查以确定已经正确安装. 如果螺丝松了,碱源在加热时将不会发光,有可能导致灵敏度的降低. |
|
20 |
为了使碱源沉积和减少引起噪音的污染物,设定电流为1.00pA,用与分析条件相同的氢气,空气和补给气流速在系统调节模式下运行3到5小时. |
