必ず各部の温度を50℃以下に下げた後、メンテナンス作業を行なってください。
取り外した部品等は清浄なトレイやシート上に置き、紛失、汚染の無いように注意してください。
適切な工具を使用し、作業を行なってください。使用する工具は、あらかじめ汚れをアセトンを含ませたガーゼ等で拭き取っておいてください。
プラスドライバー,ピンセット,FIDノズルボックスドライバー(オプション670-18800)
1 |
装置を停止します。 |
|
2 |
|

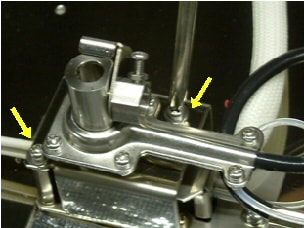

コレクタ押え金具のネジを外します。 |
3 |
|

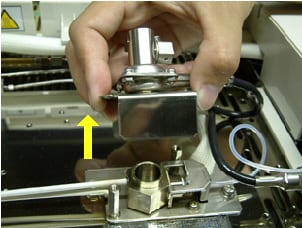

コレクタ押え金具と一緒にコレクタ部を外します。 |
4 |
|

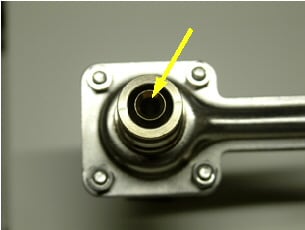

コレクタ内部に汚れが無いか確認します。汚れがある場合には溶媒を染み込ませた綿棒等で拭き取り洗浄してください。ブラシ等を用いる場合はやわらかいものを使用してください。ワイヤブラシ等で傷をつけるとノイズの原因になります。 コレクタの汚れがひどく洗浄できない場合や、錆び等が見られる場合にはコレクタを交換してください。 コレクタASSY,FID:部品番号221-72322-91 |
5 |
|

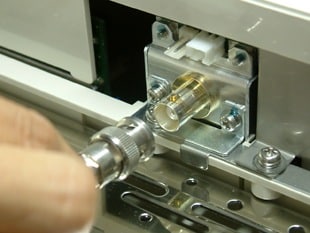

シグナルコードを外します。 |
6 |
|

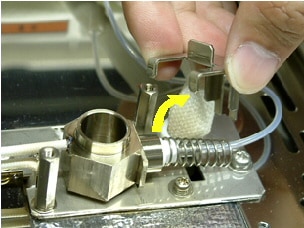

高圧押え板を上に引き上げ、外します。 |
7 |
|

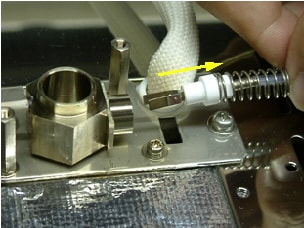

バネと一緒に高圧ブラシを引き抜きます。 |
8 |
|

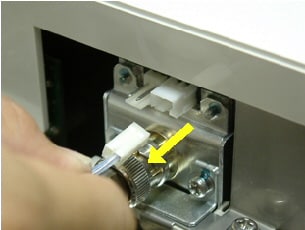

高圧コードのコネクタを外します。 |
9 |
|

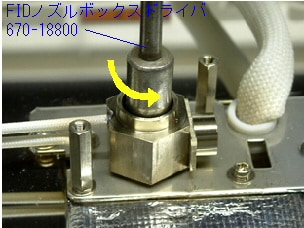

ボックスドライバーを用いてFIDノズルを緩めます。 FIDノズルボックスドライバ(オプション、部品番号670-18800) |
10 |
|

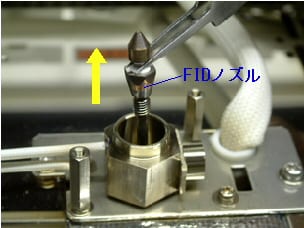

ピンセットでFIDノズルを取り外してください。
石英部が破損する恐れがありますので、ノズルに衝撃を与えないようにしてください。 |
11 |
FIDノズル(φ0.3標準) 221-48258-91 |
FIDノズル先端のノズルジェット部に汚れ、詰まりが無いか確認してください。 汚れが見られる場合には溶媒を染み込ませた綿棒等で拭き取り洗浄してください。つまりがある場合には新しい物と交換してください。 注記:
|
12 |
|

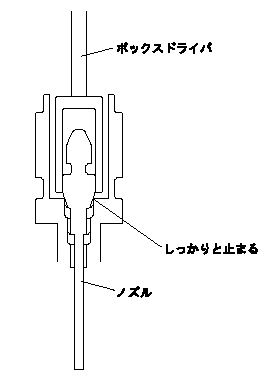

FIDノズルを取り付け、ボックスドライバーでしっかりとまるまで回して固定してください。 |
13 |
取り外しと逆の順で、高圧部、コレクタ部を取り付けてください。 |
|
14 |
装置を起動します。 |
