必ず各部の温度を50℃以下に下げた後、メンテナンス作業を行なってください。
取り外した部品等は清浄なトレイやシート上に置き、紛失、汚染の無いように注意してください。
適切な工具を使用し、作業を行なってください。使用する工具は、あらかじめ汚れをアセトンを含ませたガーゼ等で拭き取っておいてください。
ピンセット,FIDノズルボックスドライバー(オプション670-18800)
1 |
装置を停止し、検出器ガスを停止します。 |
|
2 |
|

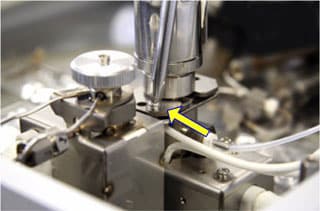

FTD電極部固定ネジを緩め、固定板金を取り外します。 |
3 |
|

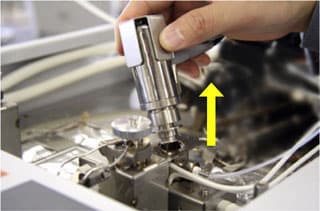

FTD電極部を引き抜き、外します。 |
4 |
|

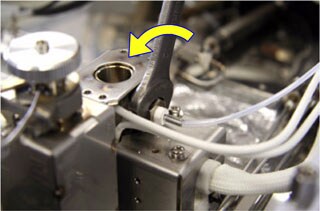

高圧部固定ナットを緩めます。 |
5 |
|

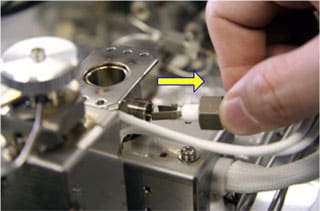

高圧ブラシを引き抜きます。 |
6 |
|

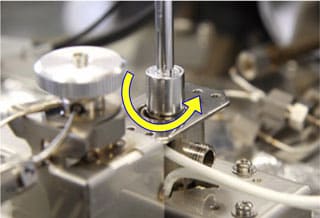

ボックスドライバーを用いてFIDノズルを緩めます。 |
7 |
|

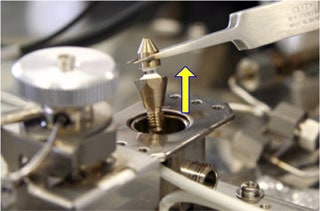

ピンセットでFIDノズルを取り外してください。 石英部が破損する恐れがありますので、ノズルに衝撃を与えないようにしてください。 |
8 |
|

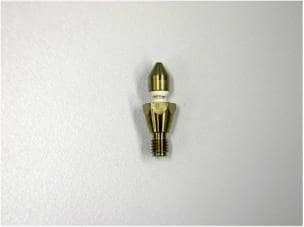

FIDノズル先端のノズルジェット部に汚れ、詰まりが無いか確認してください。 汚れが見られる場合には溶媒を染み込ませた綿棒等で拭き取り洗浄してください。つまりがある場合には新しい物と交換してください。 FIDノズルASSY: |
9 |
FIDノズルを取り付け、ボックスドライバーでしっかりとまるまで回して固定してください。 |
|
10 |
取り外しと逆の順で、高圧部、FTD電極部を取り付けてください。 |
|
11 |
装置を起動します。 |
