必ず各部の温度を50℃以下に下げた後、メンテナンス作業を行なってください。
取り外した部品等は清浄なトレイやシート上に置き、紛失、汚染の無いように注意してください。
適切な工具を使用し、作業を行なってください。使用する工具は、あらかじめ汚れをアセトンを含ませたガーゼ等で拭き取っておいてください。
ホトマルが破損する恐れがあるため、装置が起動しているときやFPDがONの時にはホトマル部を取り外さないでください。
プラスドライバー
1 |
装置を停止し、検出器ガスの供給を停止します。 |
|
2 |

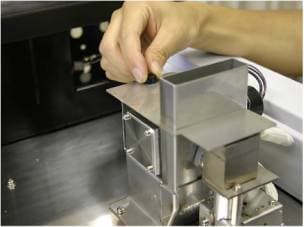

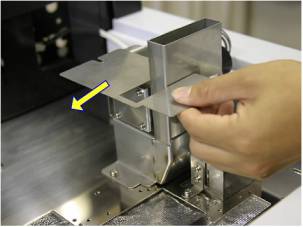

ローレットネジを外してFPD上カバーを取り外します。
|
|
3 |

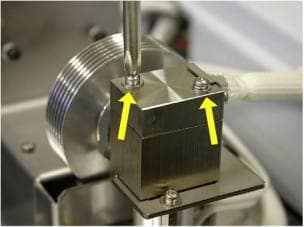

2箇所のネジを外して、ヘッド部を取り外します。 |
|
4 |
|

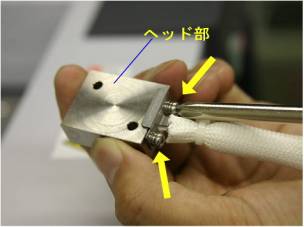

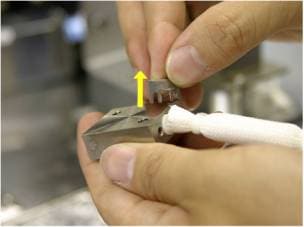

2箇所のイグナイタ固定ネジを外し、イグナイタ押えを外します。
|
5 |

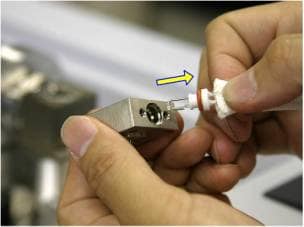

イグナイタフィラメントをヘッド部よりゆっくりと引き抜きます。 |
|
6 |

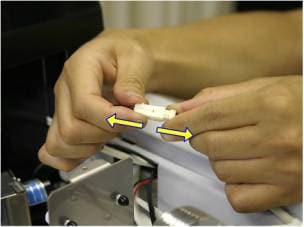

フィラメントが断線や劣化している場合には交換が必要です。 交換する場合には、ケーブル途中のコネクタ部を外し、交換します。 イグナイタフィラメント 221-73430-93 |
|
7 |
イグナイタフィラメントをヘッド部に差し込みます。 |
|
8 |
イグナイタ押えを取付け、2箇所のネジで固定します。 |
|
9 |

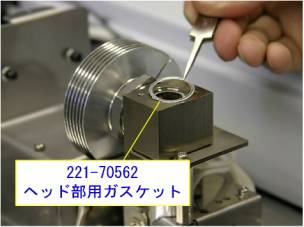

ヘッド部用ガスケットを挟んでヘッド部を取り付け、2箇所のネジで固定します。 ヘッド部用ガスケット 221-70562 |
|
10 |
FPD上カバーを取り付け、ローレットネジで固定します。 |
|
11 |
装置を起動します。 |
