必ず各部の温度を50℃以下に下げた後、メンテナンス作業を行なってください。
取り外した部品等は清浄なトレイやシート上に置き、紛失、汚染の無いように注意してください。
適切な工具を使用し、作業を行なってください。使用する工具は、あらかじめ汚れをアセトンを含ませたガーゼ等で拭き取っておいてください。
ホトマルが破損する恐れがあるため、装置が起動しているときやFPDがONの時にはホトマル部を取り外さないでください。
プラスドライバー,ピンセット
1 |
装置を停止し、検出器ガスの供給を停止します。 |
|
2 |
|

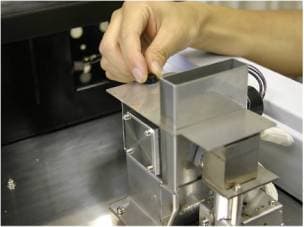

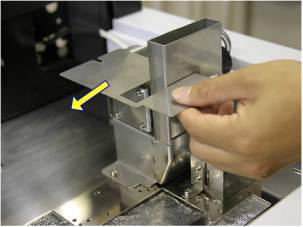

ローレットネジを外してFPD上カバーを取り外します。
|
3 |
|

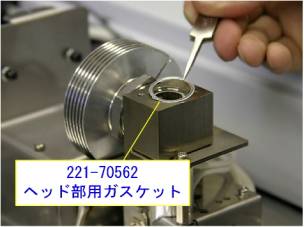

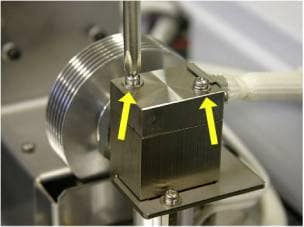

2箇所のネジを外してヘッド部を取り外します。 ヘッド部用ガスケットに破れや、劣化が見られる場合には交換が必要です。 ヘッド部用ガスケット 221-70562 |
4 |
|

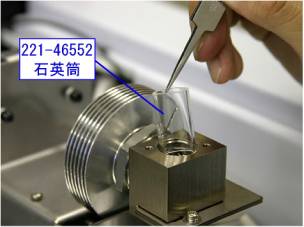

ピンセット等で石英筒を引き抜きます。 汚れが見られる場合には洗浄または交換が必要です。 石英筒 221-46552 |
5 |
新しい石英筒または洗浄した石英筒をセットします。 |
|
6 |
ヘッド部用ガスケットを挟んでヘッド部を取付け、2箇所のネジで固定します。 |
|
7 |
FPD上カバーを取り付け、ローレットネジで固定します。 |
|
8 |
装置を起動します。 |
