必ず各部の温度を50℃以下に下げた後、メンテナンス作業を行なってください。
取り外した部品等は清浄なトレイやシート上に置き、紛失、汚染の無いように注意してください。
適切な工具を使用し、作業を行なってください。使用する工具は、あらかじめ汚れをアセトンを含ませたガーゼ等で拭き取っておいてください。
プラスドライバー,マイナスドライバー,5.5×7スパナ(FTD標準付属品),1.5mm六角レンチ(FTD標準付属品)
1 |
装置を停止し、検出器ガスの供給を停止します。 |
|
2 |
|

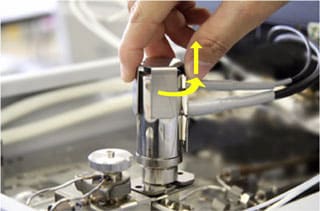

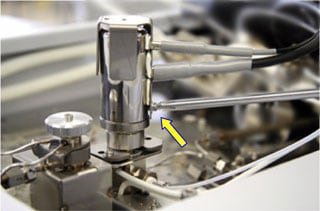

コレクタカバー固定ネジを外し、回して上に抜き取ります。 |
3 |
|
テフロンシートを取り外します。テフロンシートに破れ等がある場合には交換します。 テフロンシート 221-70662 |
4 |
|

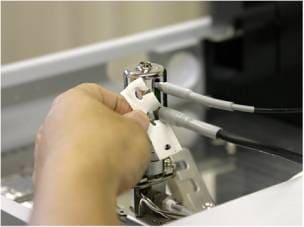

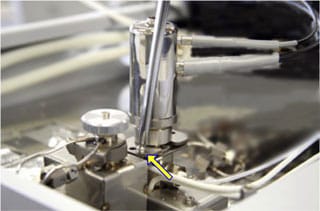

FTD電極部固定ネジを緩め、固定板金を取り外します。 |
5 |
|

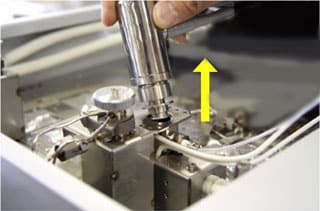

FTD電極部を上に引き抜きます。 |
6 |
|

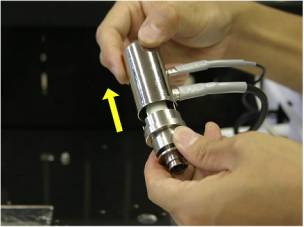

コレクタカバーを引き抜き外します。 |
7 |
|

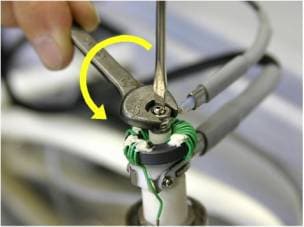

スパナでシグナルコード固定ナットを緩め、固定ナットとワッシャを外します。 |
8 |
|

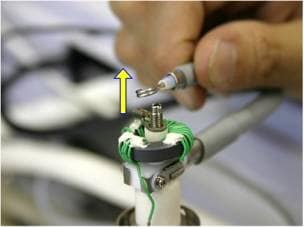

シグナルコードを外します。 |
9 |
|

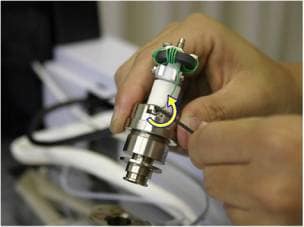

六角レンチでコレクタ固定ナットを緩めます。 |
10 |
|

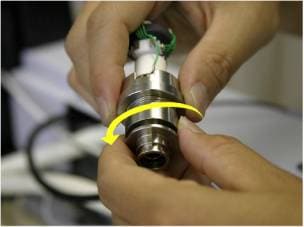

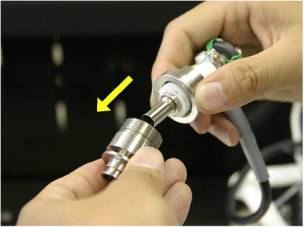

コレクタホルダを回して取り外します。 |
11 |
|

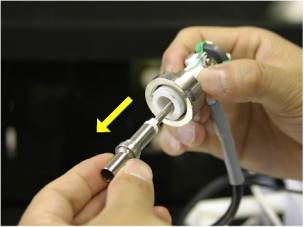

FTDコレクタを取り外します。 |
12 |
|

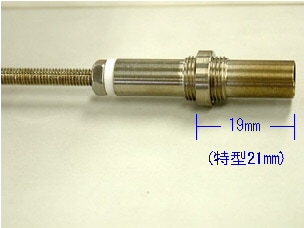

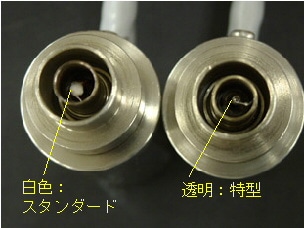

新しいFTDコレクタのフランジを19mm(特型の場合21mm)の長さに合わせます。
221-18704-91 FTDコレクタ 221-42512-91 FTDコレクタ特型(農薬分析等用) |
13 |
新しいコレクタをFTD電極部に取り付け、六角レンチでコレクタ固定ナットを締め付けます。 |
|
14 |
コレクタホルダを取り付けます。 |
|
15 |
|
シグナルコードを取り付け、シグナルコード固定ナット、ワッシャを取り付け、スパナで締め付けます。このときフィラメントの断線を防ぐため、必ずマイナスドライバーを用いてコレクタ上部を固定し、締め付けを行ないます。 |
16 |
コレクタカバーを取り付けます。 |
|
17 |
シグナル、パワーケーブル部にテフロンシートを取り付けます。 |
|
18 |
テフロンシートが動かないように注意して、シールドカバーを取り外したのと逆の手順で取り付けます。 |
|
19 |
固定ネジを締め付けます。 |
|
20 |
装置を起動します。 |
