1

装置を停止します。

2

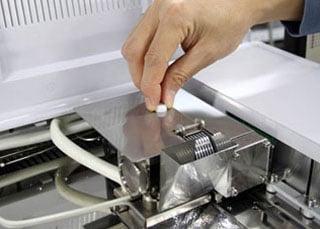

FPD上カバーのローレットネジをはずします。

3

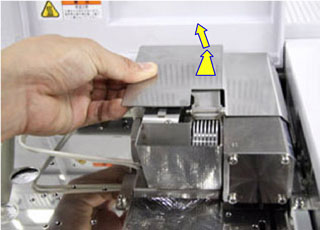

FPD上カバーを後方にスライドさせた後、取り外します。

4

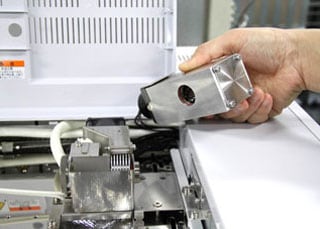

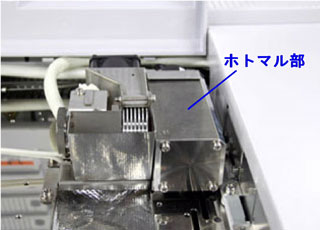

ホトマル部を横にゆっくり引き抜き、取り外してください。

ホトマルの受光部に強い光が当たらないようアルミ箔などで覆ってください。

5

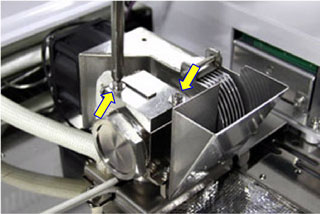

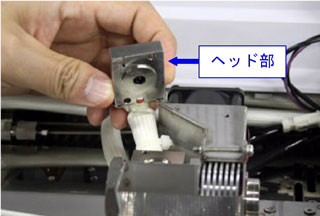

2箇所のネジを外して、ヘッド部を取り外します。

6

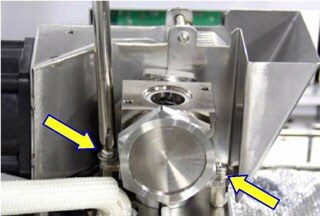

2箇所のボディ部固定ネジを取り外します。

7

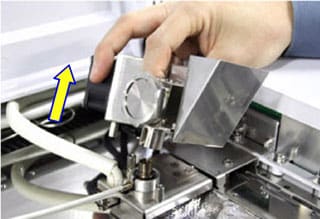

ボディ部を上に引き抜きます。

8

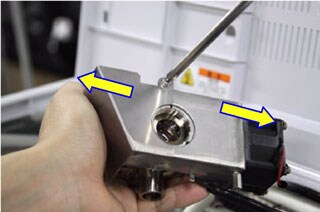

冷却用ダクト固定ネジを外し、前後に分割してダクトを外します。

9

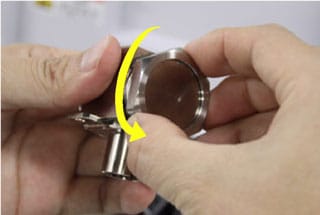

ミラー部固定ナットを緩め、取り外します。

10

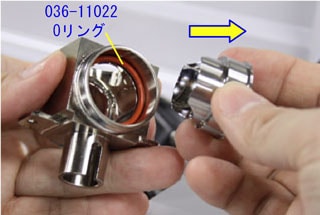

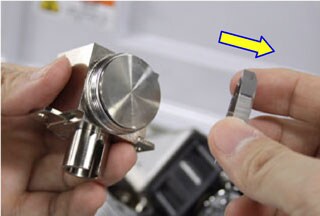

ミラー部を引き抜き、汚れが無いか確認します。汚れがある際には柔らかい布等で拭き取ります。
Oリングが劣化している場合交換します。

Oリング：部品番号036-11022-84

11

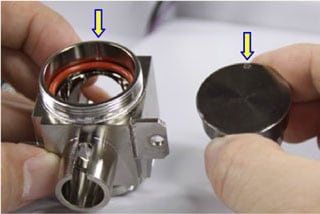

ミラー部とFPDボディにOリングをセットしたら、ミラー部を取り付けます。取り付けの際、ボディ部の切り欠きとミラー部の凸部を合わせて挿入します。

12

ミラー部固定ナットを手で締めます。

13

冷却フィンの前後からダクトをはめ込み、固定ネジで固定します。

14

ボディ部をノズルベース部に差込み、2箇所のネジで固定します。

15

ヘッド部を取付け、2箇所のネジで固定します。

16

ホトマル部をゆっくりと取り付けます。

17

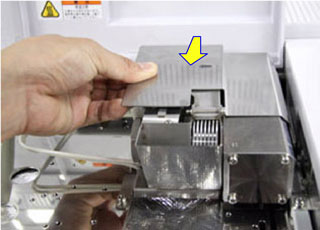

FPD上カバーをのせ、前方へスライドさせてダクト固定ネジ部の突起にはめ込みます。

18

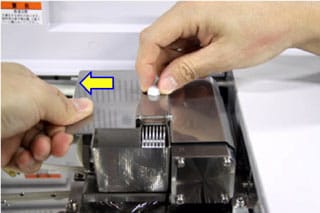

ホトマル部を固定するようにFPD上カバーを左側に引きながらローレットネジで固定します。

19

装置を起動します。
