1

GC本体の[SYSTEM]キーを押してPFメニュー「INJ保守」を選択してください。

自動的に試料注入口とカラムオーブンの温度が下がり、50℃以下になるとキャリアガスの供給が止まります。

2

GC本体ディスプレイ上に「INJ保守を行なってください」とメッセージが表示されていることを確認します。

3

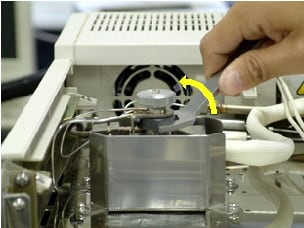

INJ用スパナで、ガラスインサート固定ナットを外します。

（INJ用スパナ(標準付属品)　部品番号 221-46977）

4

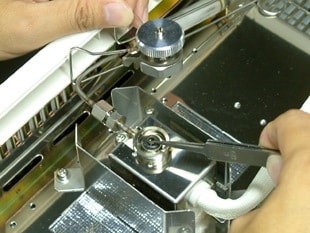

ピンセットでガラスインサートを引き抜きます。

5

新しいインサートにOリングを取り付け、シリカウールを適量詰めてください。
注入口温度が400℃以上となる条件での分析には、耐熱温度の高いグラファイトOリングの使用をお勧めします。

フッソゴムOリング　036-11203-84　（5個入り）
グラファイトOリング 221-48393-91

不活性シリカウール　221-48600　(2g入り)

参照： インサート一覧とシリカウール充填位置ガイド

6

ガラスインサートの上端から約4mmの位置にOリングを仮止めして試料注入口へセットし、ピンセットで底に当たるまで押し下げます。

7

ガラスインサート固定ナットを取り付け、INJ用スパナで固定します。

8

（ [SYSTEM]キーを押して）PFメニュー「分析」を選択してください。自動的にGCをReady状態にします。

9

[DIAG]キーを押した画面で「3.分析回数カウンタ」を選択し、インサートカウンタの分析回数にカーソルを合わせ、PFメニュー「リセット」を選択し分析回数をリセットしてください。
