GC-2010 FPD石英筒交換

検出器FPD-2010

プラスドライバー，ピンセット

1	装置を停止します。

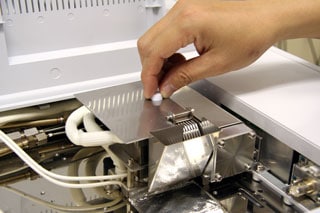

2		FPD上カバーのローレットネジをはずします。

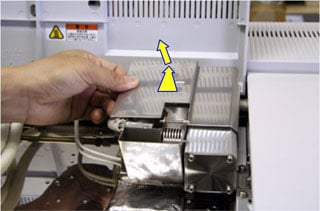

3		FPD上カバーを後方にスライドさせた後、取り外します。

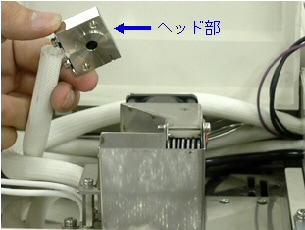

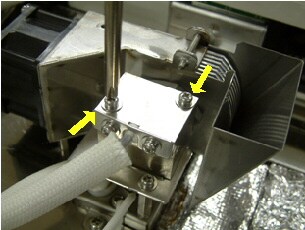

4		2箇所のネジを外して、ヘッド部を取り外します。

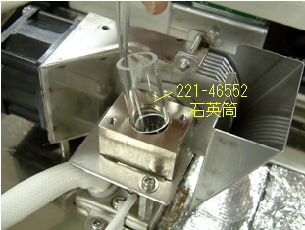

5		ピンセット等で石英筒を引き抜きます。汚れが見られる場合には洗浄または交換が必要です。
6	新しい石英筒または洗浄した石英筒をセットします。
7	ヘッド部を取付け、2箇所のネジで固定します。

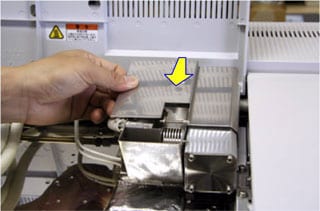

8		FPD上カバーをのせ、前方へスライドさせてダクト固定ネジ部の突起にはめ込みます。

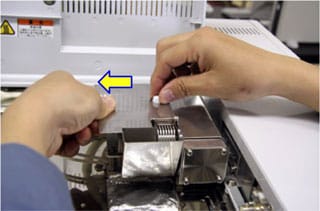

9		ホトマル部を密着させるようにFPD上カバーを左側に引きながらローレットネジで固定します。
10	装置を起動します。
注記： 2006年4月出荷分より、Oリングの劣化等によるホトマル部の傾きを抑え、迷光を低減するためにFPD上カバーの形状が変更されています。旧形状のカバー（折り曲げの無い一枚板）が付いたFPD-2010をご使用の場合に、新形状のカバーをご希望の場合はFPDウエカバーASSY（部品番号： 221-71795-91 ）をご注文ください。
