1

装置を停止します。

2

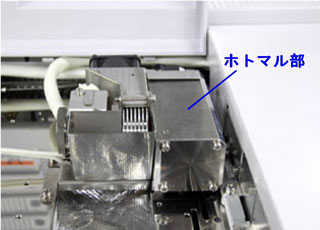

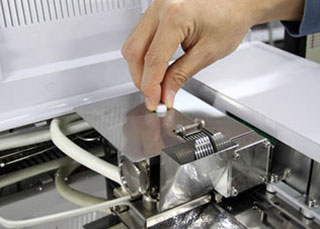

FPD上カバーのローレットネジをはずします。

3

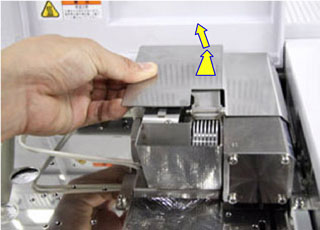

FPD上カバーを後方にスライドさせた後、取り外します。

4

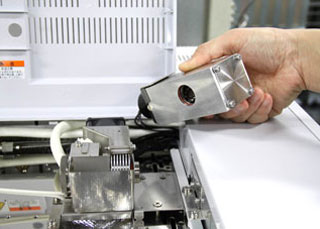

ホトマル部を横にゆっくり引き抜き、取り外してください。

ホトマルの受光部に強い光が当たらないようアルミ箔などで覆ってください。

5

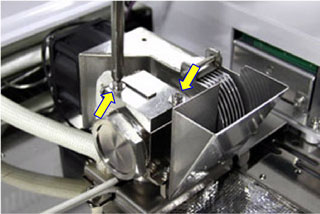

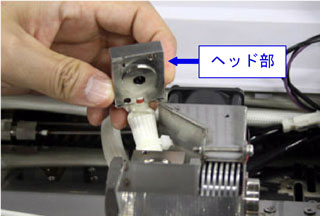

2箇所のネジを外して、ヘッド部を取り外します。

6

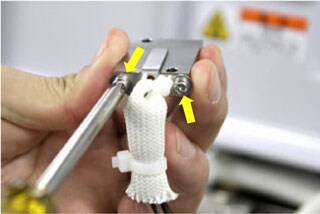

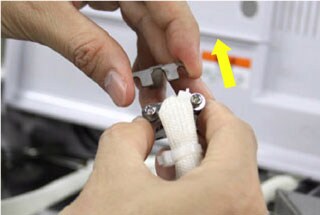

2箇所のイグナイタ固定ネジを緩め、イグナイタ押えを外します。

7

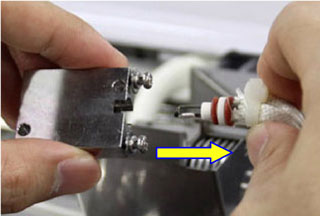

イグナイタフィラメントをヘッド部よりゆっくりと引き抜きます。

8

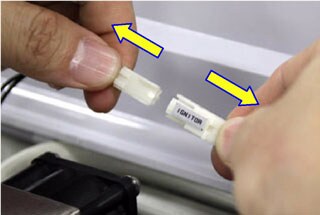

フィラメントが断線や劣化している場合には交換が必要です。コネクタを外し、新しいものと交換します。

イグナイタフィラメント： 221-73430-91

9

イグナイタフィラメントをヘッド部に差し込みます。

10

イグナイタ押えを取付け、2箇所のネジで固定します。

11

ヘッド部を取り付け、2箇所のネジで固定します。

12

ホトマル部をゆっくりと取り付けます。

13

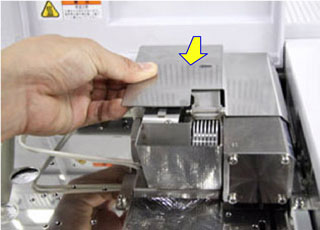

FPD上カバーをのせ、前方へスライドさせてダクト固定ネジ部の突起にはめ込みます。

14

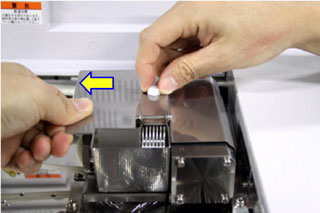

ホトマル部を密着させるようにFPD上カバーを左側に引きながらローレットネジで固定します。

15

装置を起動します。
