1

装置を停止します。

2

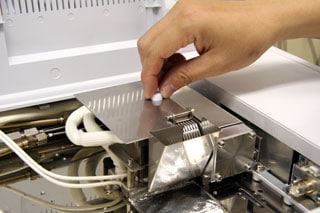

FPD上カバーのローレットネジをはずします。

3

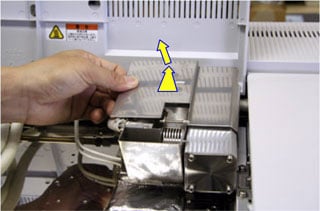

FPD上カバーを後方にスライドさせた後、取り外します。

4

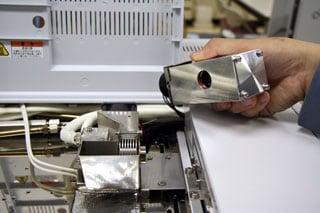

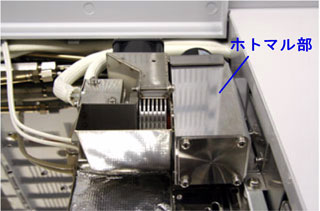

ホトマル部を横にゆっくり引き抜き、取り外してください。

ホトマルの受光部に強い光が当たらないようアルミ箔などで覆ってください。

5

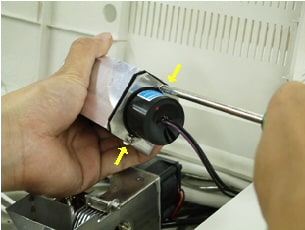

ホトマルソケット部の2箇所の固定ネジを外します。

6

ホトマルソケット固定板金を外します。

7

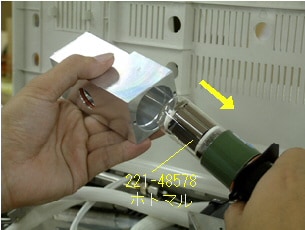

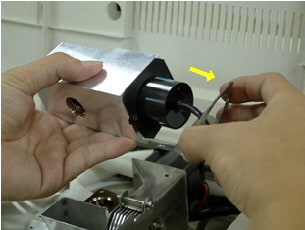

ホトマルソケットを持ち、ゆっくりとホトマルを引き抜きます。

8

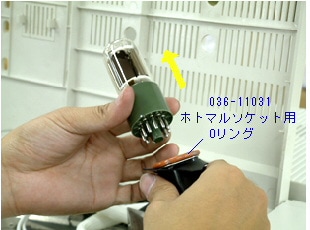

ホトマルベース部をもち、ソケットからゆっくりと引き抜きます。

ソケット部のOリングが劣化していたら交換します。

ホトマルソケット用Oリング　036-11031

9

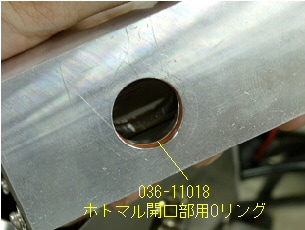

ホトマルケースの開口部（フィルタ取付け部）のOリングに劣化が無いか確認します。

劣化している場合には交換します。

ホトマル開口部用Oリング　036-11018

10

新しいホトマルをソケットに取り付けます。

11

ホトマルをゆっくりとホトマルケースに差し込みます。

12

ホトマルソケット固定板金を取付け、2箇所のネジで固定します。

13

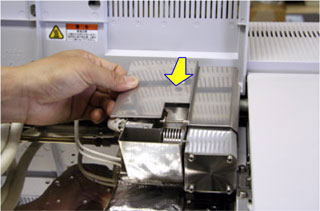

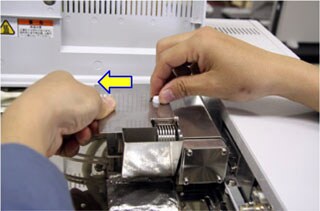

ホトマル部をゆっくりと取り付けます。

14

15

16

装置を起動します。

注記：
2006年4月出荷分より、Oリングの劣化等によるホトマル部の傾きを抑え、迷光を低減するためにFPD上カバーの形状が変更されています。旧形状のカバー（折り曲げの無い一枚板）が付いたFPD-2010をご使用の場合に、新形状のカバーをご希望の場合はFPDウエカバーASSY（部品番号 ： 221-71795-91 ）をご注文ください。
