1

装置を停止します。

2

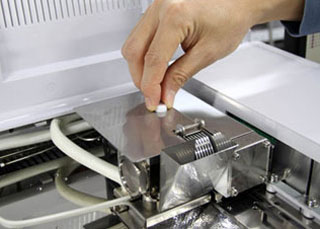

FPD上カバーのローレットネジをはずします。

3

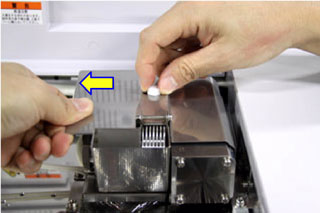

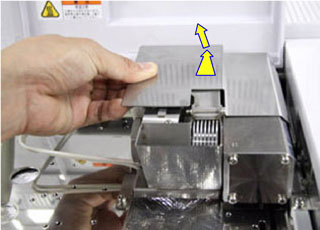

FPD上カバーを後方にスライドさせた後、取り外します。

4

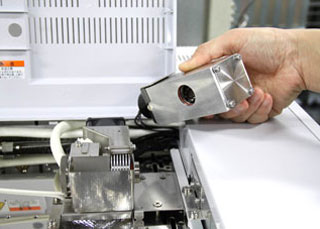

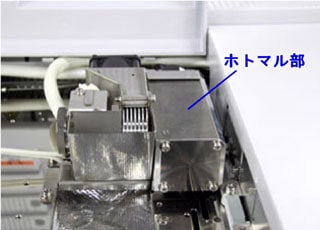

ホトマル部を横にゆっくり引き抜き、取り外してください。

ホトマルの受光部に強い光が当たらないようアルミ箔などで覆ってください。

5

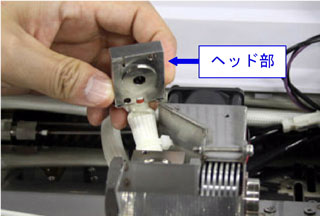

2箇所のネジを外して、ヘッド部を取り外します。

6

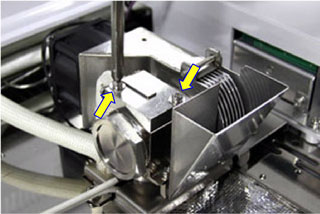

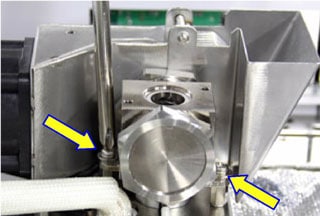

2箇所のボディ部固定ネジを取り外します。

7

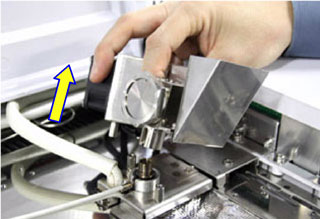

ボディ部を上に引き抜きます。

8

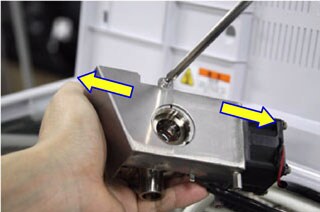

冷却用ダクト固定ネジを外し、前後に分割してダクトを外します。

9

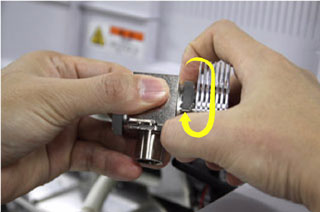

冷却フィン固定ナットを緩め、取り外します。

10

レンズ部を目視によりチェックし、汚れがある場合には洗浄、または交換します。
レンズ部のOリングも劣化している場合交換します。

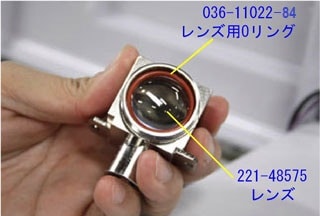

レンズ： 部品番号221-48575
レンズ用Oリング： 部品番号036-11022-84

11

レンズとOリングをセットしたら、ナットを手で締めて冷却フィンを取付けます。

12

冷却フィンの前後からダクトをはめ込み、固定ネジで固定します。

13

ボディ部をノズルベース部に差し込み、2箇所のネジで固定します。

14

ヘッド部を取付け、2箇所のネジで固定します。

15

ホトマル部をゆっくりと取り付けます。

16

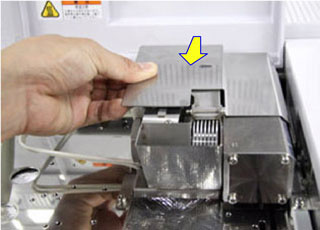

FPD上カバーをのせ、前方へスライドさせてダクト固定ネジ部の突起にはめ込みます。

17

ホトマル部を密着させるようにFPD上カバーを左側に引きながらローレットネジで固定します。

18

装置を起動します。
