EDXIR-Holder

異物測定保持・保管容器

EDXIR-Holder

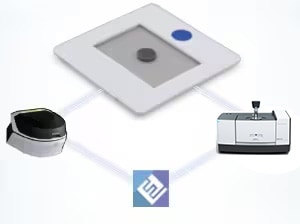

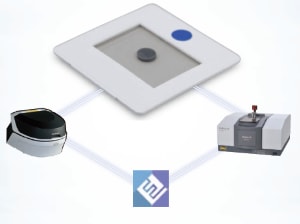

試料をホルダーに保持したままEDXとFTIRで測定
測定後はホルダーがそのまま試料保管容器に



  • 分析作業の省力化に
    試料を付着させる粘着層フィルムと蛍光X線用のポリプロピレンフィルムを配した開閉式のホルダーです。EDX測定時にはホルダーを閉じてポリプロピレンフィルムを照射側(下側)に向けてセット、FTIR測定時にはホルダーを開いて粘着層フィルムに貼り付いている試料をATRプリズムに直接押し当ててセットします。試料の載せ替えが最小限で済むため分析作業の省力化・効率化につながります。
  • 試料の紛失防止に
    測定後は容器を閉じることでそのまま試料を保管することができます。別の容器への移し替えが必要なく、試料の紛失の心配もありません。

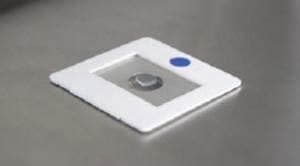

■ EDXでの使い方




ホルダーを閉じて、X線照射側(下側)にポリプロピレンフィルム面を向ける

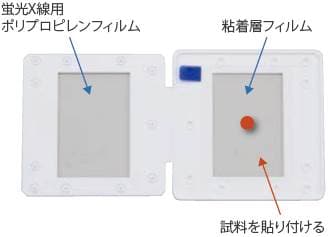

■ ホルダーを開いたところ(内側)

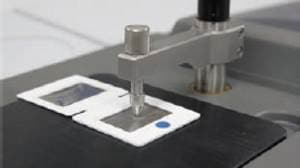

■ FTIRでの使い方




ホルダーを開いて、粘着層フィルムに貼り付いた試料をプリズムに押し当てる

EDXIR-Holder 仕様

対象装置 島津EDX シリーズ、島津FTIR シリーズ(1回反射ATR 付き)
対象物 樹脂片、金属片
試料貼付部 PP 膜25μm + アクリル系粘着層 10μm
EDX測定窓 PP 膜5μm
使用可能な試料の大きさ 最大:5mm □:最小:1.5mm □
使用可能な試料の厚さ EDX測定時における推奨値
最小:0.5mm、最大:1.5mm (ただし突起物なきこと)
FTIR測定時における推奨値
最小:0.1mm、最大:4mm (ただし突起物なきこと)
使用可能な試料の重さ 1g以下
数量 25枚/セット

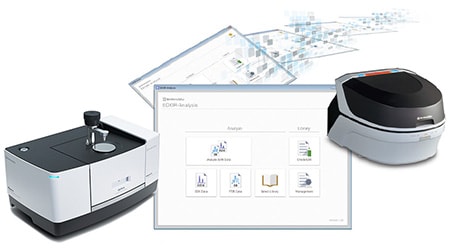

関連製品 - EDX-FTIR統合解析ソフトウェア EDXIR-Analysis

◆ 異物の同定解析を強力にサポート

1つの試料に対しEDXとFTIRで測定をおこない、両方のデータをEDXIR-Analysisで解析することで、自動で高精度な同定解析が可能となります。

製品紹介ページはこちら
